冲击式水轮机成套设备三维设计

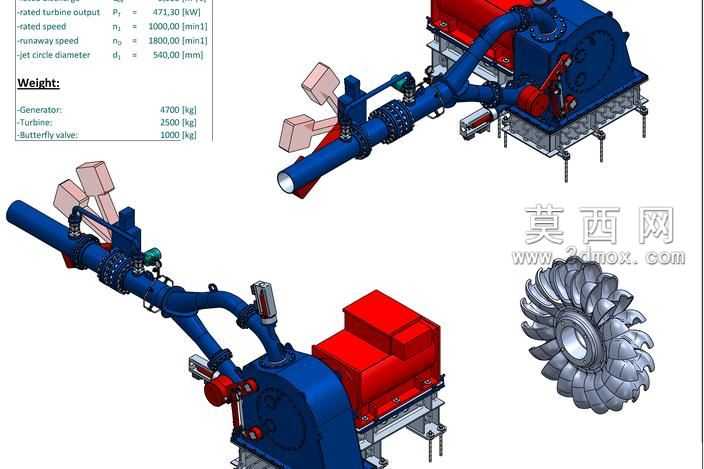

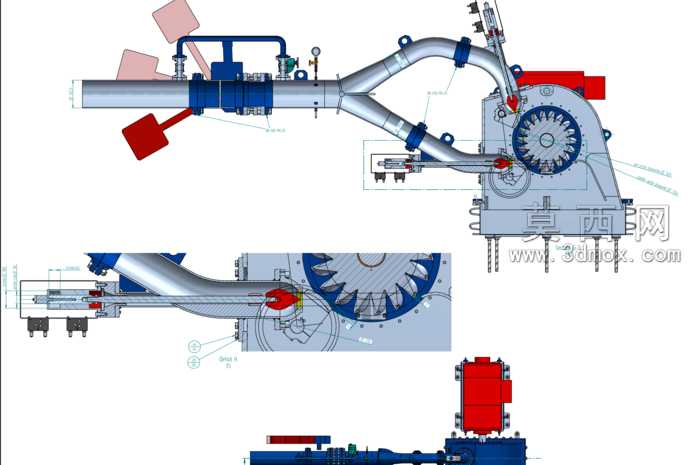

本套冲击式水轮机三维模型采用主流三维机械设计软件完成全参数化建模，整体还原了立式布置冲击式水轮发电机组的完整结构，包含进水管道、喷嘴组件、转轮、机壳、发电机、底座支架等全部核心部件。建模过程中严格遵循水力发电设备的结构设计规范，对各部件的装配关系做了精准约束，进水管道的弯折角度、喷嘴的射流角度、转轮水斗的曲面弧度都参考真实设备参数进行绘制，保证模型结构符合实际工程逻辑。材质渲染阶段，对压力输水管道采用金属蓝漆面材质表现工业涂装质感，发电机外壳采用哑光红漆材质区分功能模块，转轮水斗采用抛光金属材质体现精密加工的金属质感，底座支架采用铸铁哑光材质还原厚重的支撑结构特性，各连接法兰、阀门、仪表部件都做了细节材质区分，提升模型的真实感。结构设计上，完整呈现了冲击式水轮机的工作原理结构：高压水流通过输水管道送至喷嘴，形成高速射流冲击转轮水斗带动转轮旋转，转轮通过传动结构连接发电机实现水能到电能的转换，模型中还附带了参数标注面板，标注了额定输出功率、额定转速、飞逸转速、射流直径、各部件重量等核心参数，直观展示设备的性能指标。整体模型装配层级清晰，各部件可单独拆分查看内部结构，既可以作为水力发电设备的教学演示素材，也可为同类型水轮机组的结构设计、方案展示提供三维参考，模型细节丰富，管路的连接法兰、阀门操作手柄、仪表安装位、底座的安装地脚都做了精细化建模，完整还原了真实设备的外观与结构特征。
