直径200毫米三叶船用推进螺旋桨

　　这套直径200毫米的三叶船用螺旋桨，面向小型内河作业艇、休闲动力艇以及无人测绘船的推进端配套需求，在做三维结构梳理时，最先要锚定的是桨叶盘面和船体艉部安装空间的匹配关系——200毫米的回转直径意味着桨叶旋转扫过的圆形区域半径仅100毫米，布置时要给桨叶外缘和船底壳板、舵叶前缘留出至少15毫米以上的安全间隙，避免航行中船体振动带来的形变剐蹭，同时桨轴中心线要和船体设计水线保持合理的沉深，保证航行时整个桨盘面可以完全浸没在水面以下，减少吸气空泡带来的推力损失。

　　从实际使用场景来看，这类小尺寸三叶桨多用于低速重载的小型船舶，和高速竞速艇使用的两叶大螺距桨不同，三叶结构在相同直径下可以把发动机输出的扭矩更均匀地分摊到每一片桨叶上，转动时每一片桨叶依次切入水流，产生的脉动推力更小，船体尾部的振动和噪声都会明显降低，对于搭载精密测绘设备的无人船、需要平稳航行的休闲垂钓艇来说，这种低振动的推进特性可以大幅提升船上设备的工作稳定性。

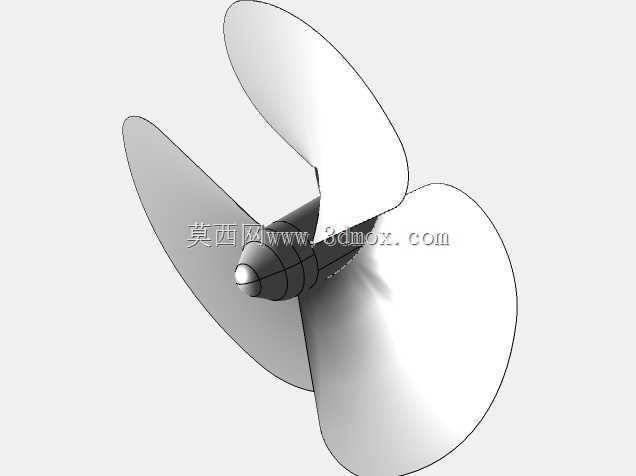

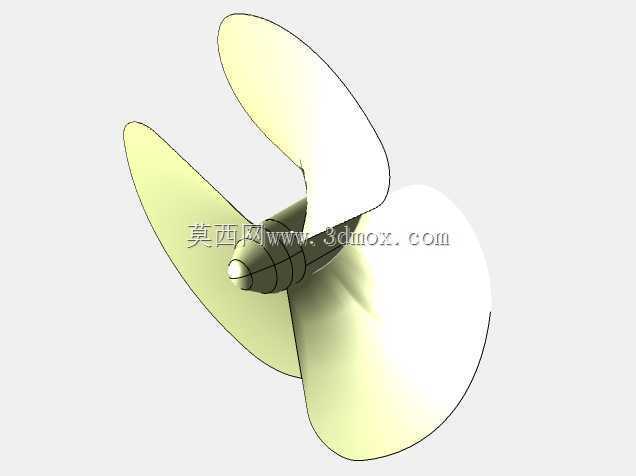

　　结构设计上，三片桨叶沿中心桨毂周向呈120度均匀分布，每一片桨叶都采用从根部到叶尖逐渐减薄的翼型截面：靠近桨毂的叶根区域厚度最大，这里要承担桨轴传递的全部扭转力矩，还要承受水流冲击带来的交变弯曲载荷，足够的截面厚度可以避免长期运转后叶根出现疲劳裂纹；从叶根向叶尖延伸的过程中，桨叶的螺距角平滑过渡，翼型的弦长先小幅增加再逐步收窄，到叶尖位置做圆弧过渡收边，既可以降低叶尖处的水流绕流损失，也能避免尖锐叶尖在缠绕渔网、浮绳时出现崩裂。中心的桨毂做成流线型的纺锤形态，前端做半球形导流头，后端平缓收窄，水流从桨轴前方流过时可以顺着毂面平顺导向桨叶工作面，减少桨毂自身的形状阻力，桨毂内部预留和传动轴配合的安装孔位，配合键槽或者锁紧顶丝就可以把整个螺旋桨固定在动力输出轴端，拆装维护时不需要拆解周边的舵系结构。

　　建模过程中桨叶的曲面光顺度是核心控制点，每一片桨叶的工作面要保证沿径向的曲率连续变化，没有局部的凹凸折面，否则水流经过曲面时会出现局部分离，不仅推进效率下降，还会在曲面凹陷处诱发空泡，长期空泡剥蚀会快速损坏桨叶表面。三片桨叶的几何形态要完全一致，周向装配偏差控制在极小范围内，若某一片桨叶的角度或者形面和另外两片存在偏差，旋转时就会产生不平衡的离心力，转速升高后会带动整个艉轴系统出现共振，轻则加剧轴封磨损，重则损坏传动轴承。

　　在安装边界的校核上，除了桨叶的回转间隙，还要匹配桨毂和艉轴的配合长度，桨毂的轴向长度要完全覆盖轴端的配合段，保证锁紧螺母压紧后桨叶不会出现轴向窜动；桨叶后方和舵叶之间要留出足够的水流通道，让螺旋桨加速后的尾流可以平顺冲刷舵面，提升船舶的转向响应速度。针对近岸浅水航行的工况，桨叶叶尖和河床底部的距离也要预留足够余量，防止船舶坐底或者经过浅滩时，桨叶直接磕碰砂石导致弯折变形，三叶结构的单叶载荷更低，即便轻微触碰水下障碍物，也比两叶桨更不容易出现整体断裂的故障，更适合近岸作业的小型船舶使用。
