减压阀配套带凸耳密封储水腔体结构

　　在流体输配管网的压力调控环节，减压阀前后的缓冲储水结构是保障管路压力稳定、避免水锤冲击的关键配套部件，本次呈现的储水腔体结构，正是针对小通径减压阀组的安装适配需求完成的结构设计。从实际工况适配来看，这类储水腔体多应用于民用供水支管、小型工业循环水支路、实验室流体管路等场景，安装在减压阀的低压侧出口端，一方面可以暂存调压后的流体，缓冲减压阀启闭过程中产生的压力脉动，避免下游管路出现压力骤升骤降的问题，另一方面也能沉淀流体中裹挟的微小杂质，减少杂质对下游精密阀件、仪表的冲刷磨损。

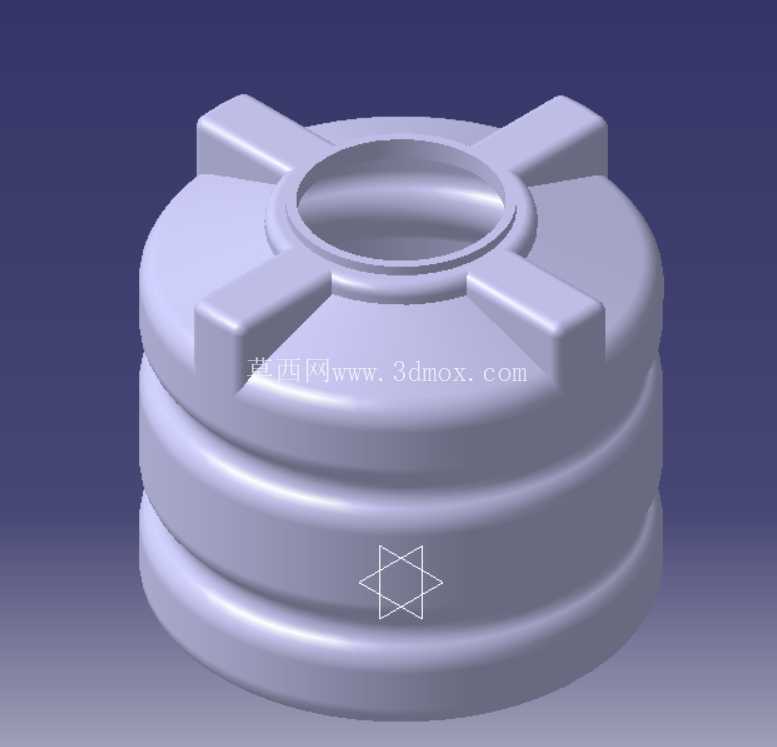

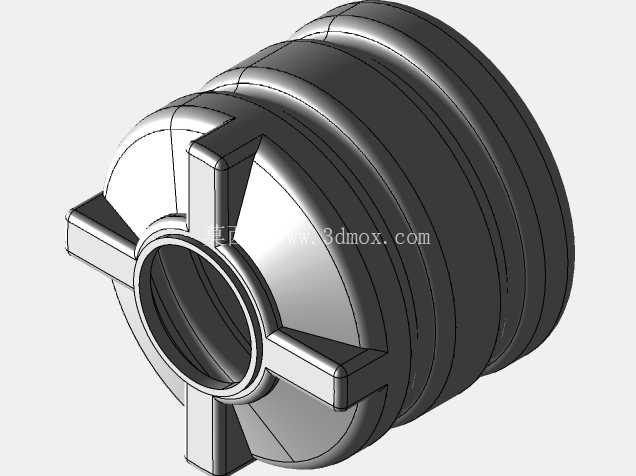

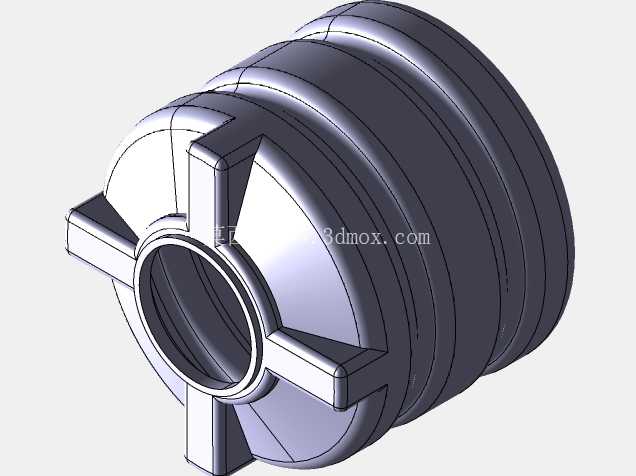

　　从结构功能设计层面来看，该腔体采用三段式阶梯圆柱外形，整体为回转体结构，顶部设置带四个均布凸耳的接口端，凸耳结构的设计并非冗余造型，而是充分考虑了狭小安装空间内的拆装需求：常规的六角结构在扳手操作空间不足时容易出现打滑、无法施力的问题，四个径向伸出的凸耳可以适配勾型扳手或者专用卡具，在管路密集的阀组安装区域，无需过大的操作空间就能完成腔体与阀件的螺纹锁紧，同时凸耳与腔体本体为一体化成型结构，相比后期焊接的受力凸台，不存在焊接应力集中的问题，长期承压使用下不会出现凸耳断裂的失效风险。腔体顶部的内凹接口为标准管螺纹结构，加工时严格控制螺纹的同轴度公差，保证与减压阀出口对接时的密封性能，接口内侧预留的密封槽可以适配O型密封圈或者聚四氟乙烯密封带，避免接口处出现渗漏。

　　腔体的主体部分采用等壁厚设计，壁厚取值经过承压强度校核，能够满足常规1.6MPa公称压力的管路使用需求，三段阶梯的外形设计一方面是为了增强腔体的环向刚度，避免薄壁结构在承压时出现鼓胀变形，另一方面阶梯形成的环形凸台也可以作为安装时的定位基准，方便配套的固定卡箍卡接，将腔体稳定固定在阀组支架上，减少管路振动带来的接口松动风险。腔体底部的封闭端做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时圆弧内壁可以减少流体滞流区，避免杂质在腔体底部沉积板结，日常维护时只需拆开顶部接口就能完成内部冲洗，无需整体拆卸腔体。

　　从安装边界尺寸来看，该腔体的径向最大尺寸为顶部凸耳的外切圆直径，相比同容积的圆柱形腔体，凸耳的伸出长度经过优化，不会超出常规减压阀组的安装轮廓，不会与相邻的管路、阀件产生安装干涉；腔体的轴向高度控制在适配小通径管路的范围内，不会因为安装储水腔体导致整个阀组的轴向尺寸过大，适配现有标准减压阀组的安装空间，无需对原有管路支架做额外改造就能直接替换安装。在流体通道设计上，腔体内部的通流截面大于减压阀出口的通流截面，流体进入腔体后流速会明显降低，既可以实现压力缓冲的作用，也能让流体裹挟的气泡在腔体内上浮析出，避免气泡进入下游管路导致仪表计量不准、阀件气蚀的问题。

　　实际建模过程中，所有的倒角、圆角尺寸都按照机械加工的工艺要求做了适配，避免出现无法加工的尖锐内角，所有配合面的尺寸公差都按照管路附件的通用公差标准设定，既保证加工经济性，也能满足实际装配的密封要求。这类储水腔体虽然是减压阀组的配套附属部件，但结构设计的合理性直接影响整个减压阀组的运行稳定性，在实际选型应用中，需要根据下游管路的容积、减压阀的调压精度要求匹配对应容积的腔体，该结构的容积设定适配DN15到DN25通径的减压阀，能够满足多数小型供水管路、循环管路的调压缓冲需求，安装后可以有效降低减压阀的启闭频率，延长减压阀内密封件的使用寿命，减少后期维护的频次。
