方程式赛车差速器三脚传动输出轴

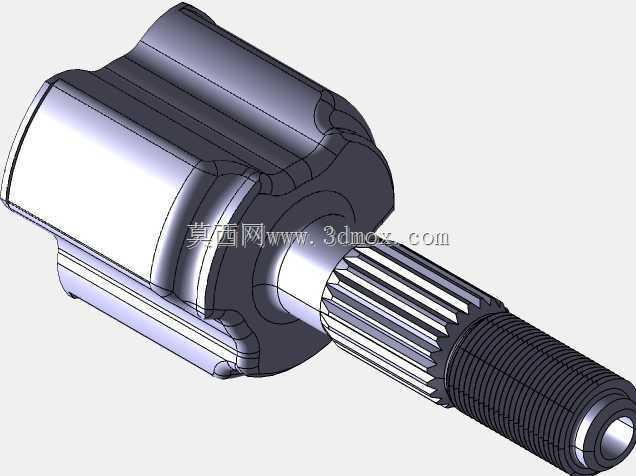

　　该零件对应方程式赛车传动系统中差速器与半轴之间的三脚式输出连接结构，主体由带外花键的长轴、端部螺纹段、三脚承载壳体以及过渡圆角区域组成。建模时需要重点处理花键齿形、螺纹小径与大径、壳体外形曲面和轴肩之间的连续关系，避免在装配干涉检查中只关注外轮廓而忽略齿根、圆角和锁紧空间。

　　从实际装车场景看，这类构件位于动力传递链的末端附近，差速器输出的扭矩经过花键段进入轴体，再由三脚结构与相邻传动件完成定位和动力衔接。端部螺纹用于锁紧或调节轴向位置，因此螺纹长度、退刀槽宽度以及轴端倒角都会影响螺母旋入行程和装配可达性。若螺纹段过短，锁紧件无法达到规定预紧位置；若轴端缺少导向倒角，现场装配时容易发生错牙或划伤。

　　三脚壳体部分不是单纯的外观包覆件，其外形需要容纳内部配合结构，并在有限的赛车侧箱空间内避开悬架摆臂、制动管路和线束。壳体外侧的阶梯轮廓和圆弧过渡承担着定位、避让与增强局部刚度的作用。设计时不能只按圆柱轴类零件处理，应结合差速器安装座、半轴夹角和跳动量校核壳体最大回转半径。尤其在学生方程式或小型竞速车辆中，传动系布置紧凑，零件与周边构件间隙往往只有数毫米，三维模型中必须保留真实倒角、凸台和端部结构，才能用于后续运动包络分析。

　　花键段是该模型的功能核心。齿顶、齿根和齿侧需要保持均匀过渡，齿数、齿宽和有效啮合长度应与配合套相匹配。花键承担扭矩传递时，接触应力集中在齿侧区域，若有效啮合长度不足，冲击载荷下容易出现齿面压痕或微动磨损；若齿端没有引导锥，装配时对中困难，也可能造成花键套不能完全到位。长轴中段与螺纹段之间的轴肩应明确承载面，轴肩圆角半径既要降低应力集中，又不能与配合件端面发生干涉。

　　外形尺寸方面，模型的轴向边界由三脚壳体后端、花键有效段和螺纹末端共同决定。布置时需要确认三个方向：一是轴体沿传动方向的总长度，关系到差速器与半轴的中心距；二是三脚壳体最大外径，关系到周边护板和支架的开孔尺寸；三是螺纹末端伸出量，关系到锁紧螺母安装后是否与外部零件碰撞。安装边界还包括花键套推入方向、螺母扳手空间以及拆卸时拉马或卡环工具的操作位置。

　　结构设计思路上，应把该件视为承受交变扭矩和少量弯曲载荷的传动件，而不是静态展示轴。三脚区域的壁厚变化要平缓，避免在壳体与轴颈交接处形成突变截面；花键末端到光轴段的过渡应设置合理圆角，降低疲劳裂纹起始风险；螺纹根部不宜与高应力花键区直接重叠，必要时通过光轴隔离段分散载荷。对于三维建模人员，完成实体后应进行同轴度检查、装配间隙检查和关键截面质量属性核对，使模型既能表达外观，也能服务于加工沟通、装配验证和传动系统布置。
