22齿5M节距带挡边同步带轮结构

　　这款同步带轮针对中小载荷精密传动场景开发，常见于桌面自动化输送线、3D打印进给轴、小型包装设备的牵引工位、电子装配流水线的分度传动单元，也可用于实验台架、轻工机械里需要严格保证传动比、不允许打滑的动力传递环节。和普通平带轮依靠摩擦传力不同，带齿结构通过轮齿与同步带齿槽逐齿啮合，输入端电机转动时，齿面啮合把扭矩稳定传递到从动轴，即便启停频繁、负载小幅波动，也不会出现平带传动常见的丢转、相位偏移问题，在需要多轴动作保持同步的设备里，这类零件是保证工位节拍一致的基础件。

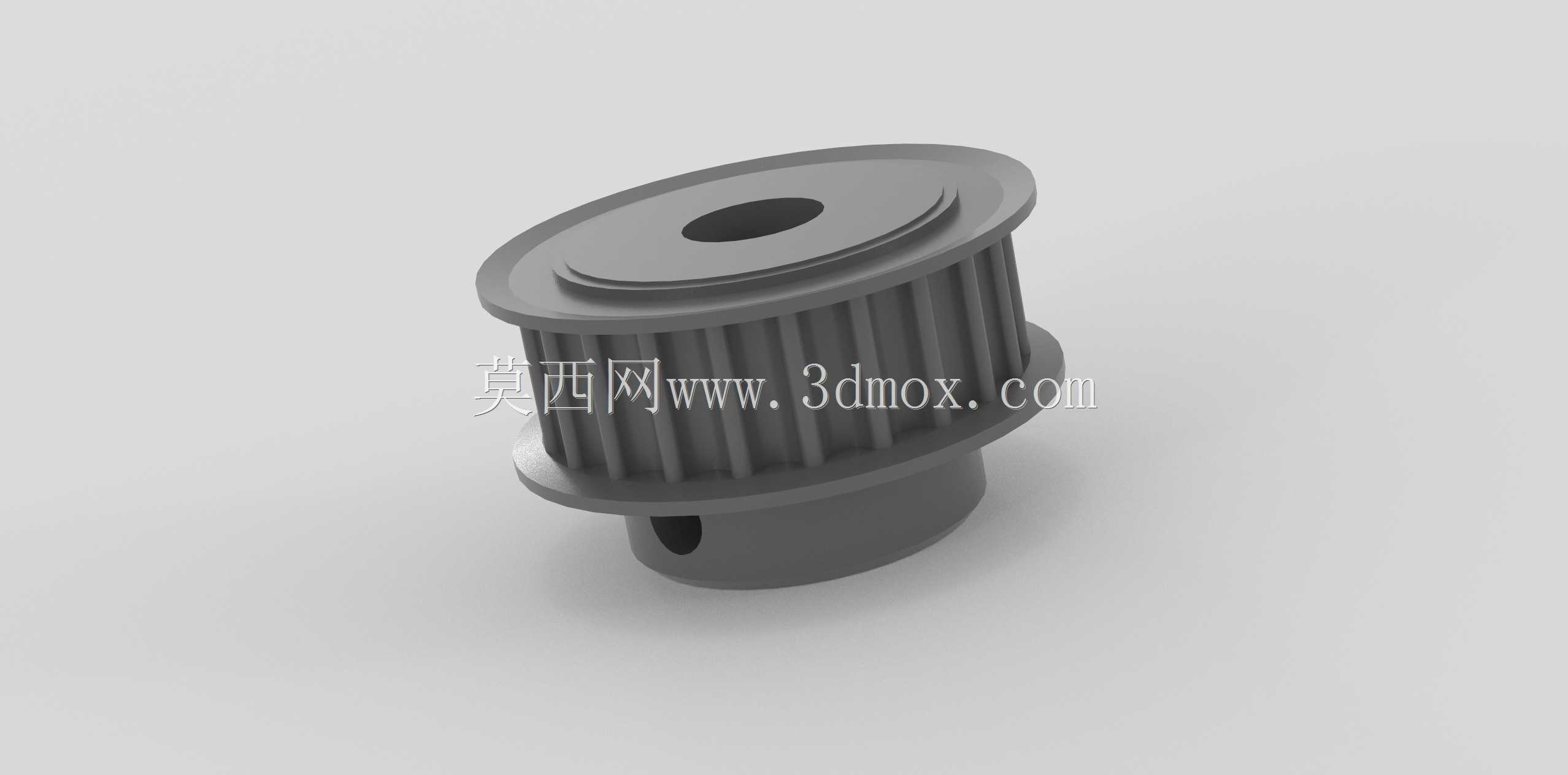

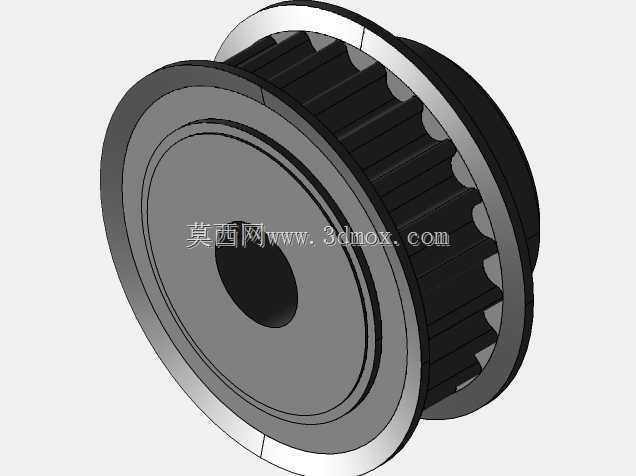

　　从结构细节看，轮体外缘均匀分布22个梯形啮合齿，齿形按5M同步带规格设计，相邻齿的节距为5毫米，适配市面上常规5M节距同步带；轮缘两侧设置高出齿顶的挡边凸缘，挡边的作用是约束同步带在运转过程中的轴向窜动，尤其当带轮轴线与相邻带轮存在微小平行度误差、设备长期运行产生振动时，凸缘可以挡住皮带侧边，避免皮带逐步跑偏脱出轮体，大幅降低高速运转时掉带的故障概率。轮体中部的带齿工作段宽度适配9毫米宽度的同步带，建模时齿面与皮带齿槽预留了合理啮合侧隙，既不会因间隙过大造成啮合冲击、传动回差超标，也不会因侧隙过小导致皮带嵌装困难、运转卡滞。

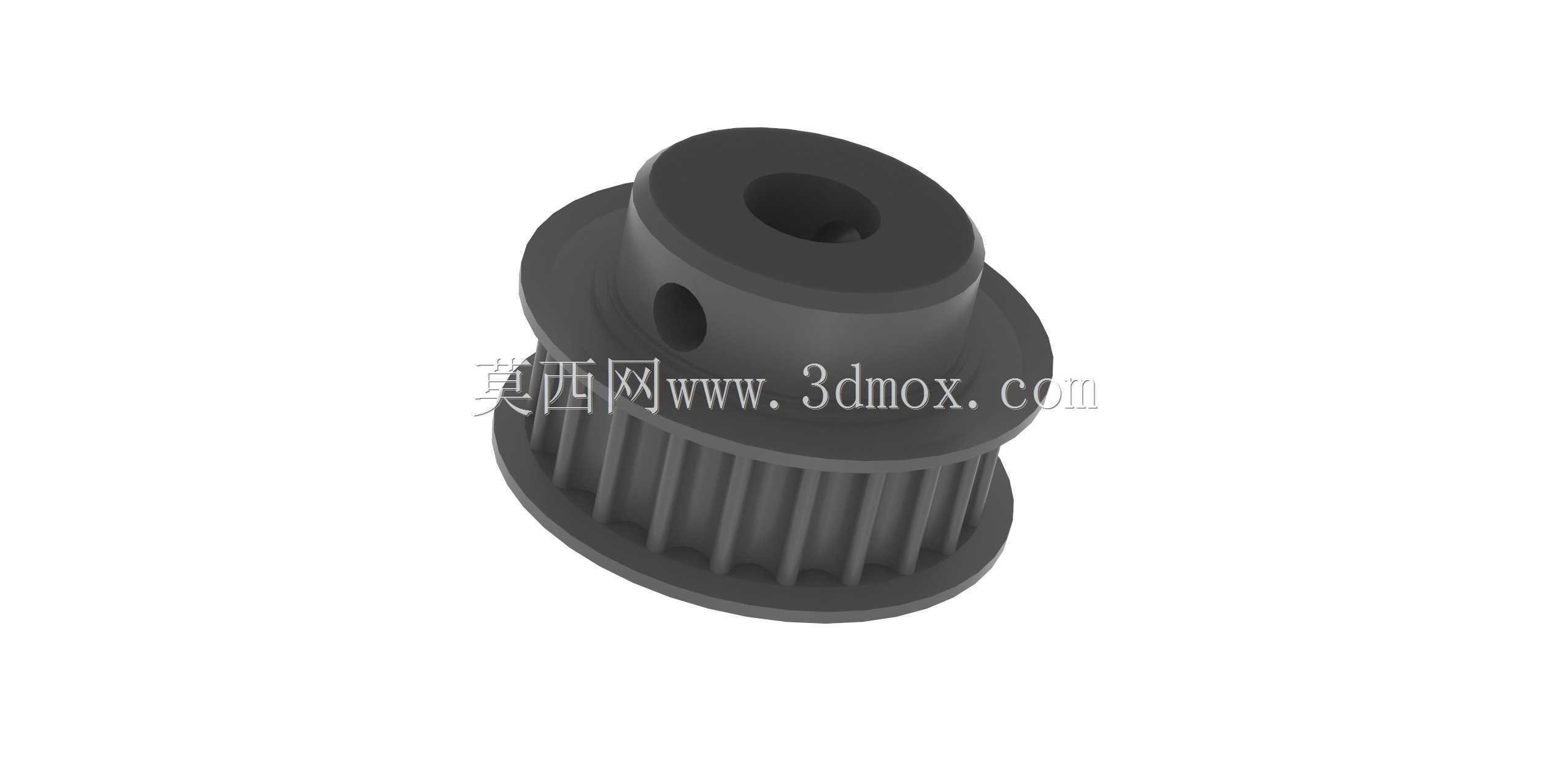

　　轮毂部分采用单侧延伸的凸台结构，凸台中心加工贯通轴孔，轴孔侧部开设径向紧定螺钉孔，安装时将带轮套入驱动电机输出轴或者从动传动轴，拧入紧定螺钉即可锁定轴与轮体的周向相对位置，传递额定扭矩；这种单侧轮毂的布局，在装配时可以从轴端直接套入，不需要拆解相邻的其他传动部件，维护更换时松开紧定螺钉就能拔出带轮，现场拆装效率很高。轮毂与外缘带齿段之间做了平滑的过渡圆角，避免截面突变位置在交变载荷下产生应力集中，提升轮体长期运转的疲劳强度。

　　建模过程中先以回转特征构建轮体的基础毛坯轮廓，依次绘制外缘挡边、中部齿圈基体、侧伸轮毂的回转截面，旋转生成主体后，再绘制单个轮齿的齿形截面，通过圆周阵列完成22个轮齿的均布排布，齿根位置添加小圆角过渡，还原机加工零件的工艺特征；之后在轮毂凸台上切除轴孔，在轴孔侧壁绘制紧定螺钉的安装孔位，所有锐边按照实际加工工艺添加微小倒角，既符合零件去毛刺的加工要求，也避免三维模型出现尖锐边导致后续工程图导出、装配干涉检查时出现误判。

　　选型装配时需要先确认安装边界：带轮的总轴向宽度要和设备机架内侧的预留安装空间匹配，轮毂凸台的外径不能和周边的钣金护板、传感器支架发生运动干涉；轴孔尺寸要和所配电机输出轴直径一致，紧定螺钉的位置要对准轴上的定位平面，锁紧后可以承受反复正反转的冲击载荷。布置传动路径时，要保证主动轮和从动轮的端面处于同一平面，两轴平行度误差控制在允许范围内，皮带张紧度调整到按压皮带中段产生适量挠度即可，张紧力过大会额外增加轴承受力、加速齿面磨损，张紧力不足则容易在重载启动时出现跳齿。这款带轮的结构兼顾了啮合传动的精度要求和现场装拆的便利性，三维模型完整还原了齿形、挡边、轮毂、紧定孔等全部结构细节，可直接用于传动方案布局校验、安装空间干涉检查以及非标设备的传动件选型参考。
