德雷克斯勒差速器三脚传动花键轴

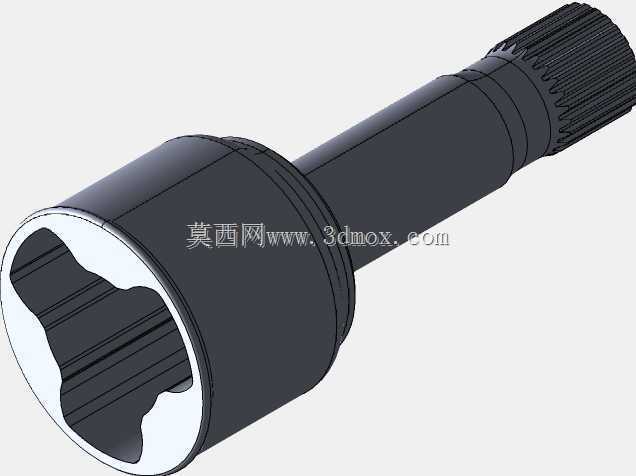

　　该零件对应限滑差速器输出侧的三脚传动结构，主体为长轴式构件，一端为大直径杯状内花键套，内孔加工异形多齿啮合腔，可与差速器侧三销架或行星输出端形成扭矩传递接口；另一端为外渐开线花键轴段，用于插入轮毂、半轴连接套或制动驱动盘，花键齿形沿轴端连续分布，能够在小尺寸边界下传递较大驱动扭矩。

　　在大学生方程式赛车、轻量化后驱传动系统以及改装车差速器匹配场景中，这类三脚轴承担差速器到车轮之间的动力衔接任务。差速器工作时，左右输出端存在转速差，传动件不仅要承受稳态驱动扭矩，还要应对起步、急加速、制动反拖和弯道载荷切换带来的冲击。杯状端部的内啮合结构相比普通平键连接，具有接触齿面多、载荷分布均匀、对中性好的特点；外花键端则便于轴向装配，并可通过卡环、锁紧螺母或端面压盖限制窜动。

　　从结构布局看，模型沿轴线形成明显的功能分区。最外侧大直径套筒提供内花键所需壁厚，外圆设置阶梯环带，可作为密封件、防尘套或轴承定位的参考边界；套筒向轴身过渡处采用圆角和台阶收敛，降低截面突变带来的应力集中。中间长轴段承担跨距支撑作用，直径相对收窄，在保证扭转刚度的同时控制旋转质量。末端花键区外径略小，齿顶、齿根和退刀位置需要结合加工刀具与装配间隙统一考虑。

　　设计这类轴件时，首先要明确输入端与输出端的啮合关系。内花键腔不能只按几何外形绘制，需要校核齿面接触强度、套筒壁厚以及齿根到外圆的最小厚度；外花键则要关注齿数、模数、压力角、有效配合长度和齿端倒角。若用于赛车传动，轴系还需结合轮距、摆臂跳动量和差速器安装高度确定长度，避免在悬架全行程中出现拉脱、卡滞或附加弯曲。

　　安装边界方面，杯状端外径决定了差速器壳体内腔、防尘罩和相邻支架的最小避让空间；轴身穿过轴承或支承座时，台阶直径应满足装配方向，不能出现无法穿过的逆向轴肩；末端花键插入配合件后，应保留足够的啮合长度，并在轴向留有热膨胀和公差累积余量。若周边布置制动盘或轮毂螺母，还需复核轴端与旋转件、固定件之间的安全间隙。

　　三维建模过程中，宜先建立轴线和各功能段直径，再分别生成内花键腔与外花键齿形。内齿区域可通过齿廓草图沿轴向切除，并按实际齿数阵列；外齿区域可采用扫掠或阵列特征形成连续齿面。台阶过渡、倒角和退刀槽不应省略，因为这些细节直接影响数控加工、热处理应力分布和装配判断。对于工程出图，还应补充花键参数、同轴度、端面跳动、关键轴颈粗糙度及热处理硬度要求，使模型能够从外观展示进一步服务于结构校核与制造沟通。
