德雷克斯勒差速器花键输出半轴

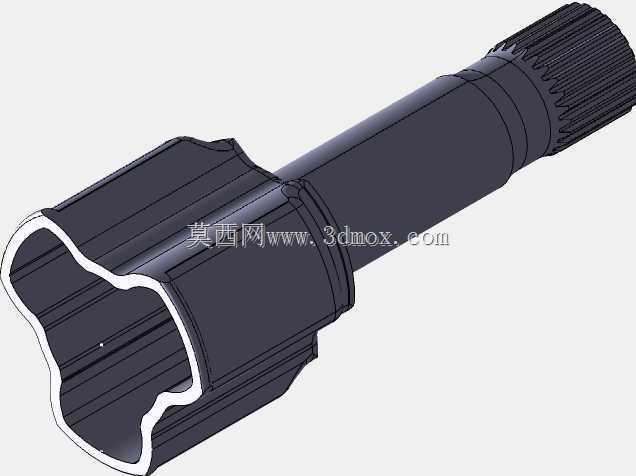

　　该零件对应方程式赛车传动系统中连接限滑差速器与驱动轮的半轴结构，建模重点集中在两端配合特征、轴身过渡以及载荷传递路径的表达。轴的一端采用异形花键套结构，用于与德雷克斯勒差速器输出侧形成周向约束；另一端为外花键轴段，可伸入轮毂或轮边连接部件，通过花键齿面传递转矩。中间长轴段承担跨距连接作用，使差速器输出运动能够传递至车轮，同时适应悬架跳动过程中产生的相对位置变化。

　　从实际装车场景看，这类半轴多用于大学生方程式赛车或高性能轻量化传动总成。车辆急加速出弯时，差速器将动力分配至两侧驱动轮，半轴需要承受较大的峰值转矩；制动和反向拖曳时，载荷方向又会发生反转。因此模型中不能只关注圆柱外形，还要把花键齿形、端部轮廓、台阶过渡和配合边界建清楚。外花键段的齿顶、齿根和端部导入段会影响轮毂件装配，若齿向长度或导入倒角处理不当，现场装配时容易出现卡滞或有效啮合长度不足。

　　异形端的设计更强调与差速器输出接口的匹配。该端不是规则圆孔轴套，而是带有特殊外轮廓和内啮合特征的杯状结构，外部加强轮廓围绕受力区域展开，内壁形状负责与差速器侧零件咬合。建模时需要保证内腔与外部实体之间的壁厚连续，避免在高转矩区域出现突变薄壁。端部开口处的轮廓过渡直接关系到装配导向，圆角和倒角虽然在视觉上不显眼，却能减少套装时的边缘干涉，也能降低热处理和加工后的应力集中。

　　轴身采用多段阶梯圆柱形式，不同直径段并非单纯为了造型变化，而是对应密封、支承、避让和装配空间。靠近花键端的环形台阶可作为轴向定位参考，也可限制相关配合件的推入位置；中部较长圆柱段提供必要的轴间距离，使差速器、轮毂、制动部件和悬架杆件在布置上互不干扰。进行整车布置时，需要把该轴放入轮边总成中检查运动包络，尤其在转向、跳动和悬架压缩工况下，轴身不能与摇臂、拉杆、制动盘或轮毂壳体发生擦碰。

　　设计思路上，这类零件优先保证传力可靠和装配可实现，其次才是减重。花键区域需要足够的啮合长度来分散齿面接触应力，杯状端需要保留合理壁厚以承受扭转和少量弯矩，轴肩位置则应通过平滑过渡降低疲劳风险。若后续进入加工阶段，外花键可采用滚齿或铣齿方式成形，异形套端则需结合数控加工完成内腔和外部轮廓；热处理后还要关注花键变形，因此三维设计阶段应给配合段、退刀位置和检测基准留出明确几何依据。

　　在三维建模过程中，轴类零件应先建立回转中心线，再按配合关系分段确定直径和长度。花键齿不宜只作外观纹理处理，而应形成可测量的齿形结构，以便检查齿顶圆、齿根圆和有效啮合长度。异形端部可通过草图轮廓、拉伸切除和回转特征组合完成，内腔与外轮廓之间需要反复核对壁厚。装配验证时，应同时检查差速器侧、轮毂侧和轴身周边间隙，确认半轴在极限跳动位置仍具有安全边界。对于赛车传动开发而言，这种模型不仅用于展示零件外形，也为后续工程图、干涉检查、强度校核和加工工艺制定提供基础。
