带折边汽车发动机罩外覆盖钣金件

　　该零件属于乘用车前部外覆盖系统中的发动机罩外板，是白车身表面质量要求较高的一类大型冲压钣金件。模型呈现的是一块带折边的车辆发动机罩外板，表面没有浮雕、棱线字符或额外造型凸起，整体以连续光顺曲面为主，适合用于整车造型评审、覆盖件工艺分析、焊装夹具方案讨论以及教学演示。

　　从实际装车位置看，发动机罩外板位于车辆前端上部，覆盖发动机舱上方区域，前端通常与前格栅、前大灯或前保险杠上沿形成外观配合，后端通过铰链与车身前围或翼子板附近结构连接，两侧则与翼子板保持均匀的外观间隙。外板直接决定车头上部的视觉曲面、光影反射和分缝效果，因此在设计时不能只把它当作简单薄板处理，而要同时考虑冲压成形、包边连接、刚度感知、行人保护以及总装间隙面差。

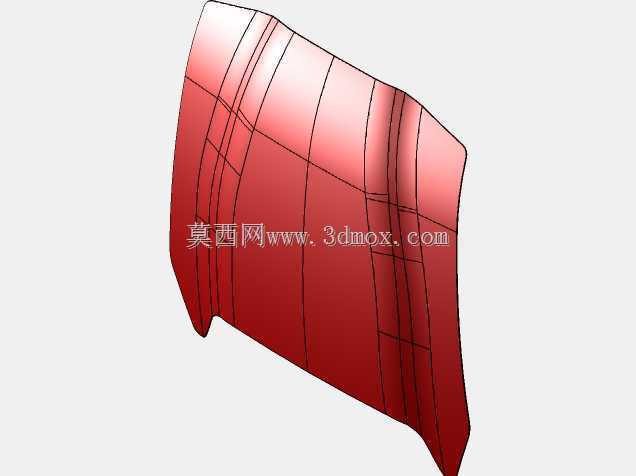

　　模型中的主体曲面具有明显的横向宽度和纵向拱度，中部区域较为平缓，靠近两侧和前后边缘处曲率逐渐变化。这样的造型并非单纯为了外观：适度的拱形可以提高薄板在垂直方向的抗凹陷能力，也能让雨水、灰尘沿表面向两侧疏导；边缘区域曲率增强，则有利于与内板、铰链、锁扣、缓冲胶垫等内部结构形成稳定连接边界。对于外板而言，大面积平面如果曲率不足，冲压后容易出现油壶效应，轻微按压就产生明显变形，因此曲面建模型时通常会保留微小而连续的张力，使零件在自然光下不出现散乱反光。

　　折边是该零件的重要结构特征。外板周缘并非直接以锐边结束，而是沿轮廓向内侧翻折，形成用于包边的法兰结构。实际工艺中，外板边缘先经过拉延、修冲和翻边，再与发动机罩内板进行包边或滚边连接，使内外板形成闭合的罩盖总成。折边区域需要控制翻边高度、圆角半径和边线一致性：折边过窄会导致包边夹持不足，车辆振动后可能出现边缘松动；折边过宽或角度不合理，又会在包边时造成外板表面波浪、起皱或压痕。模型保留了周向折边轮廓，能够帮助工艺人员判断外板与内板合装时的边界关系。

　　从建模思路看，这类零件应以A级曲面或接近A级的连续曲面为核心，而不是先搭建实体再抽壳。外板厚度通常较薄，几何重点在曲面质量、边界曲线和翻边方向。主体面需要保证曲率过渡连续，避免局部拐点；侧向曲面应与翼子板、前灯和前风窗下沿的造型趋势协调；四周折边则应沿零件法线或工艺规定方向生成，不能简单垂直于某一基准平面，否则在实际模具中会出现冲压角度冲突。对于拐角位置，折边收料和材料流动更复杂，曲面收敛过快容易造成增厚、起皱，建模时应为后续工艺补充面和冲压方向调整留出余地。

　　在功能特性上，发动机罩外板本身主要承担外观覆盖、空气导流和局部承载作用，并不直接承受底盘载荷。车辆行驶中，它需要承受风阻压力、发动机舱热辐射、清洗载荷、轻微手部按压以及长期振动。外板通常与内板、加强板、铰链、锁钩、隔音垫和缓冲块共同工作：内板提供骨架支撑，外板提供外观面和封闭形态，两者通过折边、胶接或焊点连接。外板上虽然不直接布置复杂机构，但其内侧需要避让铰链运动轨迹、锁扣安装点、气弹簧或撑杆支座，因此外表面造型在概念阶段就必须与内部硬点同步校核。

　　安装边界方面，该外板不能孤立确定尺寸。它的外轮廓受整车宽度、前灯位置、翼子板分缝、前保上沿和前风窗下切线约束；后端折边区域要为铰链开启角度留出空间，前端中部要考虑锁扣区域的局部加强；两侧边线与翼子板之间需要保持设计间隙，防止车辆颠簸或热胀冷缩时发生干涉。若用于焊装线设计，还需根据外板边界确定定位支撑面、主定位孔附近的内板结构以及包边模压料面。若用于碰撞或行人保护分析，外板曲率、内板镂空形式、铰链和缓冲块刚度都会影响头部冲击区域的变形空间。

　　在冲压制造场景中，该件属于大型薄板拉延件，材料多采用冷轧钢板或汽车外覆盖件常用铝合金薄板。外形尺寸大、自由曲面多、表面质量要求高，决定了它对拉延筋、压料面、工艺补充面和回弹补偿都比较敏感。模型没有浮雕，虽然降低了特征复杂度，但也意味着任何微小面差都会在喷漆后被光线放大，因此曲面光顺性比局部特征更关键。四周折边还要求在翻边工序中控制材料流入，尤其在车头两角和侧翼收口处，应避免因压缩失稳产生波纹。

　　使用该三维数据时，结构工程师可将其作为发动机罩总成的外部外形基准，向内布置内板加强筋和胶道；模具工程师可据此评估拉延方向、修边线和翻边顺序；整车造型人员可检查曲面反射、分缝连续性和车头姿态；教学场景中则可用于说明汽车外覆盖件从造型曲面到冲压钣金、再到包边总成的基本工程逻辑。
