汽车发动机罩钣金总成结构设计

　　该套发动机罩总成围绕乘用车辆前部覆盖系统展开，完整呈现外板、内板、铰链及加强辅件的分层装配关系，适用于整车前部覆盖件的结构校核、冲压工艺分析与装车匹配验证。机罩作为车头最外层的大型覆盖构件，既要承担整车外观型面的连续光顺表达，又要在闭合状态下遮蔽发动机舱内部管路、线束与动力总成，避免行驶过程中泥水、碎石直接冲击舱内部件，同时为日常检修提供可向上翻转的操作通道。

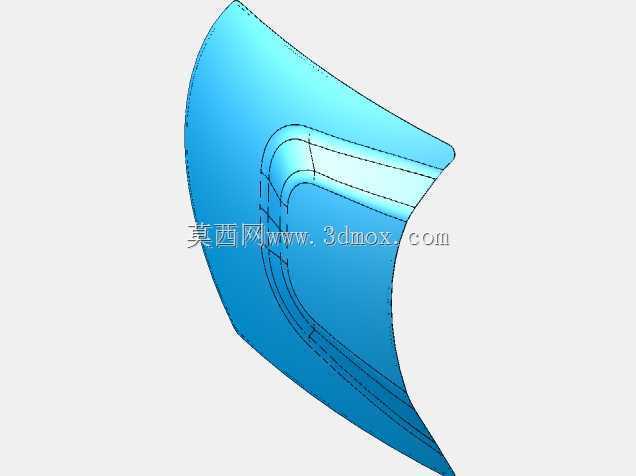

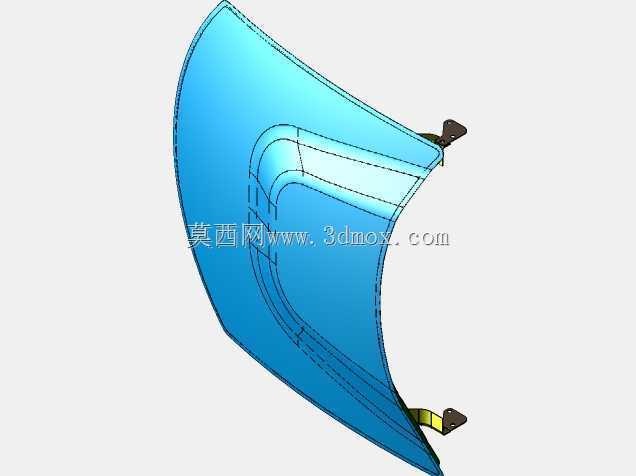

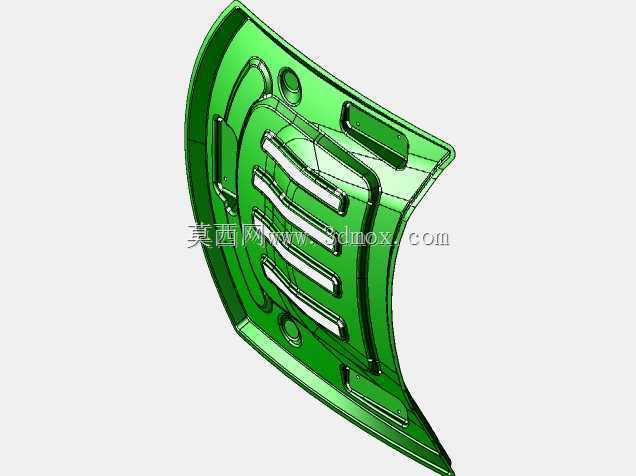

　　从结构拆分来看，外板采用大尺寸浅拉延曲面，型面沿车头宽度方向平缓过渡，边缘设置整圈包边结构，用于与内板周边扣合连接；外板表面不布置突兀的凸台或开孔，保证涂装后外观面的完整性。内板作为主要承力骨架，并非简单平板，而是通过多条纵向、横向交错的加强筋形成箱形受力网络，筋条高度随区域刚度需求变化：靠近铰链安装位的后部区域筋条更深，以承受开启、闭合过程中的反复弯矩；中部区域筋条相对平缓，在控制整体重量的同时避免外板出现按压塌陷。内板上预留的多个异形孔与局部缺口，一方面用于避让舱内空气滤清器、加注口等部件，另一方面为涂装过程中的电泳液流通提供通道，减少气室与积液死角。

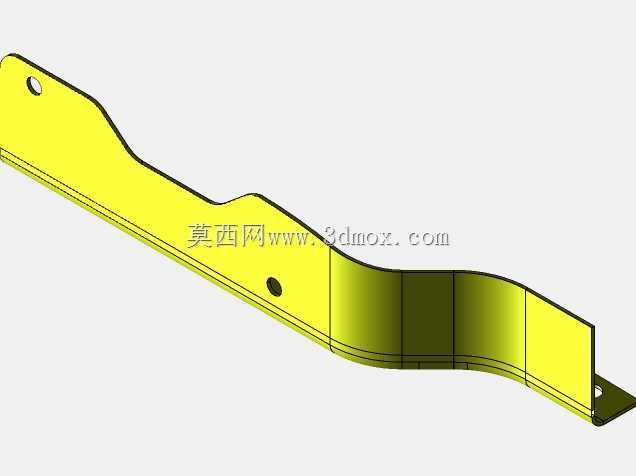

　　铰链组件布置在机罩后缘靠近风挡一侧，采用钣金冲压成型的摆臂结构，转动副位置预留销轴安装孔，铰链底座与车身前围上的支架孔位一一对应。设计时需重点校核机罩从全闭到最大开启角的运动轨迹：摆臂转动过程中，机罩后缘不能与风挡下沿、雨刮轴发生干涉，前缘抬起高度要满足维修人员俯身操作舱内部件的空间需求；闭合后铰链处于锁止姿态，配合车头前端的锁钩结构，将机罩牢固压紧在车身前部支撑边上，车辆高速行驶时不会出现颤振或意外掀开。

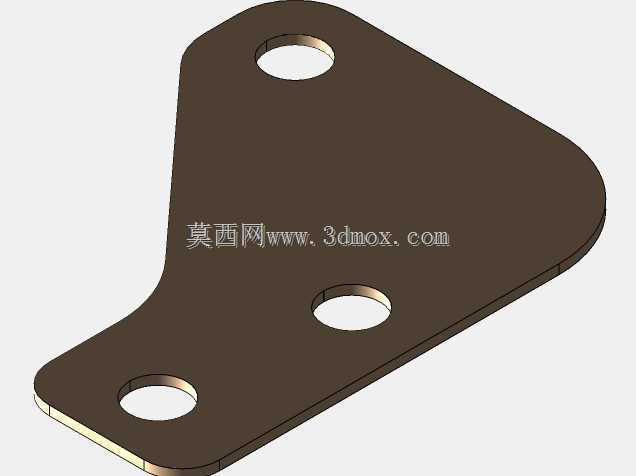

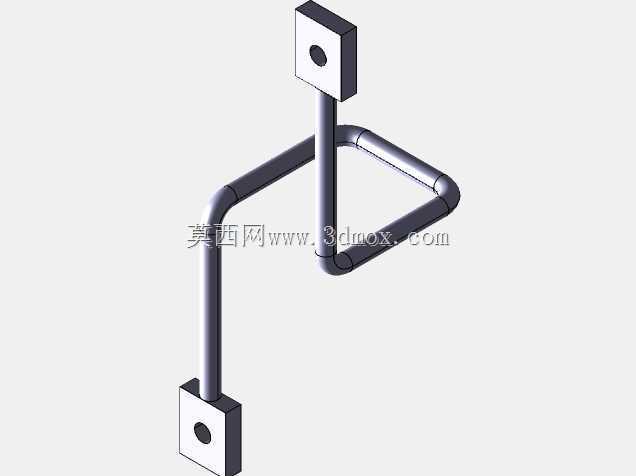

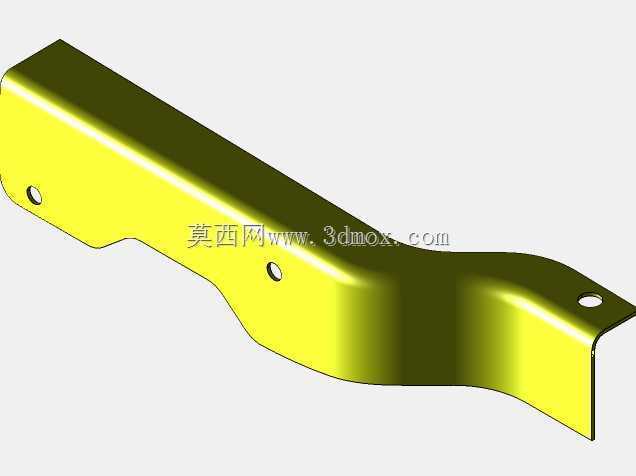

　　总成中附带的若干小型钣金支架与缓冲件，分别用于安装隔音垫、固定洗涤液管路以及在机罩与车身接触面之间形成弹性支撑。这些小件虽然尺寸不大，但安装点位的位置度直接影响总装工序的节拍：支架焊接孔与内板上的定位孔采用同基准设计，夹具一次装夹即可完成多点位焊接，减少累计误差。缓冲件布置在机罩四角及中部支撑点处，闭合时通过橡胶压缩量吸收冲击，避免金属面直接碰撞产生异响，同时调节机罩与周边翼子板、前格栅之间的面差与间隙，保证整车前部外观分缝均匀一致。

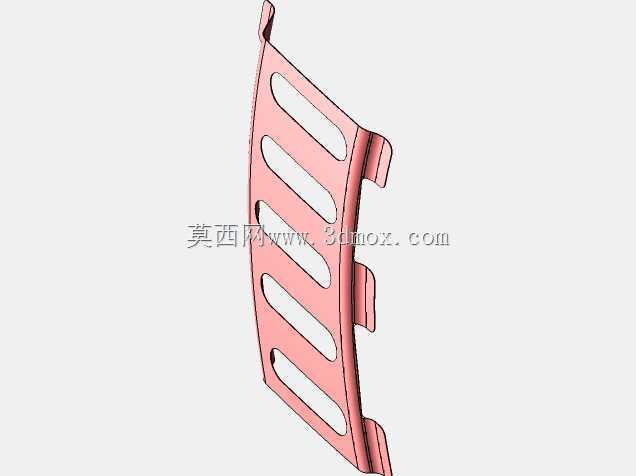

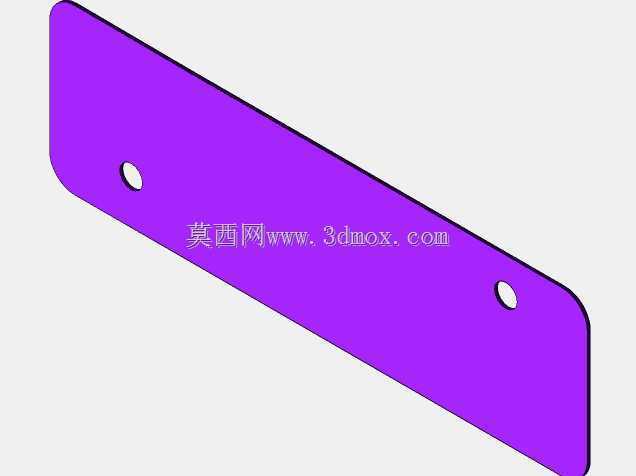

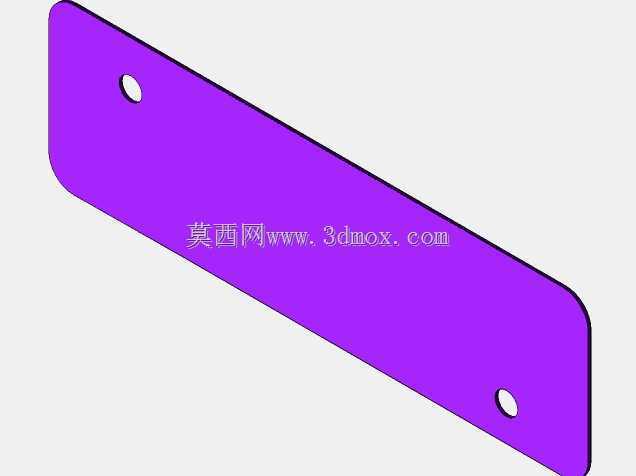

　　工艺层面，内外板均采用薄板冲压成型，材料选用汽车覆盖件常用的冷轧钢板，外板料厚偏薄以降低自重，内板料厚适当增加以提升骨架刚度；二者连接不采用额外螺栓柱，而是通过周边包边压合，再配合局部点焊与结构胶粘接实现固定，这种无螺柱的连接方式既减少了零件数量，也避免了外板表面出现焊点凹痕。内板上的局部加强贴片采用减震胶板，在涂装烘烤工序中随车身一同固化，能够有效抑制发动机运转传递至机罩表面的振动，降低怠速时的板面共振噪声。

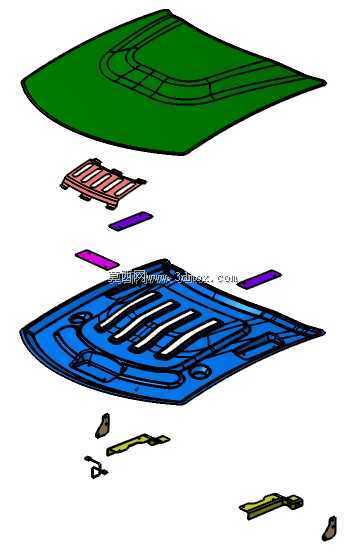

　　建模过程中，所有钣金件均保留了真实的折弯半径、拔模斜度与翻边高度，冲压方向上避免出现负角，确保模具结构可以顺利实现拉延、修边与翻边工序。装配体按照实际装车的层级关系进行约束：铰链先与内板后缘定位，再连接至车身侧安装支架，外板沿法向与内板贴合包边，小件按点位逐一装配，完整还原爆炸视图中各零件的相对位置与装配顺序，可直接用于干涉检查、运动模拟与冲压工艺评审。
