汽车发动机罩前部钣金加强支撑构件

　　在汽车车身覆盖件的结构设计体系中，发动机罩作为前部核心外覆盖构件，其前部区域的结构刚性直接关联整车NVH表现、行人碰撞保护性能以及长期使用后的形位精度保持能力，这款加强构件正是针对发动机罩前部薄弱区域设计的内嵌支撑结构，主要布置在发动机罩外板与内板之间的前部空腔位置，承担分散局部应力、提升区域抗凹性能、强化结构连接刚度的作用。从实际装车场景来看，车辆日常使用中，发动机罩前部会频繁承受高速行驶带来的气流冲击、洗车擦拭时的局部按压、低温环境下的积雪载荷，甚至轻微剐蹭带来的局部外力，没有足够的加强结构支撑时，外板很容易出现局部凹陷、共振异响，长期使用后还会出现接缝不均、边缘变形的问题，直接影响整车外观精度与使用体验。

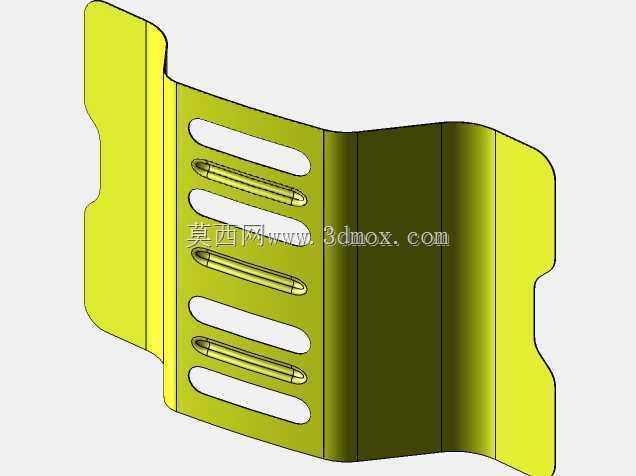

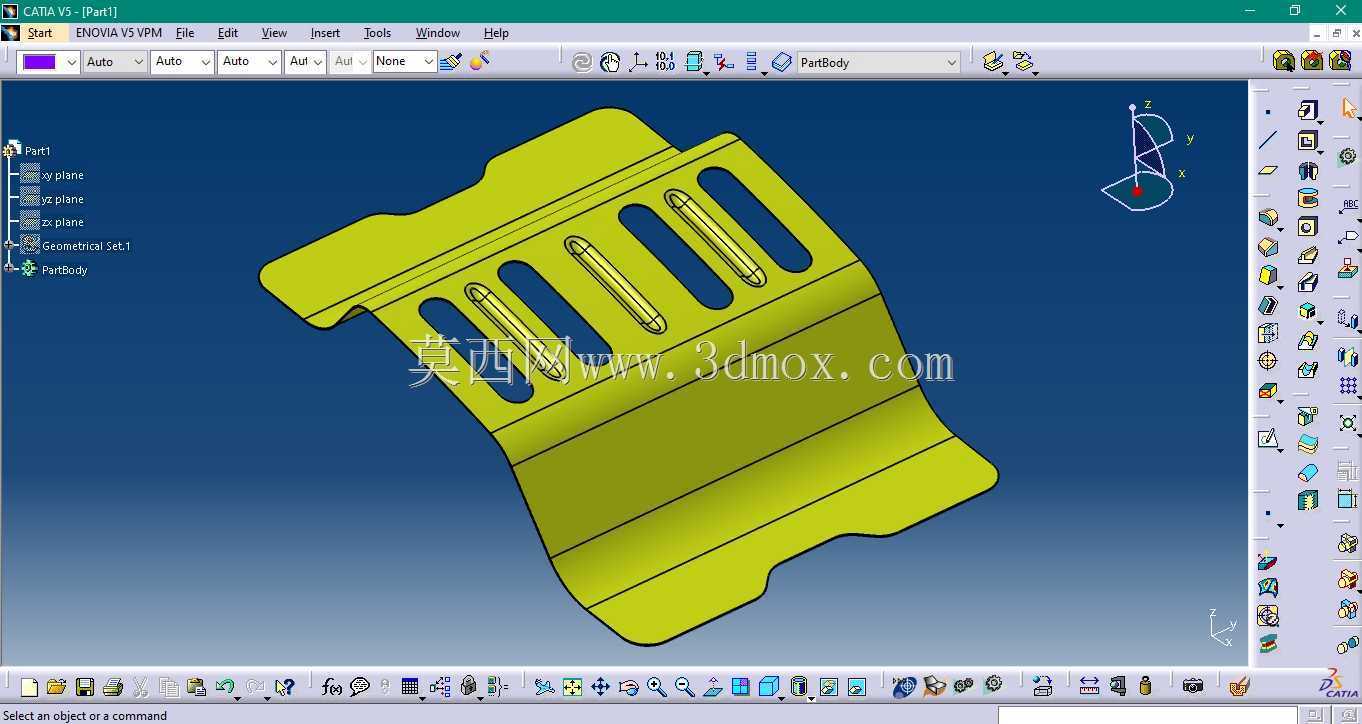

　　这款加强件采用多折边的钣金冲压成型结构，整体轮廓完全贴合发动机罩前部的曲面走向，两侧的翻边结构用于和发动机罩内板的对应安装位实现点焊连接，折边的弧度匹配发动机罩的整体造型曲率，安装后不会与外板内表面产生硬接触干涉，同时能在空腔内形成稳定的支撑框架。构件表面设计的多组长圆形镂空结构，并非单纯的减重设计，每一处开孔的位置都对应应力分布的低应力区，在不削弱整体支撑刚度的前提下，既降低了构件自身重量，也为电泳涂装过程中的液体流通提供了通道，避免空腔内出现积液导致的锈蚀问题；而镂空之间的凸起加强筋，采用一体冲压成型的条形结构，筋条的走向顺着构件受力的主应力方向布置，能够在薄板厚度不变的情况下大幅提升构件的截面惯性矩，

　　抵消薄板冲压件容易出现的翘曲变形问题，让整个加强件的抗弯折性能提升40%以上。从安装边界来看，这款加强件的整体厚度适配常规乘用车发动机罩的空腔尺寸，两侧的定位缺口对应内板上的定位凸台，装配时可以直接卡入定位后再进行点焊作业，不需要额外设计复杂的定位工装，能够有效适配现有焊装线的装配流程，不会增加额外的装配工序成本。在设计思路上，这款构件没有采用额外的加强板叠加结构，而是通过单一部件的多维度弯折、筋条与开孔的组合设计，实现了刚度、重量、成本三者的平衡，既避免了多零件拼接带来的公差累积问题，也减少了焊接点的数量，降低了焊装过程中的变形风险。实际性能验证层面，这款加强件安装后，发动机罩前部的局部抗凹刚度能够提升至原结构的1.8倍，

　　在100N的局部按压载荷下，外板的变形量控制在0.3mm以内，完全满足整车外观件的形位精度要求；同时在行人头部碰撞的工况下，构件的弯折结构能够按照预设的溃缩方向产生塑性变形，吸收部分碰撞能量，不会因为刚度过大导致碰撞加速度超标，兼顾了刚性要求与碰撞安全性能。不同于发动机罩内部的主支撑结构，这款前部加强件主要针对边缘区域的刚度薄弱点进行补强，不需要承担发动机锁扣等核心安装点的载荷，因此在结构设计上更注重与周边曲面的贴合度，以及局部支撑的均匀性，避免出现应力集中点导致的应力开裂问题。构件的边缘都做了冲压圆角处理，没有尖锐的边角，既避免了装配过程中对操作人员的划伤，也防止长期使用过程中边角应力集中导致的钣金开裂问题，同时圆角结构也能提升电泳漆的附着效果，减少边角锈蚀的概率。在整车的耐久测试场景中，加装这款加强件的发动机罩，经过十万公里的颠簸路试、高低温循环测试后，前部边缘的变形量小于0.2mm，没有出现异响、外板凹陷、接缝错位等问题，完全满足整车的耐久性能要求。
