特斯拉2170圆柱动力锂电池精细结构

　　圆柱型动力电芯在新能源乘用车动力包、便携储能电站、工业AGV动力模组、户外备用电源集群里属于应用占比极高的标准化储能单元，这款2170规格圆柱电芯的三维结构完全按照量产电芯的实际装配层级搭建，没有做外观简化处理，结构工程师在做电池包排布、模组固定结构设计、热管理通道布局、电芯采样线束规划时，可以直接调用该模型完成干涉校验与空间匹配，不用再反复测绘实物电芯的外轮廓与端部结构。

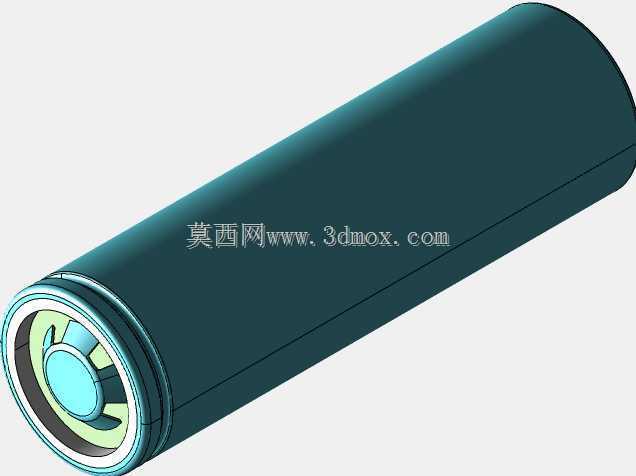

　　从实际使用场景来看，2170圆柱电芯相比传统18650电芯，单体容量提升明显，同等模组容量下所需电芯数量更少，模组内的连接焊点数量、采样线束分支数量、BMS采集通道数量都能对应减少，既降低了电池包整体装配复杂度，也减少了潜在故障点。这款模型还原了电芯的完整外部形态：深色调的钢制外壳为拉延成型的镀镍钢壳，壳壁厚度控制在量产工艺允许的薄钢壳区间，外壳侧壁预留了模组涂胶、贴附导热垫的完整贴合面，圆柱外壁的直线度、圆度公差都按照量产电芯的实际管控标准做了几何约束，在数模里可以直接测量外壳任意截面的直径尺寸，排布模组时相邻电芯之间预留的散热间隙、绝缘片厚度空间都能精准核算。

　　电芯的正极端部结构做了分层还原：最中心凸起的浅蓝色结构为正极盖帽，盖帽周边的多层环形结构分别对应泄压安全阀、热敏电阻层、密封绝缘垫圈、卷绕电芯的端部引出结构，端部的每一层台阶高度、径向配合尺寸都和量产电芯的实际装配关系一致。做电池包结构设计时，正极盖帽的凸起高度是关键安装边界：模组上方的汇流排焊接面、绝缘防护板的避让槽深度、采样弹片的压缩行程都要匹配这个端部尺寸，要是建模时省略了盖帽的凸起高度，后续设计的汇流排会出现压合不到位、焊接虚位，或者绝缘板直接挤压安全阀导致泄压功能失效的问题。模型里端部的环形泄压结构位置也做了明确表达，工程师在设计模组上盖的防护空间时，必须给安全阀的泄压方向预留足够的喷发通道，不能在安全阀正上方布置刚性遮挡结构，避免电芯热失控时泄压气流无法顺利导出，引发模组内部压力骤升。

　　电芯的负极端为钢壳底部的平面结构，模型里外壳的卷边封口位置做了清晰的几何表达，卷边处的圆角尺寸、径向突出量是模组底部支撑结构设计的关键边界：电芯装入模组的塑料固定支架时，支架的定位孔直径要略大于电芯外壳直径、小于卷边处的最大外径，既保证电芯可以顺利压入支架，又能通过卷边的轴向限位防止电芯从支架孔中滑脱。在做热管理系统设计时，圆柱电芯的外壁曲面是和导热硅胶垫、液冷板侧壁直接贴合的面，模型的圆柱面没有做碎面、破面处理，可以直接导入热仿真软件里抽取流体域、设置接触热阻，核算不同充放电倍率下电芯表面的温度分布均匀性。

　　设计思路上，这款电芯模型没有加入多余的外部包装、标识贴图，完全保留了电芯本体的所有装配结构特征：外壳的长径比严格遵循2170电芯的命名规则，即直径21mm、总长度70mm，这个尺寸边界是电池包整包布置的核心输入参数，在乘用车底盘的电池包空间里，横向可以排布的电芯列数、纵向可以排布的电芯行数，都要以这个外轮廓尺寸为基准，同时还要叠加电芯之间的绝缘片厚度、模组支架的壁厚、液冷板的安装厚度，最终核算整包的空间利用率。在工业储能场景里，多个2170电芯通过串并联组成模组，模组的端板、拉紧带的布置位置都要避开电芯两端的安全阀与极柱区域，模型里清晰的端部结构可以帮助结构工程师快速判断拉紧带的绑定位置是否会干涉极柱焊接、是否遮挡泄压通道。

　　另外，电芯外壳的钢壳材质属性、内部卷芯的等效质量都可以在数模基础上赋值，做模组的振动仿真、冲击仿真时，电芯作为模组里质量占比最高的部件，其质心位置、质量参数的准确性直接影响仿真结果的可信度，这款完整还原外形的模型可以直接赋予对应材料密度，快速得到准确的质量与质心数据，不用再搭建简化的替代圆柱来近似计算。在做电芯更换维护的结构设计时，电芯的轴向长度尺寸决定了模组支架的插拔行程，维修时从支架中取出电芯所需的操作空间，也可以通过模型的轴向尺寸直接校核，避免出现设计完成后电芯无法从模组侧面抽出的装配问题。
