48V202Ah磷酸铁锂储能动力模组

　　这套棱柱形磷酸铁锂动力电池模组采用15串1并的成组拓扑，单芯选用标称电压3.2V的方形铝壳LFP电芯，整组标称电压48V，额定容量202Ah，持续输出功率9.7kW，可用储能电量9.7kWh，是面向低速电动车辆、分布式储能柜、工业AGV动力平台、后备电源系统开发的标准化储能单元。

　　从整车与储能系统集成的实际落地场景来看，这类48V平台模组的适配边界非常清晰：在低速电动场地车、厂区物流搬运车、电动观光接驳车场景中，48V电压等级恰好匹配主流低压驱动控制器的输入区间，9.7kWh的电量可以支撑单班次8小时左右的连续作业需求，无需中途补能；在工商业户用储能、通信基站后备电源场景中，模组可以多组并联扩展容量，搭配BMS电池管理系统与双向变流器，完成峰谷电价套利、断电应急备电的功能；在工业自动化产线的AGV、RGV移动机器人平台上，该模组的尺寸边界可以直接嵌入车体底盘的电池仓，替代传统铅酸电池组，能量密度提升3倍以上，循环寿命达到铅酸方案的5倍以上。

　　模组的结构设计完全围绕方形电芯的成组可靠性展开：15颗棱柱电芯沿厚度方向紧密并排堆叠，电芯之间预留绝缘缓冲垫的安装间隙，一方面吸收电芯在充放电循环过程中的膨胀形变，避免堆叠应力挤压铝壳造成封装破损，另一方面提供电芯之间的电气绝缘隔离，防止单芯异常磨损引发内短路。模组两侧设置钢制或者铝合金材质的端板与拉紧绑带，沿电芯堆叠方向施加恒定预紧力，保证整车振动工况下电芯不会出现相对窜动，端板上预留模组级的安装固定孔位，可以直接锁附在电池包箱体的底部安装梁上，安装孔的位置公差按照整车级装配要求控制在±0.5mm以内，适配自动化产线的批量装配。

　　电芯顶部的汇流排设计按照串联电流路径规划：相邻电芯的正负极极柱通过激光焊接的铝排或者铜铝复合排依次连接，15颗电芯完成串联后，模组总正、总负输出极布置在模组的同一端，方便高压线束的走线布置，减少跨模组的高压线缆长度，降低线路压降。汇流排上方覆盖绝缘防护盖板，所有带电体完全封闭在绝缘结构内部，避免装配过程中工具误触引发短路，盖板上预留采样线束的走线槽，每一串电芯的电压采集线、温度传感器信号线都可以沿线槽规整布置，连接到BMS从控板，避免车辆振动过程中线束磨损、接插件松脱。

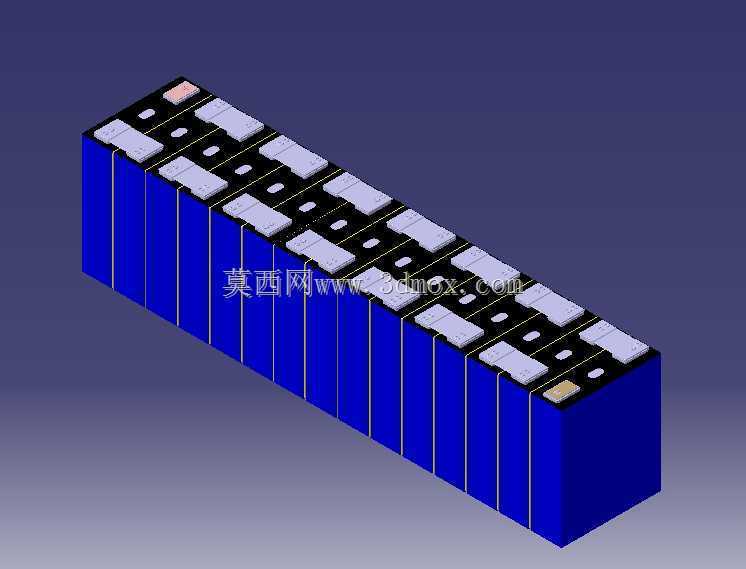

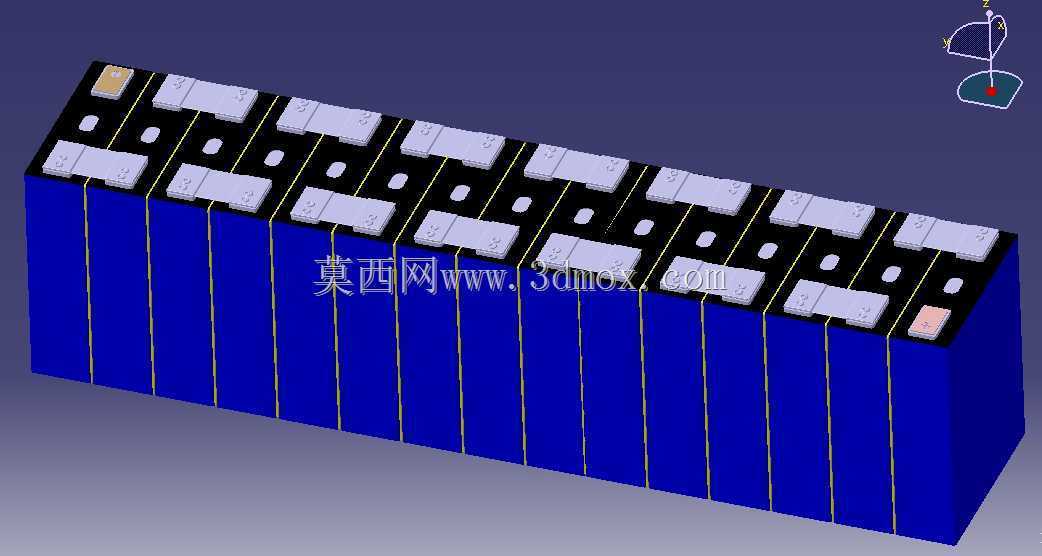

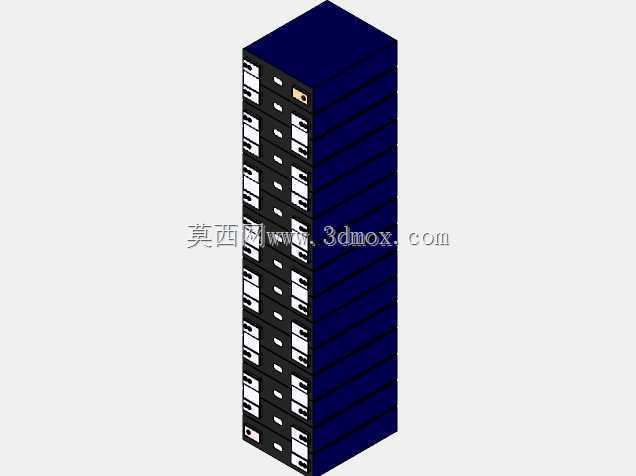

　　从外形安装边界来看，整组模组的外轮廓为规则长方体，蓝色喷塑的电芯外壳排布整齐，模组顶部的极柱、汇流排、采样接口全部处于同一高度平面，顶部预留的绝缘间隙满足高压电气安全的爬电距离要求，模组底部可以根据安装需求加装缓冲泡棉或者液冷板：如果是自然冷却的低倍率放电场景，底部直接贴合电池包箱体的金属底板，通过壳体将电芯工作产生的热量传导出去；如果是1C以上持续充放电的高功率场景，可以在电芯堆叠间隙或者模组底部加装液冷板，冷却液流道贴合电芯大面，将温差控制在5℃以内，保证整组电芯的一致性，延长循环使用寿命。

　　设计过程中需要重点校核的几个工程要点：首先是堆叠公差的累积控制，单颗电芯的厚度公差控制在±0.2mm以内，15颗堆叠后的总长度公差需要在设计阶段通过尺寸链校核，预留足够的端板调节余量，避免出现组装后长度超差无法装入箱体的问题；其次是绝缘耐压设计，模组的带电体与外部金属结构之间需要满足AC 1500V的耐压要求，绝缘电阻大于100MΩ，在潮湿、凝露的工况下依然保持电气安全；第三是振动与冲击可靠性，模组整体需要通过整车级的随机振动、半正弦冲击测试，保证在颠簸路面长期运行后，汇流排焊接点不会出现开裂，固定螺栓不会出现松动。这套模组的三维结构完整还原了从电芯堆叠、汇流排连接、绝缘防护到安装固定的全部细节，结构工程师可以直接在此基础上扩展电池包箱体、冷却系统、高压配电单元的配套设计，也可以作为低压储能动力系统选型阶段的数模参考，校核仓体空间、安装接口与重量分布。
