下上控制臂横臂机械结构三维设计

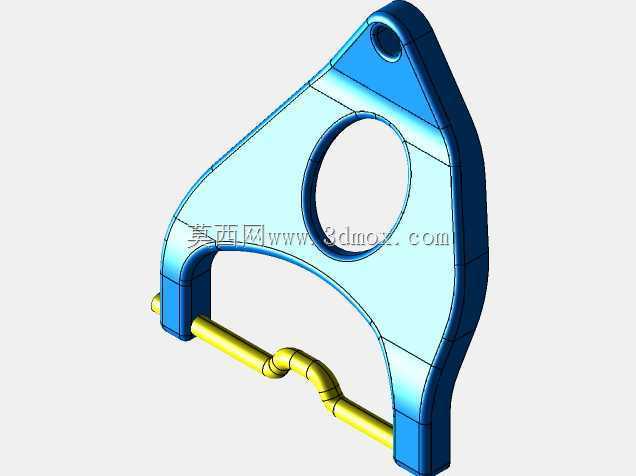

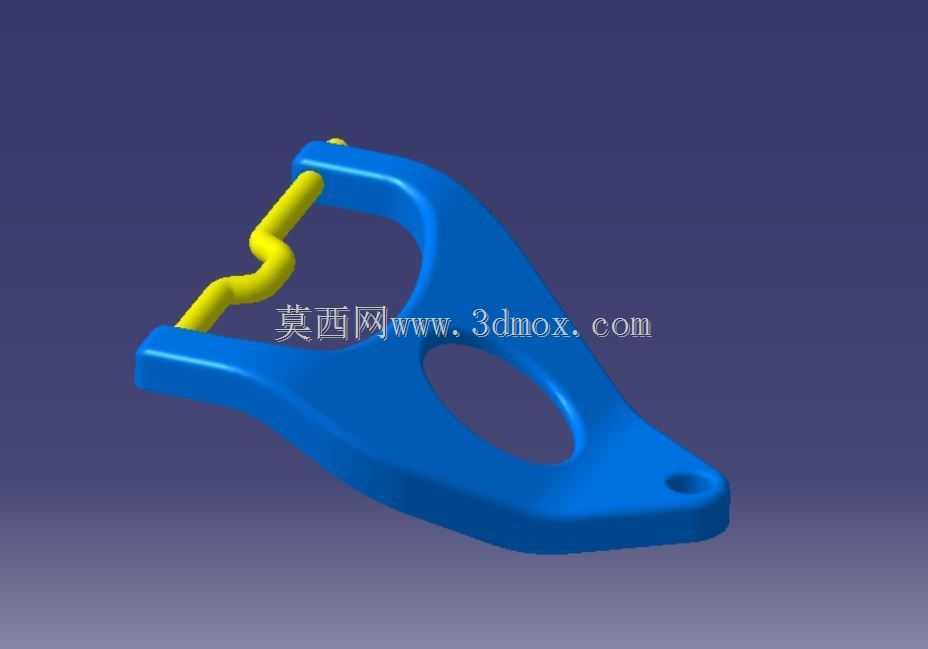

　　在行走类机械的悬挂系统设计中，控制臂横臂是承担载荷传递、运动轨迹约束的核心受力构件，这类构件常见于非道路作业机械、特种作业车辆以及需要稳定轮端定位的行走机构中，日常作业时需要同时传递纵向、侧向的多向载荷，还要配合铰接点完成轮端相对于车架的上下跳动、转向随动动作，对结构强度、铰接配合精度都有较高要求。从结构设计逻辑来看，这款下上控制臂横臂采用了一体化的弯臂式主体结构，主体轮廓根据载荷传递路径做了变截面设计，在大载荷传递的主路径区域保留了足够的截面厚度，而在非主要受力的区域做了轻量化的挖空处理，也就是主体中部的大圆孔设计，这个开孔并非单纯为了减重，同时也能给配套的铰接管路、线束留出穿越空间，避免部件运动过程中与周边管线发生运动干涉。

　　构件上端的单铰接孔用于和车架端的铰接座配合，安装时需要压入配套的衬套，用来缓冲行驶过程中传递上来的振动，同时降低铰接位置的磨损速率；下端的叉型开口结构则用于连接轮端的转向节或者摆臂连接座，开口处的横向销轴孔用来穿装连接销轴，销轴与孔位的配合公差一般选取H7/h6的间隙配合，既保证装配时的便利性，也能避免配合间隙过大带来的行驶异响与异常磨损。在设计这类控制臂构件时，首先要明确的是安装边界尺寸，上端铰接孔的中心到下端销轴安装位的中心距是核心安装参数，这个尺寸直接决定了悬挂的运动几何参数，会影响轮端跳动时的外倾角、前束角变化量，设计时需要先通过运动仿真确定合理的中心距范围，再根据载荷计算结果确定臂身的截面尺寸。

　　臂身的弯折角度是另一个设计关键点，角度设计需要兼顾两个方面：一是要保证轮端跳动到极限行程时，臂身不会与车架、减震器等周边部件发生碰撞，预留至少10mm以上的安全间隙；二是要让载荷传递路径尽可能顺畅，避免出现应力集中的锐角转折，这款构件的臂身弯折处都做了大圆角过渡，就是为了降低应力集中系数，避免交变载荷作用下出现疲劳断裂问题。从实际使用场景来看，这类控制臂横臂在作业过程中会持续承受交变载荷，尤其是在非铺装路面作业时，瞬时冲击载荷可能达到静载荷的3-5倍，所以在结构设计时，铰接孔的位置都做了局部加厚处理，孔位周边的壁厚比臂身主体区域厚30%左右，用来承受销轴传递的集中载荷，避免孔位出现压溃变形。下端连接的横向销轴配套有润滑通道设计，

　　日常维护时可以通过注油嘴向铰接位置注入润滑脂，降低销轴与衬套之间的摩擦阻力，延长构件的使用寿命。在三维建模过程中，这类构件需要重点关注几个配合面的形位公差：上下两个铰接位置的孔轴线平行度需要控制在0.1mm以内，否则装配后会出现运动卡滞，加速衬套的偏磨；臂身的安装贴合面平面度需要控制在0.05mm以内，保证装配后铰接座与臂身能够完全贴合，避免出现局部应力过大的问题。另外，臂身表面的过渡曲面需要做连续的曲率检查，避免出现曲面褶皱、曲率突变的问题，这些位置如果处理不当，不仅会在铸造或者锻造加工时出现应力集中，还会影响后续的表面处理质量。很多新手设计师在做这类控制臂设计时，容易只关注静态强度是否满足要求，忽略了运动干涉检查和疲劳强度校核，实际上这类行走机构的承力构件，疲劳寿命往往比静态强度更重要，设计时需要结合实际作业的载荷谱，对臂身的应力集中区域做疲劳仿真，确保在额定的作业循环次数内不会出现疲劳裂纹。同时，安装孔位的位置度公差也需要严格控制，上端铰接孔与下端销轴孔的位置度偏差如果超过0.2mm，就会导致悬挂装配后出现四轮定位参数偏差，带来轮胎异常磨损、行驶跑偏等问题。这款横臂的结构设计还考虑了装配工艺性，臂身的所有拔模角度都控制在1.5度以上，适合采用锻造或者铸造成型后再做机加工的工艺路线，机加工区域仅集中在铰接孔位和安装贴合面，其余非配合面保留成型后的毛坯面即可，能够有效控制加工成本，同时不会影响构件的实际使用性能。
