异形传动齿轮箱防护壳体结构

　　该壳体为传动系统中齿轮箱的外部防护承载构件，整体采用非对称异形轮廓设计，适配内部多组不同直径齿轮、传动轴的排布空间，在小型动力传输设备、变速传动机构中承担核心防护与安装基准作用。实际工况下，壳体需要封闭齿轮啮合区域，阻挡外界粉尘、碎屑进入传动副，同时容纳润滑介质，避免运转过程中润滑油飞溅泄漏，为内部齿轮、轴承提供稳定的密闭工作环境。

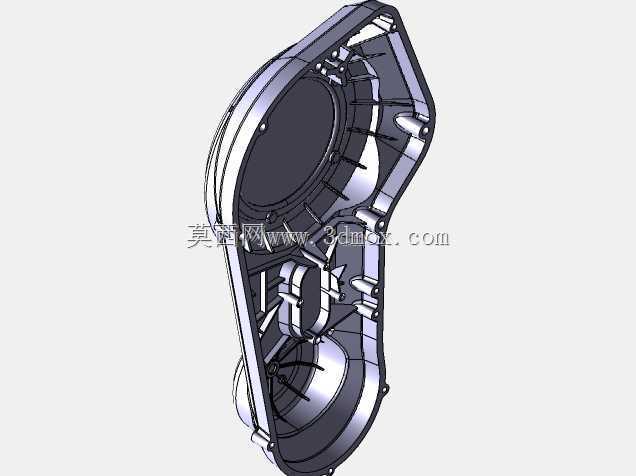

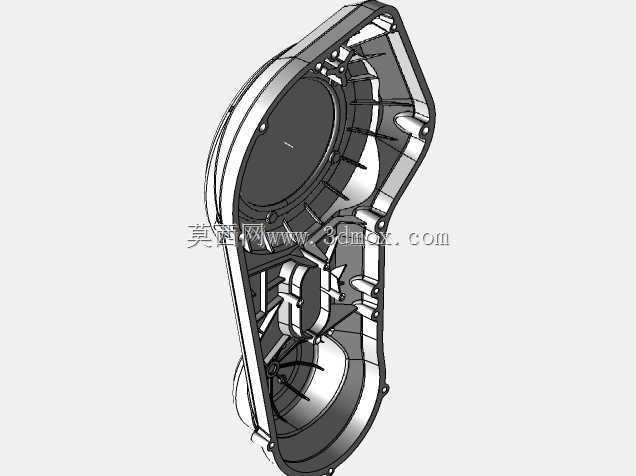

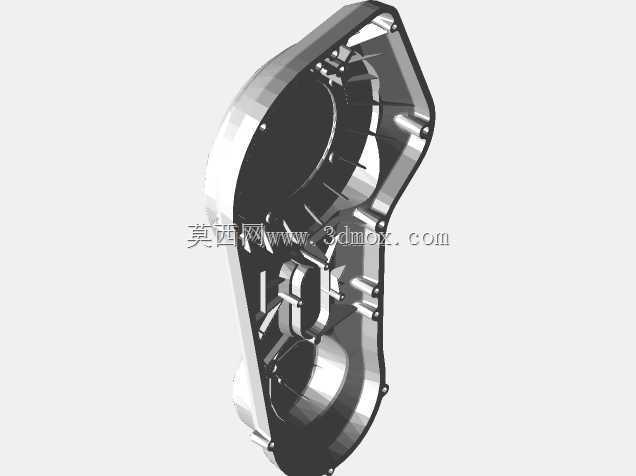

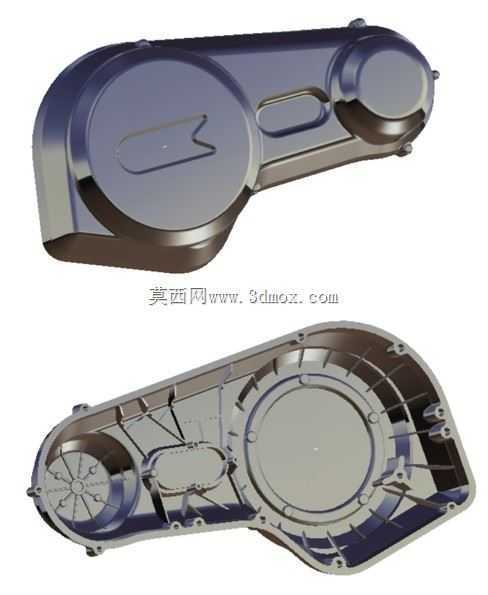

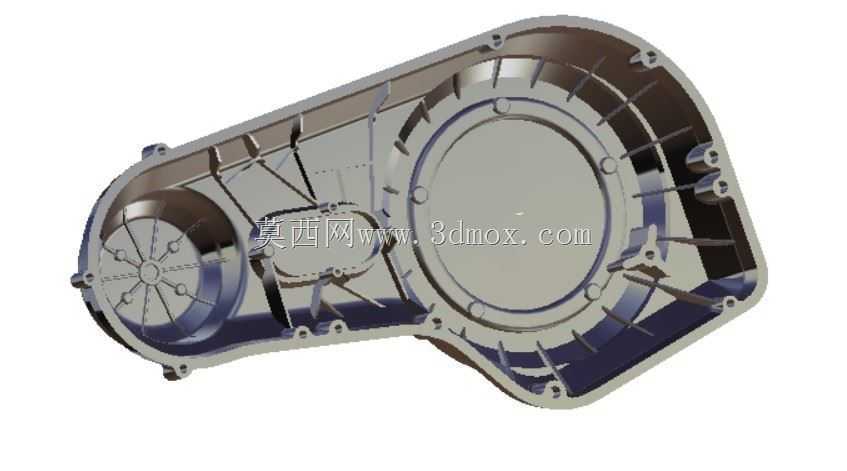

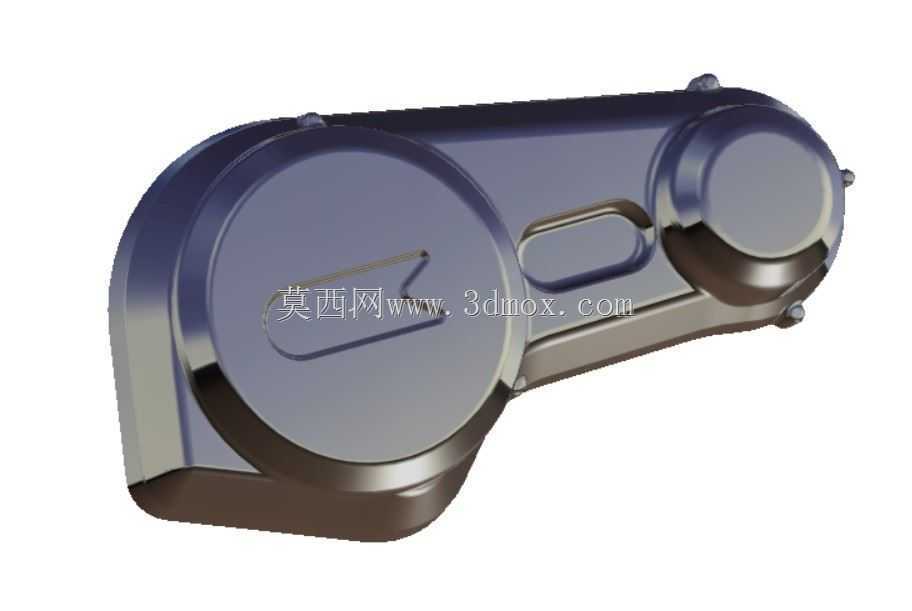

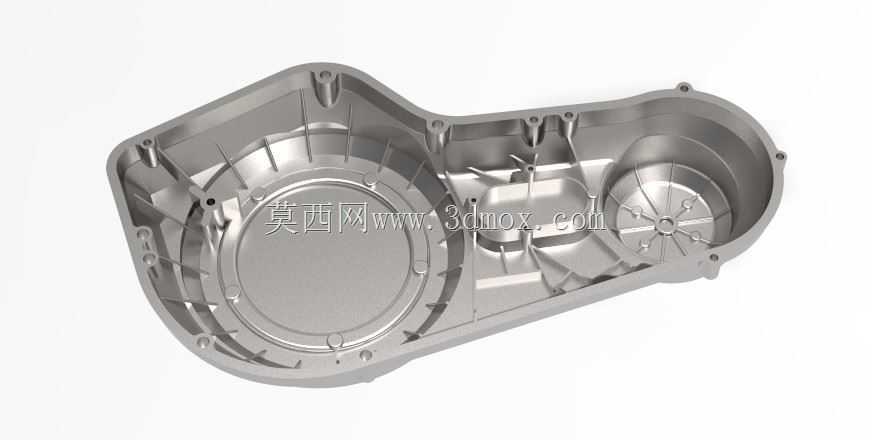

　　从结构设计逻辑来看，壳体轮廓完全跟随内部传动件的布局走向，左侧大尺寸圆形腔室对应大直径从动齿轮的安装空间，右侧延伸的窄长腔室覆盖多级传动齿轮组，腔体内壁分布多组径向加强筋与轴向支撑凸台，既可以在壳体壁厚较薄的前提下提升整体刚性，抑制传动振动带来的壳体形变，也能为内部轴承座、轴端定位结构提供安装支撑面。壳体外缘均匀布置多个安装孔位，用于和箱盖、机架进行螺栓紧固，孔位周边做局部加厚处理，避免螺栓锁紧时出现应力集中导致壳体开裂。

　　建模过程中优先完成内部传动件的空间排布校验，再反向推导壳体的内腔边界，保证齿轮运转时齿顶与壳体内壁预留足够安全间隙，避免运转过程中出现运动干涉。内壁的加强筋走向顺着齿轮旋转时的润滑油流动方向布置，既可以引导润滑油回流至腔室底部，也能打散高速飞溅的油液，让润滑介质均匀覆盖各个啮合点位。壳体外侧的轮廓过渡处全部采用圆角衔接，消除直角应力集中点，同时适配铸造或压铸的工艺拔模需求，减少生产过程中的成型缺陷。

　　安装边界层面，壳体的结合面经过平面度设计预留，装配时可以贴合密封垫片实现端面密封，外缘的安装孔位坐标完全匹配配套箱盖的孔位公差，侧边预留的定位凸台可以和设备机架的定位槽配合，保证齿轮箱整体安装时的同轴度精度。壳体上的各个腔室深度根据对应齿轮的厚度、轴承的安装尺寸逐层设计，大腔室深度适配大齿轮的轴向宽度，窄长腔室的分段高度匹配不同层级小齿轮的安装位置，在完全包容所有内部零件的前提下尽可能压缩壳体整体体积，减少传动机构的占用空间。

　　这类壳体结构常见于小型变速设备、动力传递机组当中，设计时需要同时兼顾防护密封、结构刚性、安装定位、工艺成型多方面需求，异形的外轮廓没有采用规则箱体的方正造型，完全围绕内部传动布局做优化，在保证结构强度的同时实现轻量化，降低整机的自重与材料消耗。
