汽车供油系统旋转齿轮泵结构

项目分类:泵 发布时间:2024-10-08 ID:778510
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构
  • 汽车供油系统旋转齿轮泵结构

  这套齿轮泵结构主要面向发动机润滑、自动变速器液压控制以及汽车转向助力等压力供油场景,属于小排量容积式供油部件。在整车布置中,这类泵通常安装在发动机缸体侧方、变速器壳体附近或转向系统油路前端,依靠一对啮合齿轮在密闭腔体内形成容积变化,完成油液吸入、加压与输出。

  从实际使用角度看,齿轮泵的核心任务不是输送大流量介质,而是在稳定转速下提供连续、脉动较小的压力油。发动机润滑回路需要它把机油输送到主轴瓦、凸轮轴衬套和链条张紧器;自动变速器中,压力油既要推动离合器片结合,也要为液力变矩器提供工作介质;转向系统里,油泵输出的高压油则进入转向阀与动力缸,降低驾驶员转动方向盘所需的力。因此,泵体内部间隙、齿轮啮合精度和进出油口位置,都会直接影响系统建压速度与低速工况下的响应。

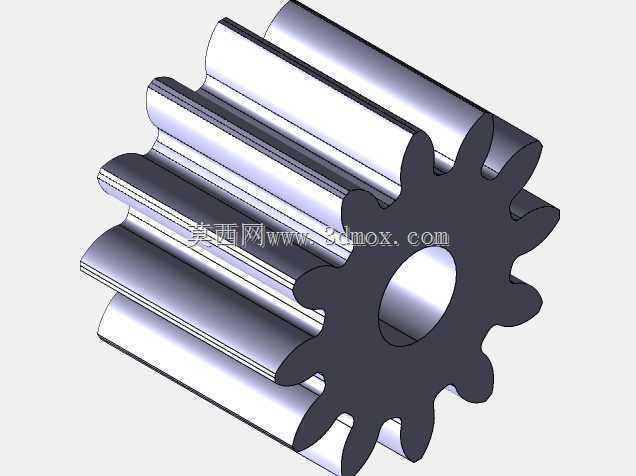

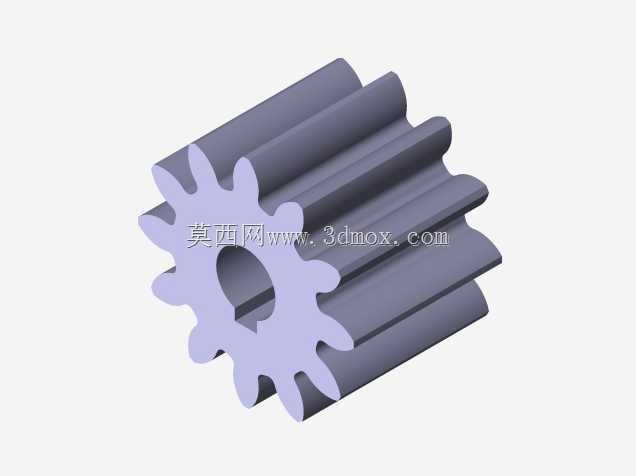

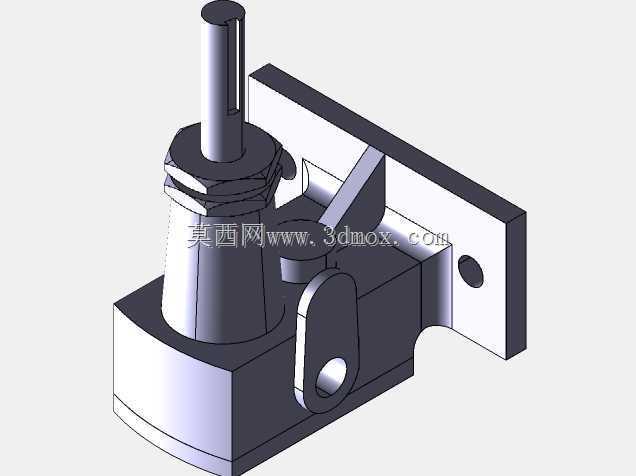

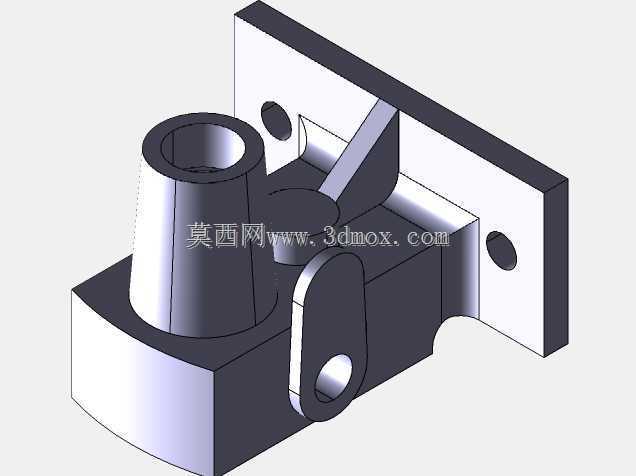

  模型中可以看到泵壳、主动齿轮、从动齿轮、传动轴、衬套、端盖及密封相关零件的装配关系。泵壳采用带安装底板的异形壳体结构,底部预留固定孔,侧面布置进油与出油通道,上部容纳齿轮副和轴系。齿轮位于壳体腔体内,齿顶与壳壁之间保留很小的径向间隙,端面与端盖之间控制轴向间隙;间隙过大会造成内泄漏增加、压力建立困难,间隙过小则在热膨胀后容易出现刮擦和卡滞。

  设计思路上,这类泵优先保证油路短、密封可靠、加工面集中。壳体承担容纳、支撑和流道导向三重作用,齿轮腔与轴孔需要保持较高同轴度;传动轴通过衬套支承,端部伸出位置用于连接驱动源。衬套不仅承受轴颈旋转摩擦,还要限制轴的径向跳动,避免齿轮齿顶与壳体发生接触。端盖闭合齿轮腔后,与壳体结合面形成密封边界,若结合面平面度不足,压力油会沿缝隙外泄,空气也可能在吸油侧进入管路,引起噪声和供油不稳。

  外形尺寸方面,该泵属于紧凑型附属液压部件,主体轮廓由矩形安装底板、圆柱形泵腔和侧向接口组成。安装时需要重点核对底板孔距、轴伸高度、进出油口朝向以及周围管路折弯半径。若布置在发动机附近,还要预留皮带轮或链轮驱动空间,并保证油口与软管、硬管连接后不与缸体、线束、排气管发生干涉。靠近高温部件时,轴封和密封件需选用耐油耐热材料,否则长期运行后容易出现硬化渗漏。

  从结构建模角度看,泵壳是最复杂的零件,既有外部安装面,也有内部齿轮腔、轴孔、油道和螺纹连接特征。建模时应先确定齿轮中心距、齿宽和腔体内径,再反推壳体壁厚与底板尺寸;进出油口孔径需根据目标流量和允许流速确定,过小会产生吸油阻力,过大则影响壳体刚度。齿轮部分可按渐开线圆柱齿轮建立齿形,重点保证啮合侧隙与齿顶圆边界;轴类零件则要体现台阶、销孔或键连接位置,使扭矩传递路径清晰。

  装配验证时,需要检查齿轮转动是否与壳体、端盖发生干涉,轴伸与衬套是否同轴,紧固件是否有足够扳手空间。对于实车工况,还应考虑吸油口高度、油箱液位和过滤器位置:吸油侧阻力过大时,泵内容易产生气穴,表现为噪声增大、流量下降;出油侧则应设置安全限压路径,避免冷启动时油液黏度升高导致系统压力超限。

  整体来看,该结构把齿轮副、壳体、轴支承和安装接口集中在一个较小模块内,适合用于教学演示、液压油路设计参考以及小型供油装置的结构校核。建模过程中保留各零件独立装配关系,能够清楚展示容积式泵的工作原理,也便于后续根据排量、接口规格和安装空间进行参数化调整。
