这套行走端部件面向乘用轿车的高性能改装与整车底盘匹配场景,覆盖轮辋本体、橡胶轮胎、制动盘可视区域以及轮心安装接合面,可直接用于整车总布置校核、底盘运动干涉分析、外观造型评审与售后改装方案展示。车轮作为车辆与地面之间唯一的传力部件,既要承担整车垂向载荷,又要在加速、制动、转向过程中传递纵向力与侧向力,因此建模时不能只把它当作外观件处理,而要把安装边界、旋转包络和周边制动、悬架零件的空间关系一并考虑。

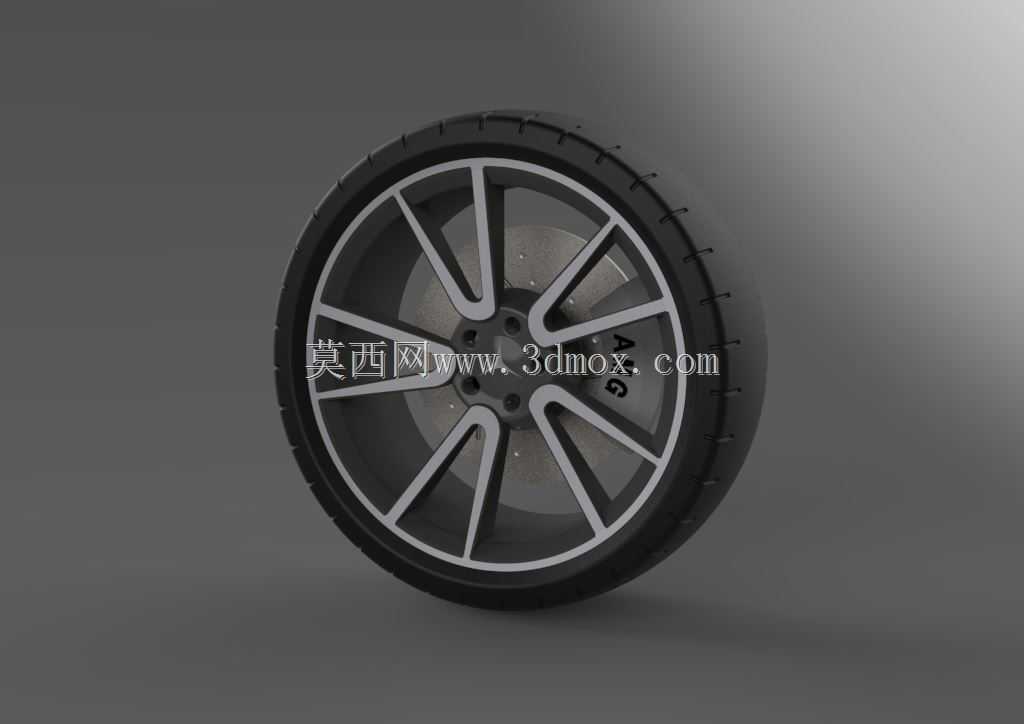

从结构组成看,轮辋采用大尺寸低压铸造铝合金轮毂的典型构型,外圈为深槽轮辋,用于容纳轮胎胎圈并保证充气后的密封与定位;中部为多辐条轮辐,辐条从中心轮毂座呈分叉状向外延伸,形成粗壮而富有层次感的支撑骨架。多辐设计并非单纯追求视觉效果:辐条数量与截面形状直接影响轮心到轮缘的载荷传递路径,也决定了制动系统的散热通道。模型中辐条之间留有较大开窗,行车时气流可以穿过轮面冲刷制动盘,帮助刹车片和制动盘在连续制动后降温,减少热衰退风险。
轮胎部分与轮辋配合为低压无内胎结构,胎体轮廓包含胎面、胎肩、胎侧和胎圈区域。胎面宽度较大,适合高性能轿车对抓地力的需求;胎侧相对低扁,可降低转弯时胎壁挠曲,提升转向响应。建模时胎圈与轮缘的贴合位置需要重点控制,若轮辋直径、胎圈座宽度或法兰高度不协调,装配时就会出现轮胎无法落座、充气密封不良或高速动平衡异常。轮辋外缘还保留了轮胎拆装所需的槽口和凸峰逻辑,便于在虚拟装配中还原维修车间的装拆过程。
安装边界集中在轮心区域。中心孔用于与轮毂轴头定心配合,决定车轮旋转中心是否与半轴轴线重合;周围均布的螺栓孔承担夹紧与传扭任务,孔位分布圆直径、螺栓数量和孔径必须与车轴法兰一致。模型在轮心位置表现了多孔安装面,可用于校核螺栓穿装空间、扳手操作角度以及轮毂盖的覆盖范围。轮辐背面与制动卡钳、制动盘之间的间隙同样关键:改装大卡钳或加大制动盘时,若轮辐内凹量不足,容易在转向或悬架跳动时发生摩擦,因此三维环境中需要按极限转角和最大跳动量做旋转扫掠检查。
外形尺寸方面,该类运动车轮具有大直径、宽胎面和低偏距的特征。轮辋直径增大后,轮胎外径应尽量与原车滚动半径接近,否则车速表、里程表、ABS轮速信号和传动系统标定都会受到影响。轮宽增加会改变接地印迹形状,提升侧向抓地能力,但也可能使轮胎外侧面超出翼子板边界;偏距变化会让轮心相对安装面内移或外移,进而影响轮距、轴承载荷和转向节受力。设计校核时应把轮胎接地点、转向节轴线、减振器下座以及翼子板内板放在同一装配空间里检查,避免满坐、急转或颠簸工况下出现刮擦。
功能特性上,该总成兼顾承载、导向、缓冲和制动散热。轮胎胎侧滤除路面高频冲击,轮辋保持胎圈定位并维持胎压,轮辐把路面反力传递到轮毂轴承,通风开窗则为制动器提供冷却气流。造型表面采用亮银色切削面与深色内凹腔对比,既表现铝合金轮毂常见的车削亮面工艺,也突出轮辐立体转折。对于结构设计人员,该模型可用于轮辋法兰、辐条截面和安装孔系的方案讨论;对于整车造型人员,可用于侧面姿态、轮拱填充比例和改装风格评审;对于底盘选型人员,则可围绕轮胎外径、轮宽、偏距、制动间隙和运动包络开展装配验证。
实际建模推进时,应先以轮胎外径、胎面宽度和轮辋直径建立旋转基准,再绘制轮辐分叉截面并沿周向阵列,随后处理中心孔、螺栓孔、气门嘴空间和轮缘圆角。轮胎胎面花纹、胎侧标识和制动盘表面不必喧宾夺主,但胎体与轮辋的配合关系必须完整,因为车轮设计的核心不在单件渲染,而在旋转件、固定件与车身边界之间的空间协调。
