汽车圆形LED照明光源电路板结构

　　这块圆形LED光源板主要面向汽车灯具内部的照明与信号发光场景，常见于阅读灯、迎宾灯、舱内辅助照明灯，也可作为小型环形工作灯、指示灯模组的核心承载件。板件采用圆形轮廓，是为了适配灯壳内部圆形反光杯、透镜座或灯罩安装腔；在灯具装配时，PCB外缘可直接贴合灯体定位台阶，中心区域与周边预留空间能够避让透镜支柱、接线插座和固定螺钉。

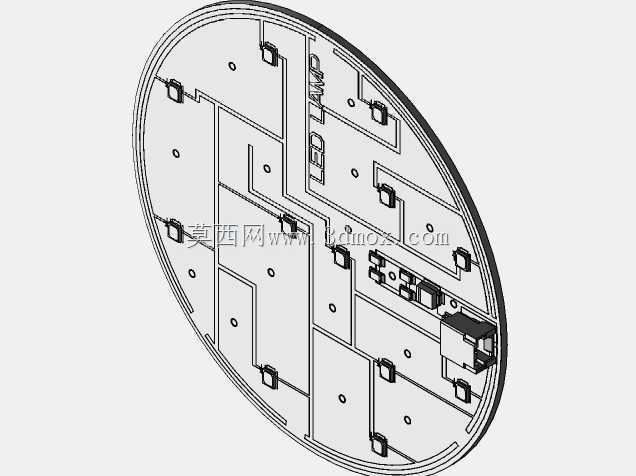

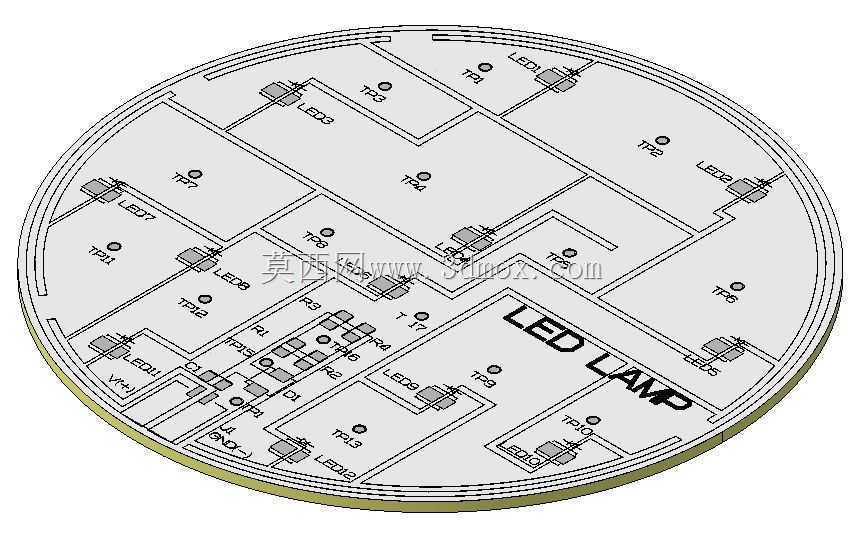

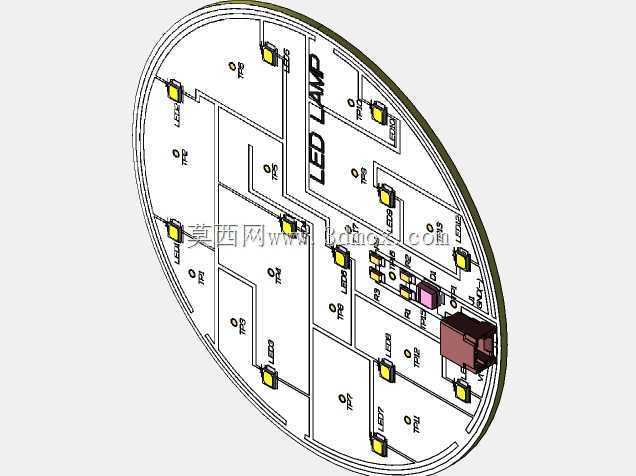

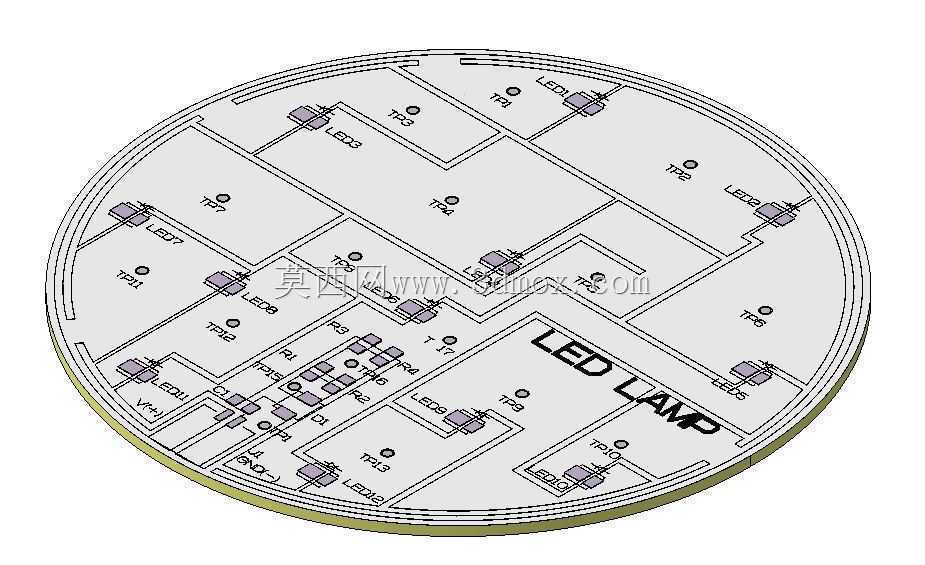

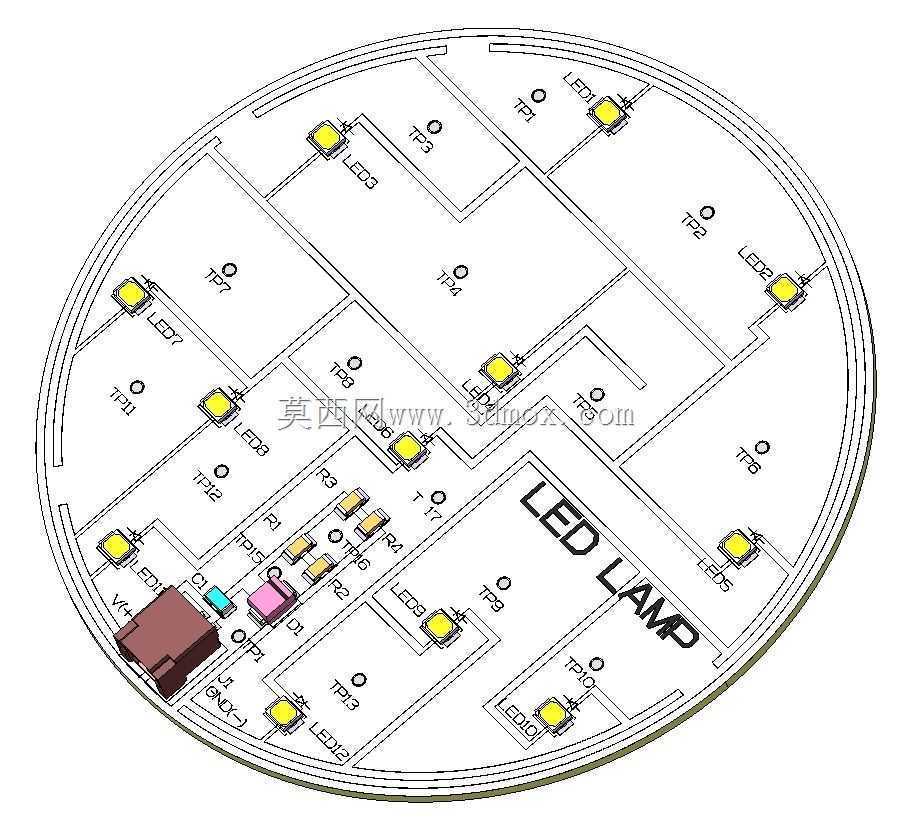

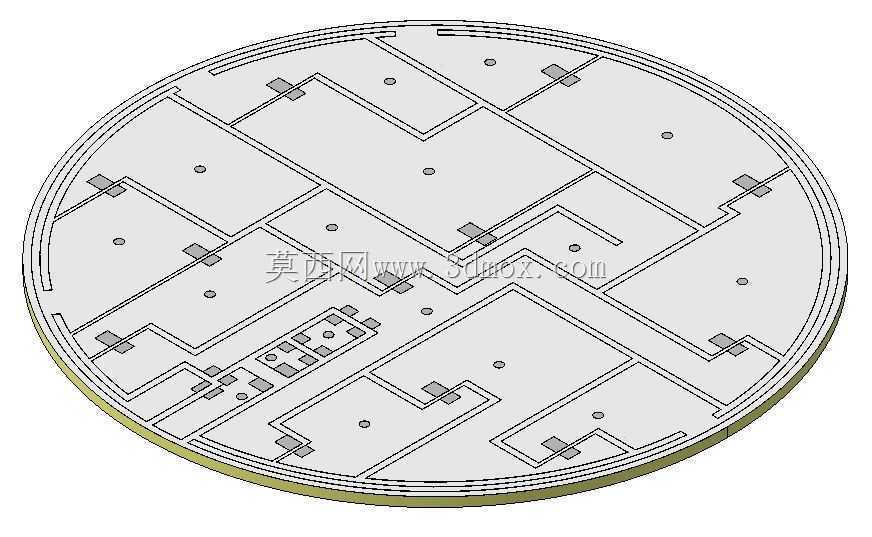

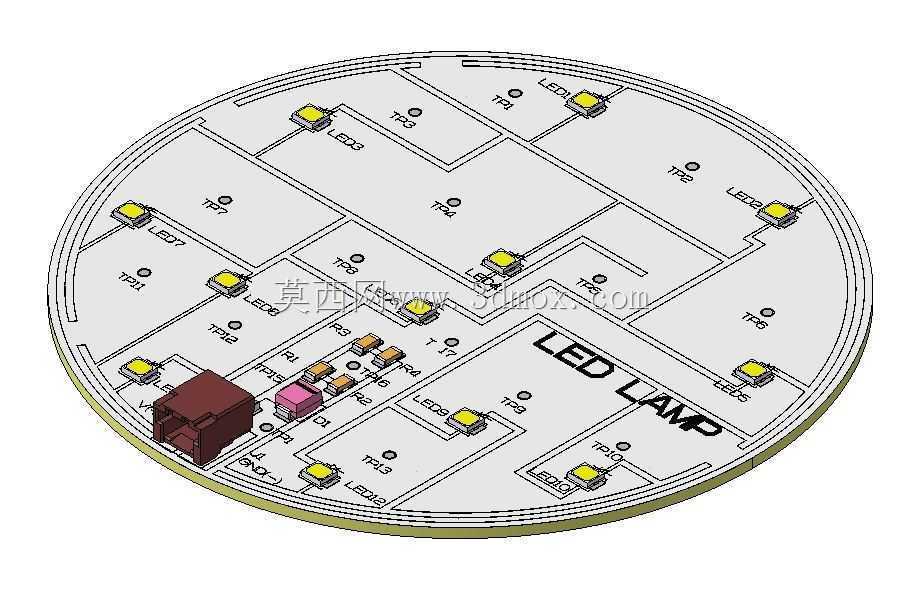

　　从电路布局看，板面布置多颗贴片LED，发光器件沿圆周和支路分散排布，使光线在圆形出光面上更均匀，避免单点亮斑过重。LED之间串联、并联走线结合，能够在有限板面上形成稳定的电流路径；板上还布置电阻、电容、二极管及小型连接器件，用于限流、整流、滤波和电源接入。输入端采用贴片接插件，线束插拔后即可完成供电，减少手工焊接环节，也便于灯具产线快速装配。

　　设计时首先要确定的是发光面边界。圆形PCB的外径不能与灯罩内壁发生干涉，同时LED焊盘需落在光学设计要求的有效发光区内。若LED过于靠近板边，光线可能被灯壳侧壁遮挡；若过于集中，则中心照度高、边缘暗区明显。当前布局把LED分布在多个径向位置，配合反光杯或扩散罩后，可形成较柔和的面光源效果。板边走线与焊盘距离需要满足制造工艺要求，防止外形加工时损伤铜箔。

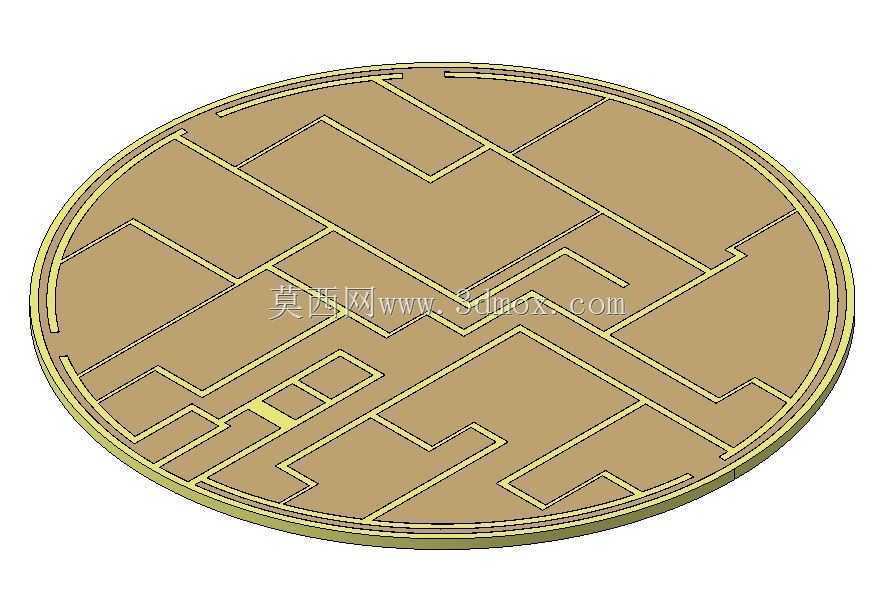

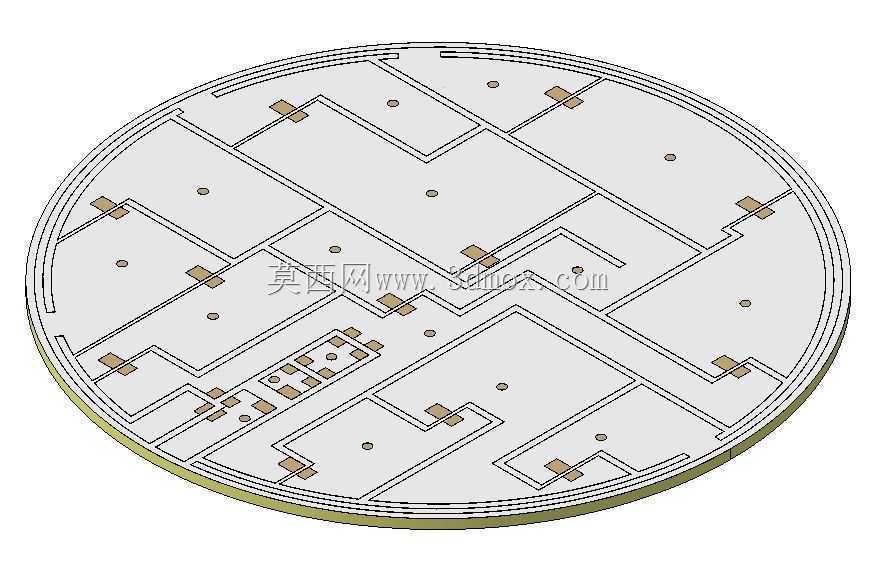

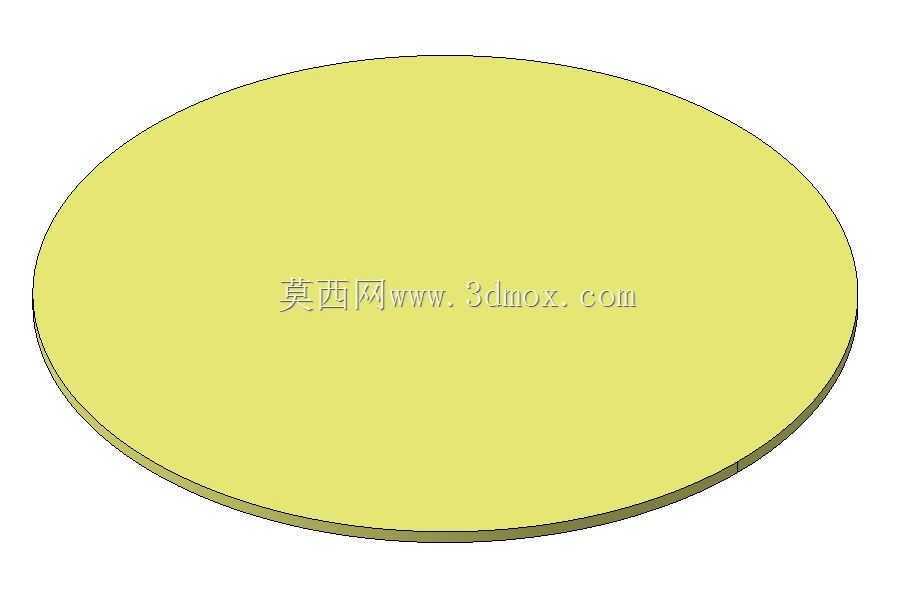

　　板材选用FR-4刚性基板，单层铜结构即可满足这类低压直流照明回路的连接需求。白色阻焊层有利于提高板面反射率，减少LED侧向光线被基板吸收；黑色丝印标识器件位号、极性和线路方向，方便SMT贴片、返修和检验。板厚控制在轻薄范围内，既能保证贴片回流焊时的平整度，也不会过多占用灯具轴向空间。对于汽车使用环境，光源板周围通常还会配合灯壳、密封垫和散热结构，PCB本身通过铜箔、焊盘和安装接触面传递部分热量，因此LED焊盘与走线铜面应尽量保留足够面积，以降低局部温升。

　　安装边界方面，圆形板在三维结构中需要重点校核三个方向：径向外径、元件高度和接插件插拔空间。板面上贴片电阻、电容高度较低，对轴向空间影响小；接插件和较高封装元件应避开透镜、灯罩压圈以及螺钉柱。若灯具采用螺钉固定，孔位周边要留出绝缘间隙，不能让金属螺钉压到走线或焊盘；若采用胶粘或卡扣固定，则外缘圆度和平面度会影响装配可靠性。接插件位置宜靠板边布置，使线束走向顺畅，避免导线跨过LED发光区造成阴影。

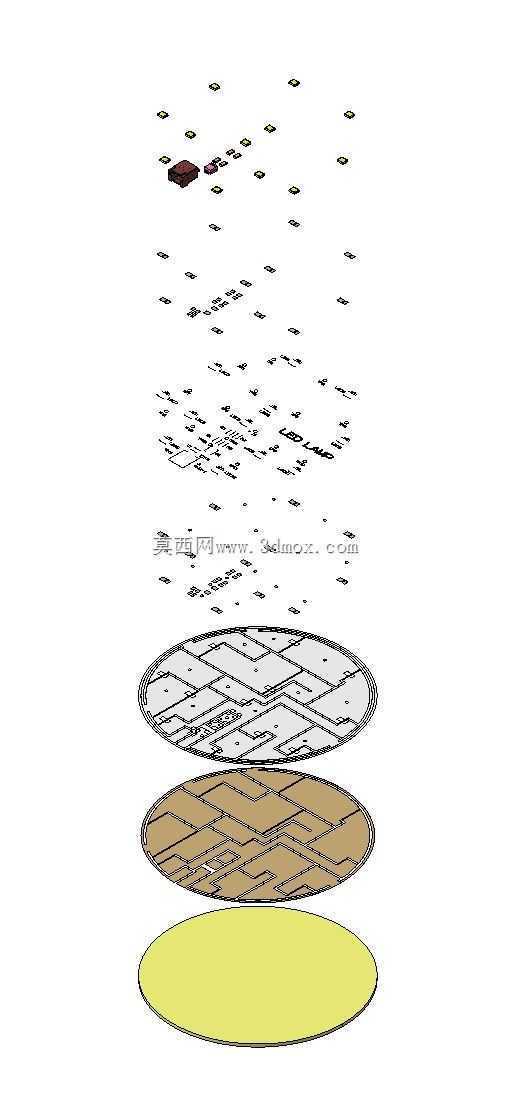

　　在功能实现上，该组件把发光器件、限流元件和接入接口集成在同一圆板上，结构紧凑，适合小空间灯具。工程建模时需要准确还原LED封装、电阻电容、接插件、丝印轮廓和板边形状，尤其要体现极性方向与元件高度，便于后续进行灯具干涉检查、光路评估和线束布置。对于结构工程师而言，这种板件不是孤立零件，而是与灯罩、透镜、反光件、后盖和连接器共同构成照明模组；建模过程中应把PCB作为电子件与机械壳体之间的接口对象，重点检查发光点位置、元件禁布区、安装贴合面和维修插拔空间。

　　实际装车环境中，车灯内部会经历振动、温度循环和密闭空间热积累，因此板件布局不宜让大质量元件悬空布置，接插件周围也要保留足够握持与插拔区域。圆形基板在狭小灯腔内具有较好的空间利用率，分散LED的方式还能降低单颗器件失效对整体照明的影响。通过该三维结构，可以直观看到光源板从电路承载、元件贴装到灯具机械适配的完整设计关系，为汽车照明小模组的结构细化和装配验证提供参考。
