汽车车门内饰扶手挡板注塑结构件

　　这款塑料结构件定位在乘用车车门内饰板的乘员操作区域，是门内扶手总成外侧的遮挡与安装承托部件，日常使用中既承担扶手区域的外观包覆作用，也为车窗控制按键、扶手拉手、车门内拉手相关的安装点位提供定位边界，同时遮挡门内钣金、线束、升降器机构的外露间隙，避免乘员直接接触内部运动件与走线，兼顾内饰触感安全与装配规整度。

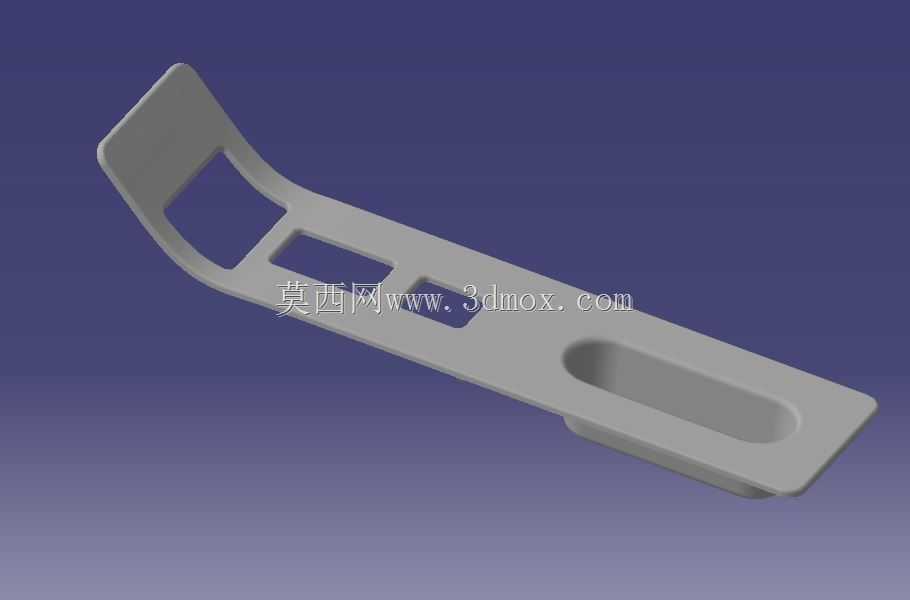

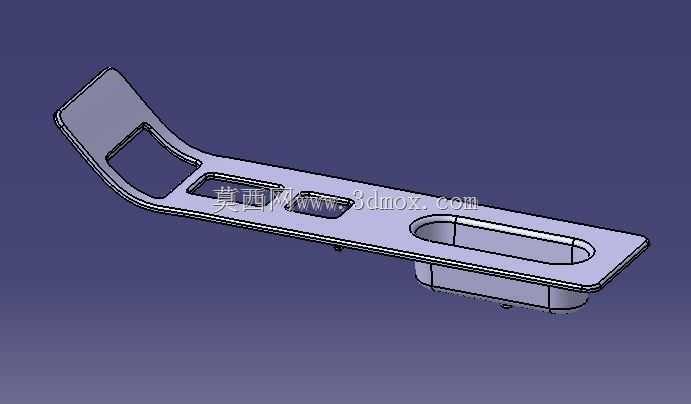

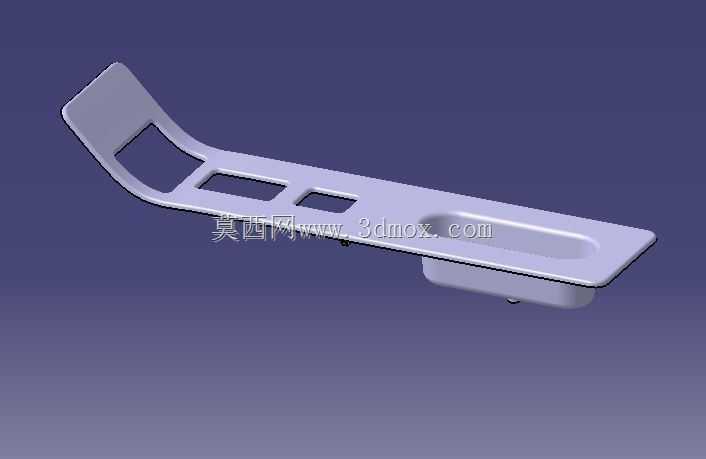

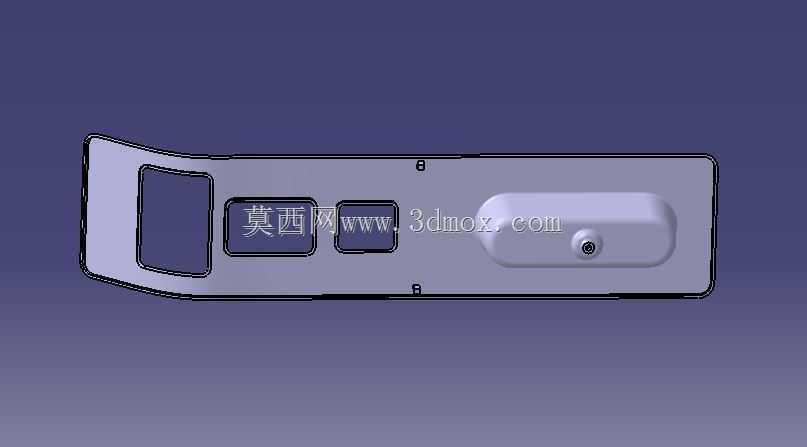

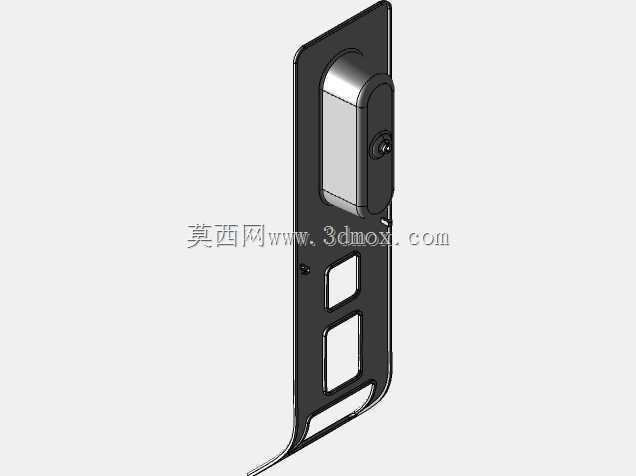

　　从实际装车场景来看，该部件布置在车门内饰板靠近乘员手肘的侧方区域，乘员上下车扶持、手肘倚靠、操作车窗按键时都会频繁接触该区域，因此结构设计上没有采用单薄的平直平板造型，整体沿车门内饰的曲面走向做了长条形立板构型，下部延伸出带弯折的贴边轮廓，能够顺着门内钣金的冲压曲面贴合，边缘预留的翻边结构可以和内饰板的卡槽、热熔柱点位对齐，装配后不会出现局部翘边、缝隙不均的问题。立板上部预留的异形开孔与内嵌凸台，对应扶手拉手或者控制开关面板的安装位，开孔周边做了局部加厚的凸缘，避免频繁插拔按键、拉扯扶手时出现孔边开裂；板身中部的两处矩形镂空，一方面用于避让内饰板背后的卡扣、线束接头或者扶手加强筋的凸起，另一方面也能减少纯实心大板带来的缩痕风险，控制注塑件的冷却变形量。

　　设计思路上优先平衡了内饰外观要求与塑料件的成型工艺性：外露的大面区域做了顺滑的弧面过渡，没有突兀的棱角，既符合车内内饰的触感要求，也能避免应力集中在尖角位置；背面非外观面可以根据受力需求布置加强筋，筋位厚度控制为主壁厚的0.6倍左右，防止正面出现缩印。下部的弯折支脚并非多余造型，而是对应车门内饰板下部的定位缺口，装配时可以先将支脚卡入钣金或者内饰基板的预留槽内做预定位，再依次压合周边卡扣、锁付固定螺丝，大幅降低流水线装配时的对位难度，也能避免车辆行驶振动过程中板件出现异响。

　　安装边界方面，该部件的整体轮廓为狭长竖版构型，厚度方向的占用空间被严格限制，不会过度侵占车门内饰板与门钣金之间的有限腔体，避让开玻璃升降器的运动行程、车门线束的走线路径以及防水膜的粘贴区域；所有和周边件配合的边缘都预留了均匀的设计间隙，考虑塑料件的受热膨胀量以及整车振动后的位移余量，不会在高温暴晒后出现板件顶抵周边饰条、产生异响或者变形的问题。材料选型上通常采用具备一定韧性与耐候性的内饰级聚丙烯或者ABS改性材料，表面可以根据整车内饰风格做皮纹、哑光或者喷涂处理，长期受手肘摩擦、阳光直射也不容易出现发白、褪色问题。结构校核过程中需要重点验证扶手区域的按压刚度：乘员手肘倚靠时板件不能出现过大的挠度，开孔周边、弯折根部这些高应力位置要通过圆角过渡、局部加厚来分散载荷，避免长期使用后出现断裂；同时还要匹配整车的侧面碰撞安全要求，外露区域不能有硬质尖锐凸起，在乘员肢体意外磕碰时能够通过适度的形变缓冲冲击力，兼顾使用耐久与车内安全防护的需求。
