乘用车左前车门总成结构数模

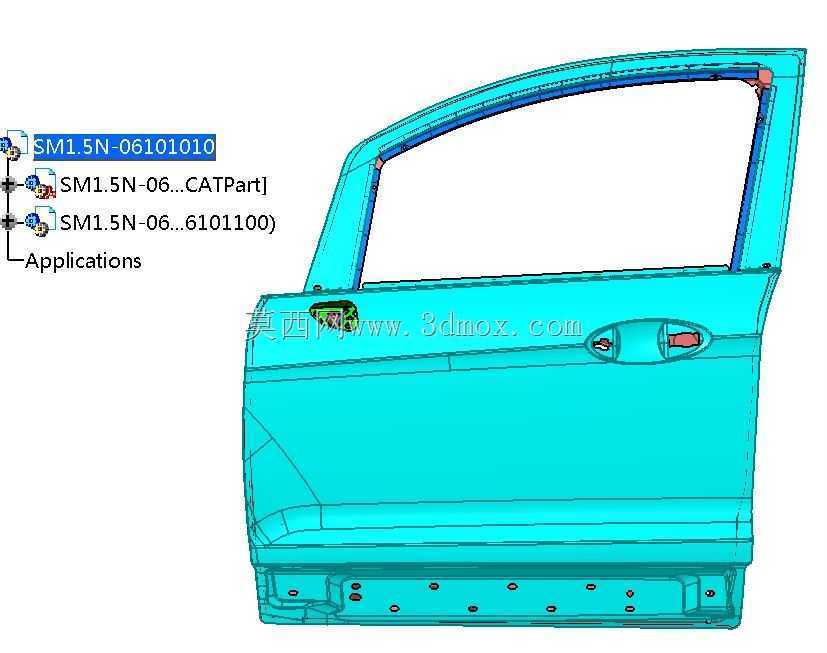

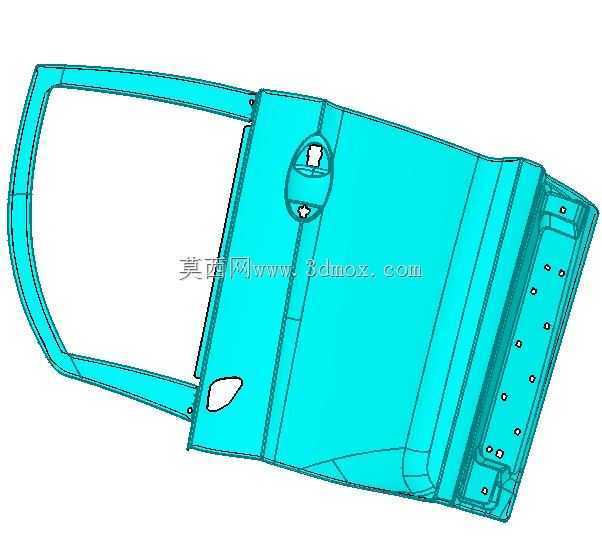

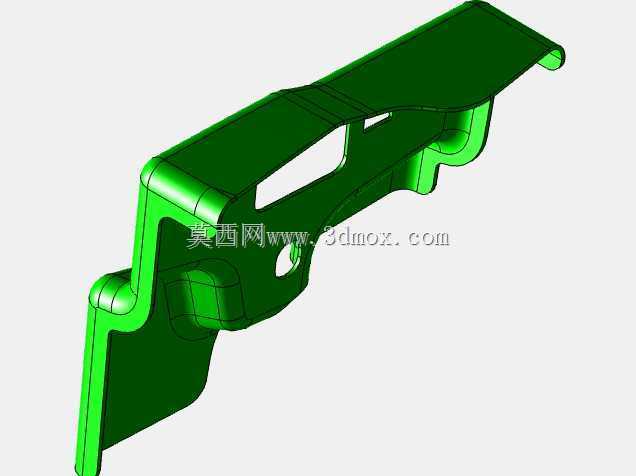

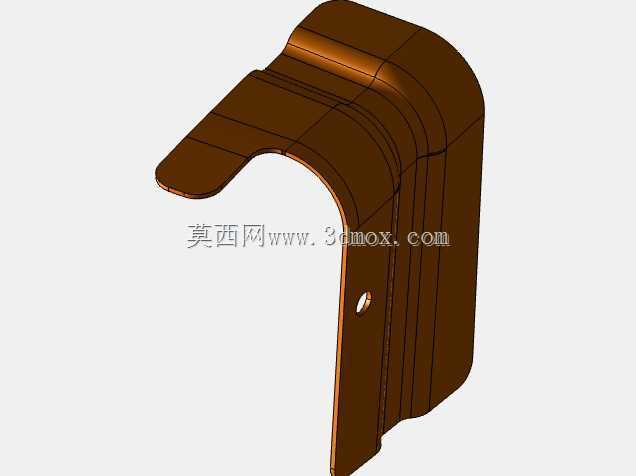

　　这套左前车门总成数模围绕乘用车侧门的完整装配关系搭建，覆盖外板、内板、窗框加强段、门锁安装位、外拉手基座、铰链贴合面以及下沿防撞安装点位，可直接用于车身开闭件的结构校核、冲压工艺分析与总装干涉检查。从整车布置逻辑来看，车门作为乘员舱侧面的核心开闭件，既要承担日常开启关闭的反复载荷，也要在侧面碰撞工况中传递和分散冲击力，同时还要兼顾玻璃升降、密封条压缩、门锁锁止、外饰对齐等多项功能，数模里把各层钣金的搭接边、焊点预留区、螺栓过孔以及定位基准都做了还原，能清晰看到内板腔体的加强筋走向和外板的型面曲率变化。

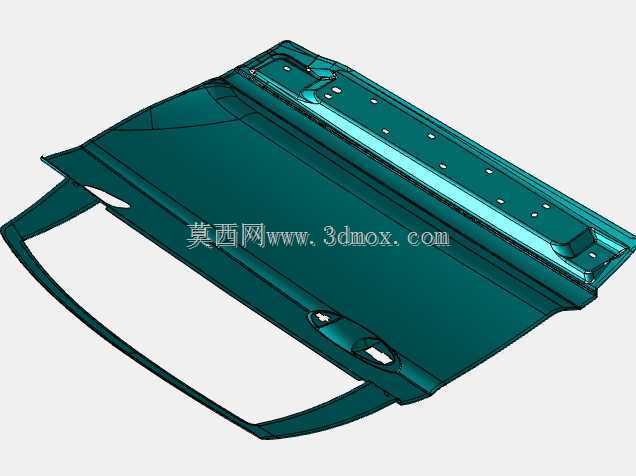

　　在实际开发场景中，这类车门数模最先用于车身数据冻结前的间隙面差校核：前端与A柱、翼子板的匹配边界需要控制均匀缝隙，后端与B柱、后车门的对接面要保证密封条压缩量一致，上沿窗框要和车顶侧围、前风窗边角顺滑过渡，下沿则要避让侧裙、门槛梁的安装空间。数模中窗框区域的弧形轮廓直接决定玻璃升降导轨的布置路径，玻璃在升降过程中不能与内板加强梁发生干涉，导轨的安装支架需要在内板上找到刚性足够的点位，避免玻璃运行时出现晃动或异响。外板的大面型面采用平缓的冲压曲率，既满足外观光影要求，也控制了冲压拉延的成形难度，门把手区域做了局部凹陷造型，背后对应加强板用来分散拉手操作时的局部应力，防止长期使用后外板出现按压变形。

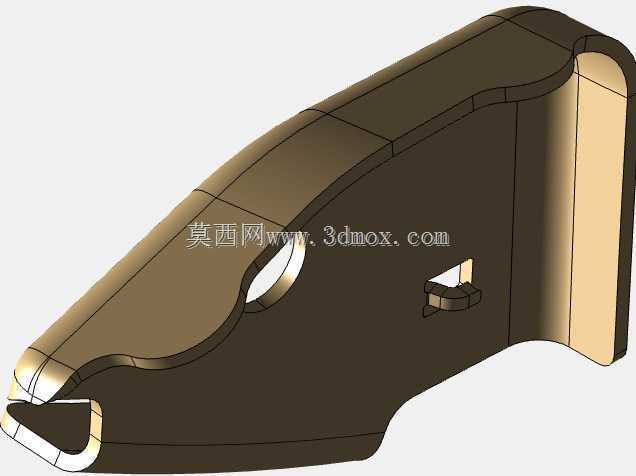

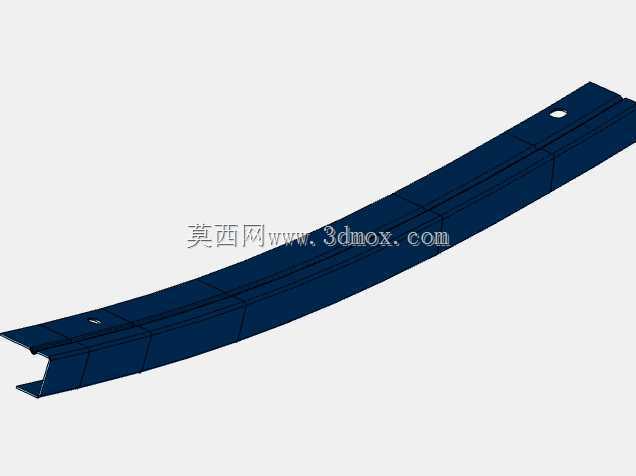

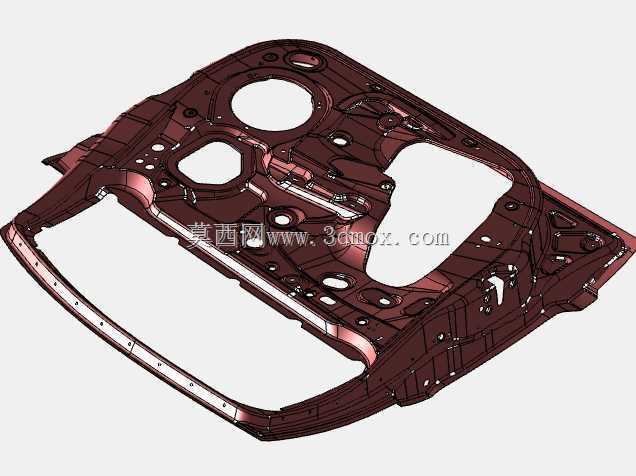

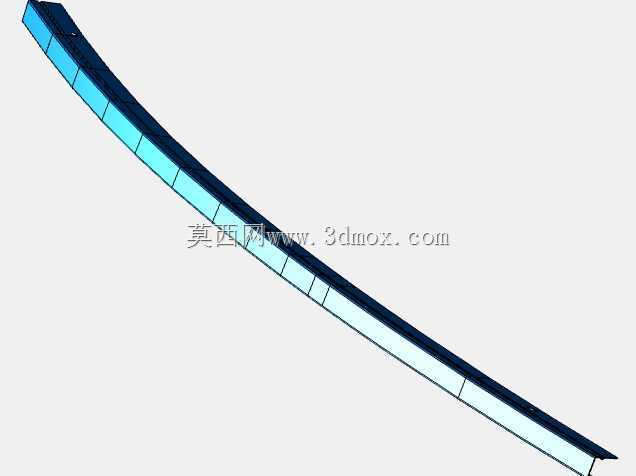

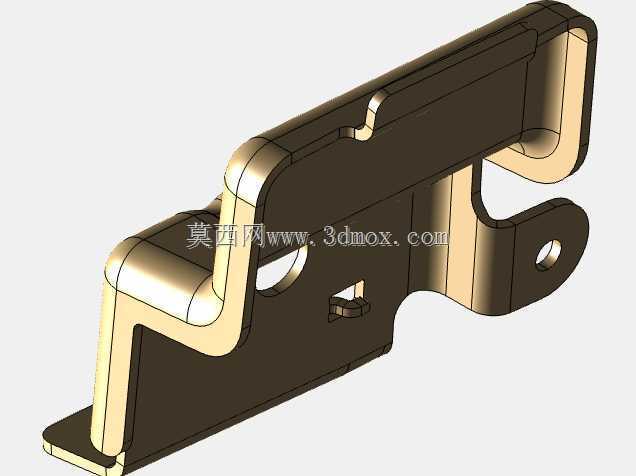

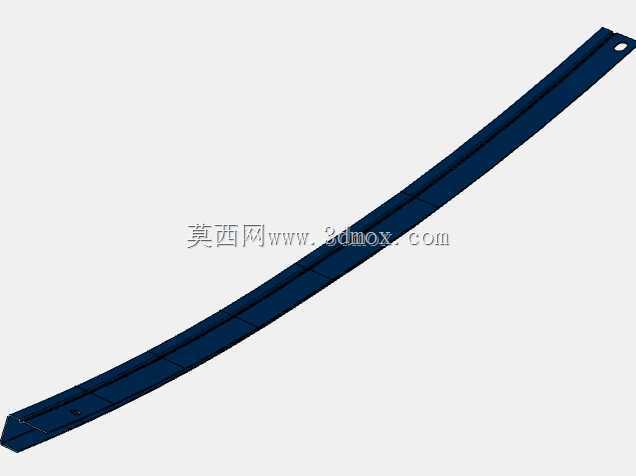

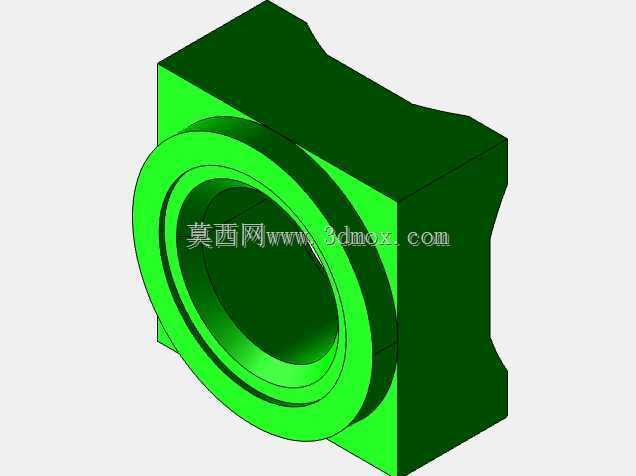

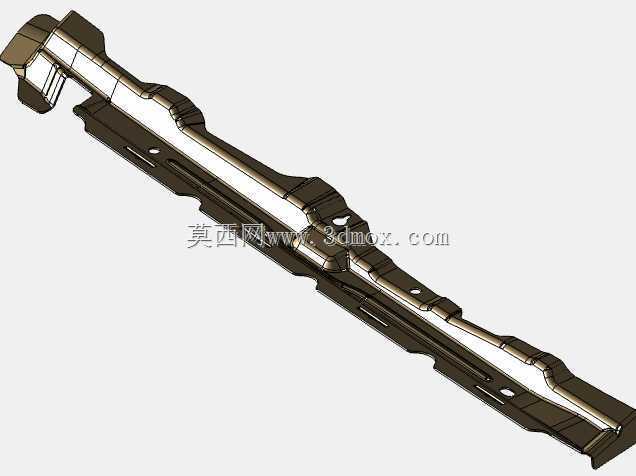

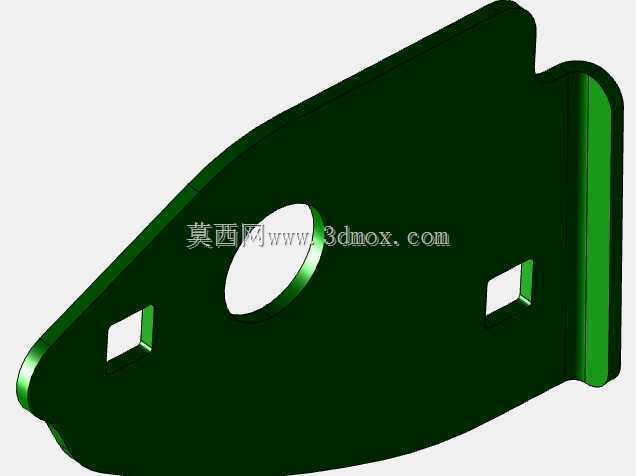

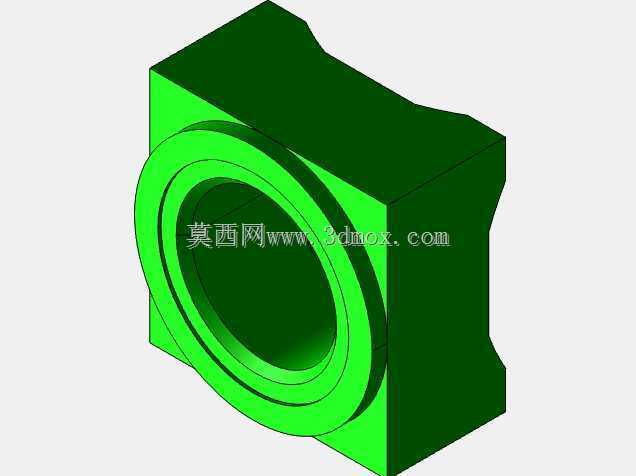

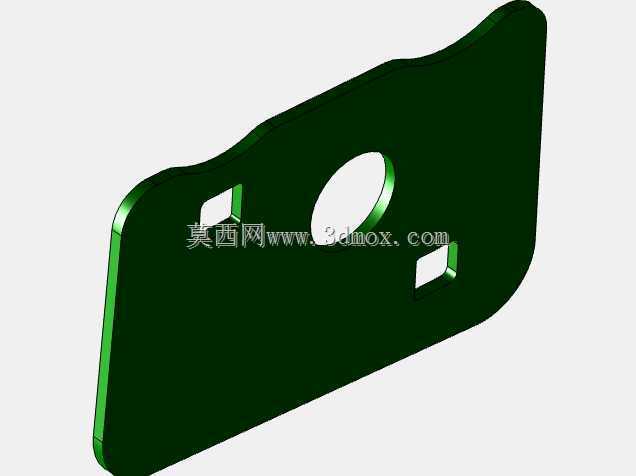

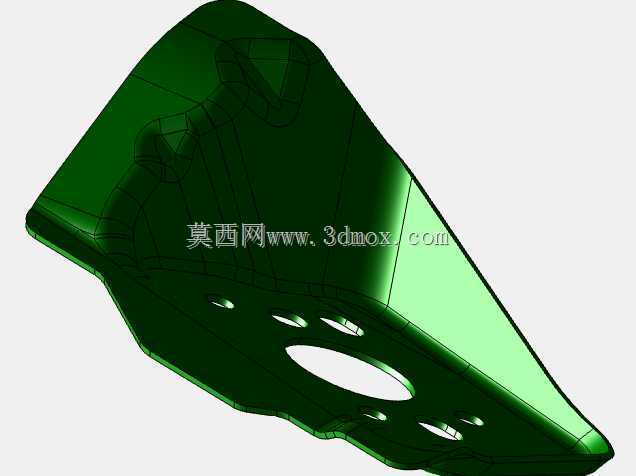

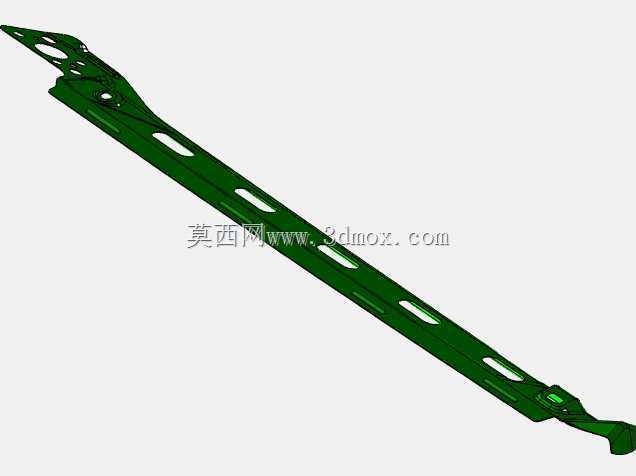

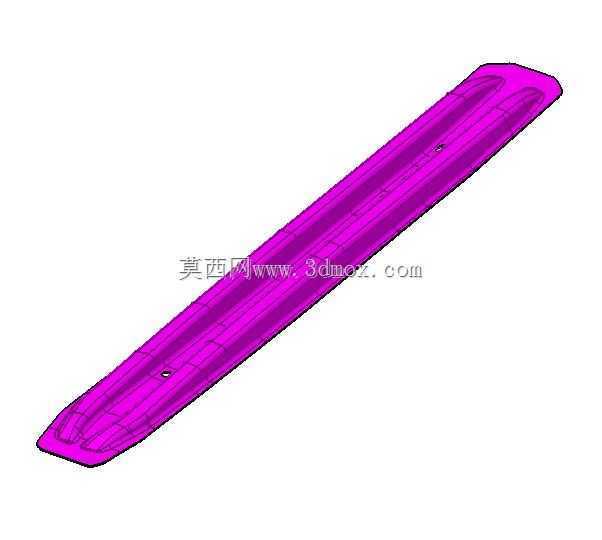

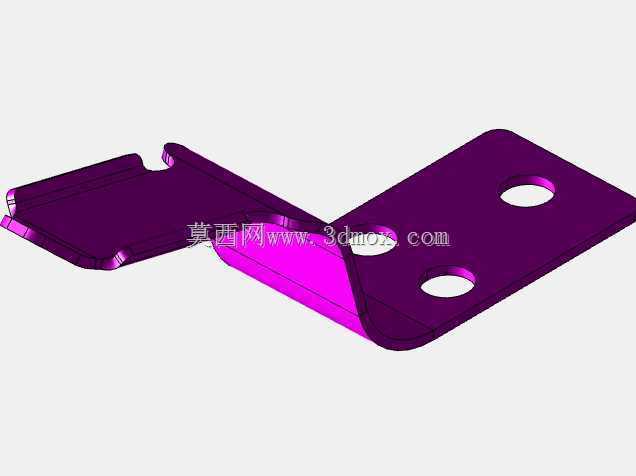

　　车门内板作为整个总成的承载基体，上面分布了门锁、玻璃升降器、扬声器、防水膜、线束卡扣、内饰板的全部安装点位，数模里可以看到内板下部预留了一排规则的安装孔和定位凸台，这些点位在焊装阶段用来固定工装夹具，在总装阶段则对应各附件的装配基准。腔体内部的防撞梁布置路径沿着车门侧面受力方向延伸，两端搭接在车门铰链侧和门锁侧的加强板上，碰撞时能把外力传递到车身立柱结构，避免车门大面积侵入乘员空间。铰链安装面做了双层钣金加厚处理，螺栓孔周边的凸焊螺母位置都预留了足够的操作空间，保证总装车间拧紧紧固件时工具可以顺畅伸入。

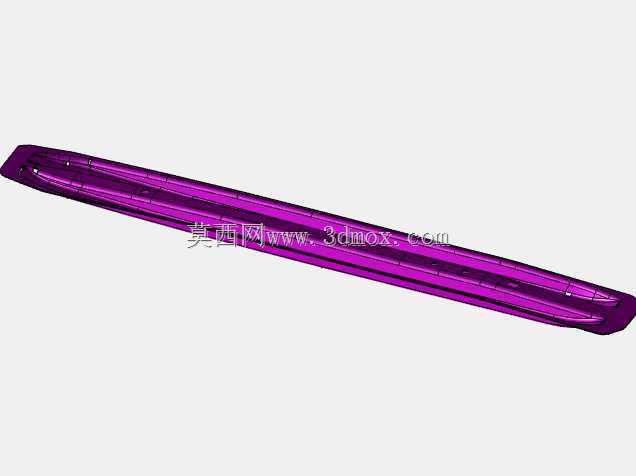

　　从安装边界来看，车门整体通过上下两个铰链与A柱总成连接，铰链轴线的倾角在数模中已经按开门限位、关门自重趋势做了设定，既能够保证车门开启时不会与翼子板发生摩擦，也能让车门在全开位置保持稳定、在半关位置具备自动吸合的趋势。门锁侧的锁扣对应B柱上的安装座，锁体与锁扣的啮合位置需要和密封条的反力匹配，关门时的阻力感、锁止的清脆度都依赖这部分的位置精度。窗框周边的密封沟槽沿着整个上轮廓连续布置，玻璃升起后两侧与泥槽、顶部与密封条形成完整的密封环，阻隔雨水、风噪进入车内。车门下沿设计了排水孔和防尘翻边，雨水顺着玻璃内侧流入腔体后可以从下沿排出，避免长期积水造成钣金腐蚀。

　　针对工艺端，数模中外板的分模线、内板的拉延深度、各加强件的翻边高度都具备冲压工艺参考价值，包边区域的外板翻边角度预留了机器人滚边的操作空间，内外板合装后的包边宽度均匀一致，既保证连接强度，也为外饰饰条的安装留出贴合面。线束从车身A柱通过铰链侧的橡胶护套管穿入车门腔体，走向沿着内板加强筋布置，卡扣孔位避开了玻璃运动区域和升降器运动行程。整个数模完整呈现了车门从外覆盖件到内部承载结构、从附件安装到整车匹配的全部几何关系，能够帮助结构工程师快速理解开闭件的设计逻辑，也可作为冲压、焊装、总装各环节做工艺规划的直观参照。
