汽车前翼子板参数化结构设计

　　前翼子板作为车身前部最外侧的覆盖件之一，核心作用是在车轮跳动行程内提供遮蔽与防护，同时承担整车前部的气动导流与外观分缝职责。它安装于前保险杠侧端、发动机舱侧围、A柱下沿与车门前缘之间的边界区域，下方留出完整的轮拱开口，以保证前轮在转向、上下跳动及悬架全行程运动时不发生干涉。

　　从结构功能上看，该件需要同时满足几项相互制约的要求。其一，轮拱轮廓必须包络轮胎在最大转向角、满载压缩与极限回弹工况下的运动轨迹，预留合理的安全间隙，避免碎石、泥水直接甩入机舱或撞击车门；其二，上沿与引擎盖、前大灯、保险杠的配合面需要严格控制分缝均匀度与面差，这直接决定整车外观精致度；其三，件体本身为薄壁冲压钣金，需在保证刚度、抗凹陷能力的前提下控制重量，因此型面多采用大曲率顺滑过渡并辅以局部加强筋与翻边。

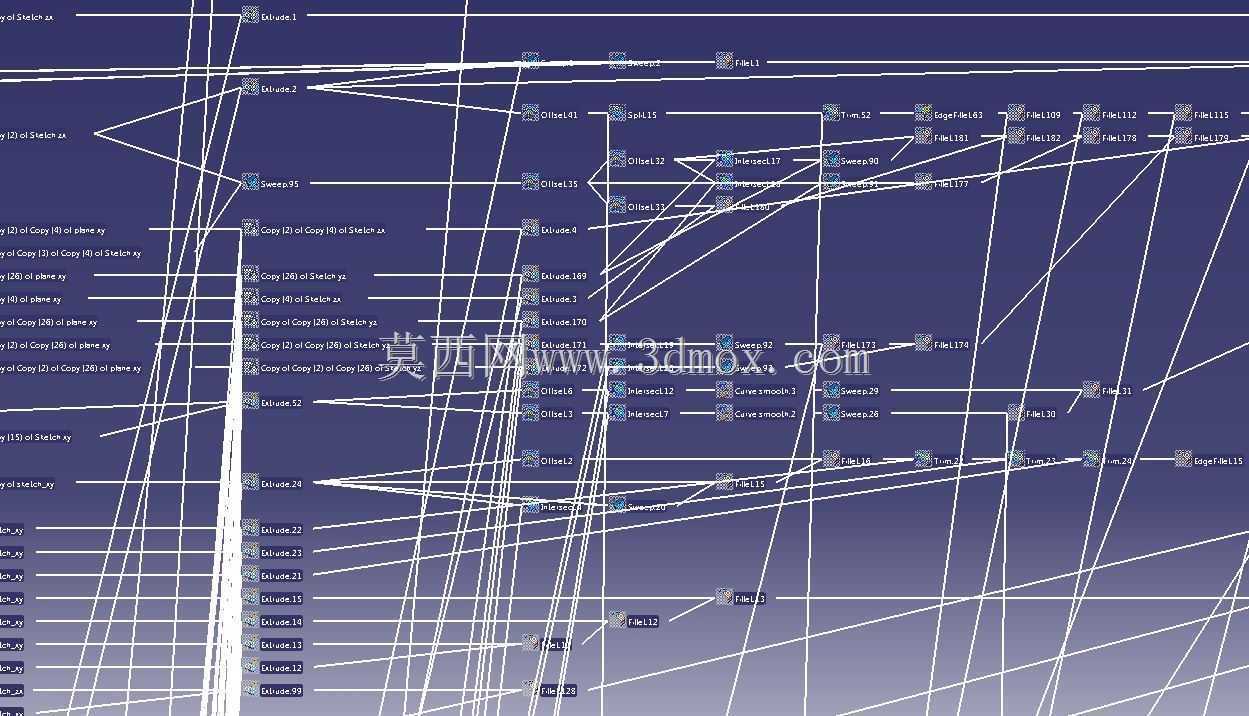

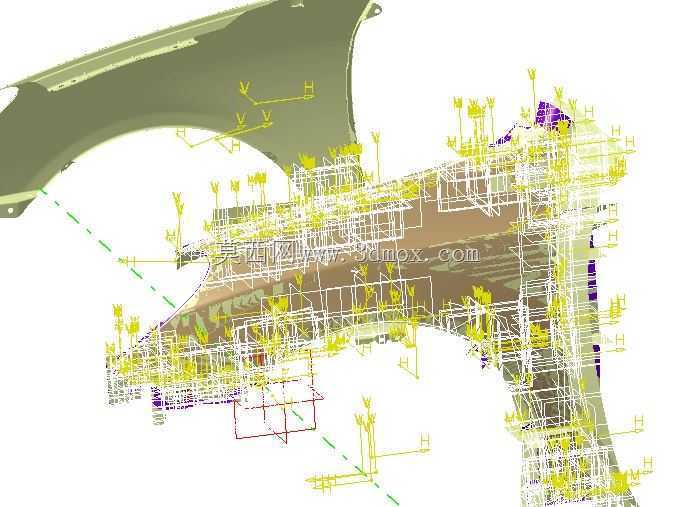

　　参数化建模的价值在这类覆盖件上体现得尤为充分。翼子板的外形并非自由造型，而是由一组可驱动的关键参数约束：轮拱中心位置与半径、前端与保险杠搭接的边界曲线、上沿安装边的走向、后侧与车门的分缝线、以及与大灯包络的贴合面。建模时先以骨架曲线锁定这些边界，再通过扫掠与多截面曲面生成主型面，后续若轮距、轮胎规格或大灯造型发生变更，只需调整对应参数即可整体再生，大幅减少返工。

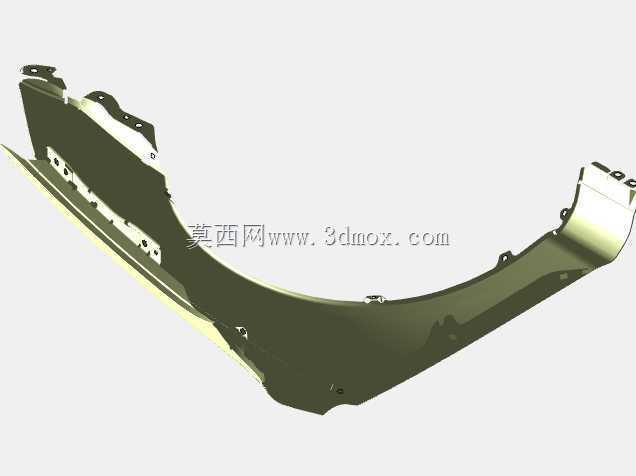

　　安装边界方面，翼子板上沿通常沿机舱侧梁布置一排安装点，通过螺栓固定于车身翼子板支架；前端向下延伸出带孔的安装耳，与保险杠支架及大灯侧支架对接；后侧靠近车门处设置定位翻边，控制与前门的间隙面差；下端则预留与挡泥板、侧裙衔接的卡扣或螺钉孔位。图中件体下缘可见的成组小孔与翻边，正是用于安装挡泥衬板及固定线束卡扣的结构特征，这些孔位的位置公差直接影响装配一致性。

　　从冲压工艺角度审视，型面设计需兼顾拉延成形性：主曲面应保证材料在拉延过程中均匀进料，避免局部急剧变深导致开裂或起皱；周圈的压料面与工艺补充面在数模中虽不体现于成品，却决定了回弹趋势。翼子板属于典型的A级覆盖件，外表面要求高光顺度，曲率分布连续，反射线无扭曲，这对曲面建模的阶次与连续性控制提出了较高要求。

　　在实际整车开发流程中，翼子板数模往往要与周边件并行迭代：轮胎包络更新会迫使轮拱线外扩，行人保护法规对翼子板上沿的溃缩空间提出要求，头部碰撞区域需保证与下方硬点之间有足够的变形间隙。因此参数化骨架中通常会把这些法规间隙与运动间隙作为校验特征嵌入，再生后即时检查最小距离，使结构设计与法规校核同步推进。

　　对于三维建模从业者而言，这类件的训练重点在于曲面质量与边界约束的平衡：既要让外观型面流畅饱满，又要让所有安装点、搭接面、定位特征在参数变动后依然保持正确的装配关系。理解翼子板在车身上的定位逻辑、与相邻件的公差分配以及冲压成形的工艺约束，才能建出既好看又能落地制造的覆盖件数模，而不是停留在单纯的外观造型层面。
