钻头刃磨工装夹具三维结构设计

　　在机械加工车间的日常运维场景里，钻头作为钻削工序的核心消耗刀具，其刃口的磨削精度直接决定孔加工的尺寸公差、表面粗糙度以及单支钻头的可复用寿命，以往依靠工人手持钻头在砂轮机上刃磨的作业方式，不仅对操作人员的技能熟练度要求极高，刃磨后的钻头顶角、后角、横刃斜角等参数一致性差，还容易出现刃口过热退火、角度偏差导致钻削时孔位偏移、钻头崩损等问题，这套钻头刃磨装置的三维结构，正是针对现场刃磨作业的痛点完成的结构设计。

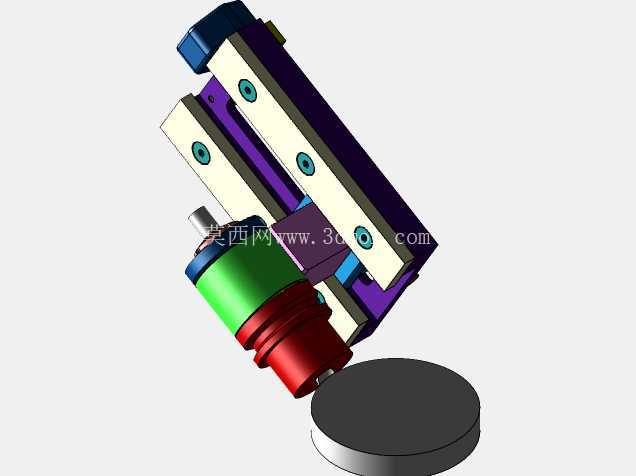

　　整套装置采用倾斜式进给的布局逻辑，核心的磨削执行端集成了可调整角度的安装基座，基座上配置的双平行直线导轨承担刃磨过程中的进给导向功能，导轨副选用的是常规滚动直线导轨结构，能够保证进给过程的直线度误差控制在微米级，避免刃磨过程中出现进给偏移导致的刃口形位公差超差。与导轨配合的滑动座上设置了多组角度调节锁紧结构，可根据不同直径、不同材质钻头的刃磨参数需求，调整磨削主轴的倾斜角度，适配高速钢钻头、硬质合金钻头等不同刀具的顶角、后角刃磨要求，角度调整到位后通过侧面的锁紧螺钉完成固定，防止磨削过程中出现角度窜动。

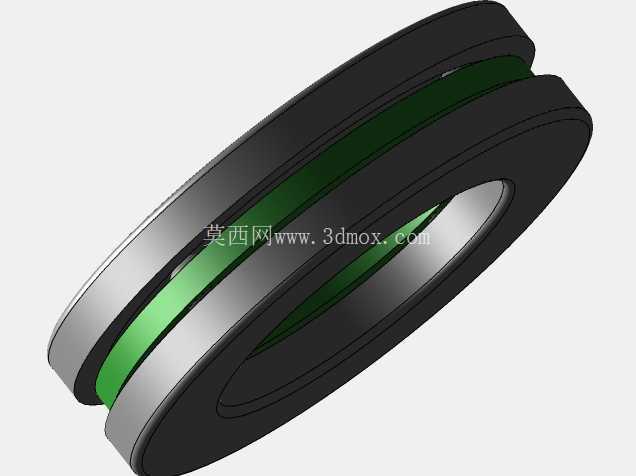

　　装置前端的磨削主轴单元采用分层式结构设计，主轴的装夹端可适配不同粒度的金刚石砂轮、刚玉砂轮，满足粗磨、精磨不同工序的加工需求，主轴的传动部分做了同轴度优化设计，保证砂轮高速旋转时的端面跳动量控制在允许范围内，避免刃磨时出现刃口振纹。下方设置的工件承载台用于放置待刃磨的钻头，承载台的高度可根据钻头装夹后的伸出长度做微调，保证钻头刃口与砂轮磨削面的接触位置处于最佳磨削区间。从安装边界来看，整套装置的整体结构紧凑，可直接安装在常规台式砂轮机或者小型工具磨床的工作台面上，不需要对原有设备做大规模改造，底部的安装孔位按照通用工装的安装尺寸设计，可通过T型螺栓快速完成固定，适配车间内多数现有磨削设备的安装接口。

　　在实际使用过程中，操作人员只需要将待刃磨的钻头装夹在配套的夹具上，调整好装置的磨削角度，沿着导轨方向平稳进给即可完成钻头的刃磨作业，不需要长期积累的手工刃磨经验，就能保证刃磨后的钻头参数一致性，大幅降低钻头刃磨的技能门槛，同时也能减少手持刃磨过程中砂轮机碎屑飞溅、操作不当导致的工伤风险。整套结构的设计没有采用复杂的非标定制零部件，多数结构件都可以采用常规的机加工艺完成制作，导轨、紧固件等标准件都可以直接采购市面上的通用型号，后期维护更换零部件的成本较低，适合中小型机加工车间的工具运维场景使用，也可作为小型工具磨床的配套附属工装，拓展原有设备的钻头刃磨功能。在结构细节处理上，导轨的两端都设置了限位结构，防止进给过程中滑动座脱出导轨，磨削主轴的外壳做了防滑纹理设计，方便操作人员调整角度时握持操作，各个锁紧螺钉的位置都设置在便于操作的外侧，不需要借助特殊工具就能完成角度调整和锁紧操作，整体的操作逻辑符合一线操作人员的使用习惯，没有冗余的功能结构，所有结构设计都围绕钻头刃磨的精度保证、操作便捷性两个核心目标展开。
