汽车车窗玻璃升降器钣金安装支座

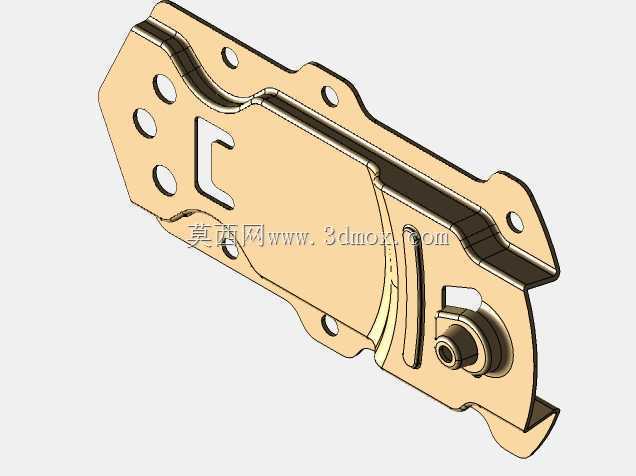

　　该钣金件属于乘用车辆车门内部玻璃升降系统的核心承载安装构件，日常装配在车门内板与升降传动机构之间，承担升降器导轨、驱动臂或拉索轮组的定位、载荷传递与车门钣金连接作用。车门在整车使用周期内会经历反复升降振动、关门冲击、温差形变以及长期颠簸载荷，这类支架必须在薄料厚度下兼顾刚性、定位精度与装配容错性。从结构上看，件体采用异形轮廓薄板冲压成型，边缘多处翻边与局部折弯形成盒式加强截面，能够显著提升平面外抗弯能力；板面上分布的圆孔用于螺栓或铆钉固定，异形缺口则为传动臂、转轴或卡扣提供避让空间。端部带卷圆衬套的铰接位是受力关键区域，模型中通过局部拉伸、翻孔与加强凸台来分散接触应力，避免薄板在反复摆动中出现孔口撕裂。

　　设计时首先要服从车门内板的边界：支架外轮廓不能与门内防撞梁、防水膜、线束卡扣及扬声器安装位干涉，同时要保证玻璃导轨在上下行程中的平行度。安装孔位并非简单均布，而是依据车门钣金焊点和升降器受力方向布置，靠近驱动端的孔位承担更大拉拔载荷，因此周边保留较宽材料带并配合翻边加强；远离驱动端的孔位主要起限位作用，可适当利用减重孔降低件重。板面多个圆形减重孔经过孔径与孔边距校核，孔边到折弯线保留足够距离，防止冲压时孔位变形或使用中产生应力集中。中间异形开口既为运动件留出摆动空间，也减少了大面积平板的共振风险。折弯方向和翻边高度需要结合冲压工艺确定，过深拉伸会增加开裂风险，过短翻边又无法形成有效加强，因此在数模阶段就要同步检查展开料、

　　折弯半径和冲压方向。铰接部位的同轴度直接影响升降臂转动平顺性，若孔位偏斜，玻璃上升过程中会出现卡滞、异响或两侧速度不均；建模时应以转轴轴线为基准建立装配特征，再反向约束安装孔与贴合面。支架与车门内板之间通常采用面接触，局部凸台可控制贴合区域，避免因钣金焊接变形造成整件悬空。对于玻璃升降器而言，支架不仅是固定件，也是传动系统几何精度的基准：它决定驱动臂起始角、导轨安装距以及玻璃夹持点的运动轨迹。实际选型或逆向设计时，需要先确认升降器形式，叉臂式结构更关注铰接孔强度和摆动间隙，绳轮式结构则更重视导轨安装面平直度与拉索走向避让。该件外形随车门内腔走势呈狭长不规则状，长度方向覆盖升降器主要支撑跨距，宽度方向压缩在门内板与内饰板之间，

　　所有突出折弯均不能顶碰防水膜。装配边界还需考虑紧固件头部高度、工具进入角度以及生产线机械手抓取姿态，孔位附近要留出扳手或电动枪操作空间。钣金边缘做钝化与圆角处理，既保护装配人员，也避免割伤车门防水膜。数模表达中应保留等料厚、折弯内R、翻孔高度和加强筋特征，便于后续展开计算与模具工序排布；受力区域可通过截面惯性矩复核，薄弱位置优先用折弯和压筋加强，而不是单纯增加料厚。整体结构体现了汽车车身附件在有限空间内对强度、重量、成本和工艺性的平衡，适合用于车门机构设计、钣金冲压教学、升降器装配校核以及同类支撑件逆向参考。
