交流稳压器传动用渐开线直齿圆柱齿轮

　　在交流稳压电源的调压传动链路里，直齿圆柱齿轮是把伺服减速端的小扭矩高转速运动，转换为调压碳刷、调压器转轴所需低转速大扭矩动作的核心传力零件，这类齿轮不需要斜齿的轴向承载结构，也不需要锥齿轮的变向传动布局，平行轴布置的特性刚好匹配稳压器内部横向排布的伺服电机、减速箱与调压主轴的安装空间，在中小功率补偿式稳压器、接触式自耦调压器的传动模组中应用十分普遍。从实际使用工况来看，稳压器内部的齿轮传动不需要承受矿山、起重设备那样的大冲击载荷，日常运行以低速间歇动作为主，仅在输入电压波动触发调压动作时才会短暂啮合传动，长期静置时齿轮仅保持定位啮合状态，因此齿面接触强度、齿根弯曲强度的冗余量不需要按照重型传动设备选型，但对传动回程间隙、

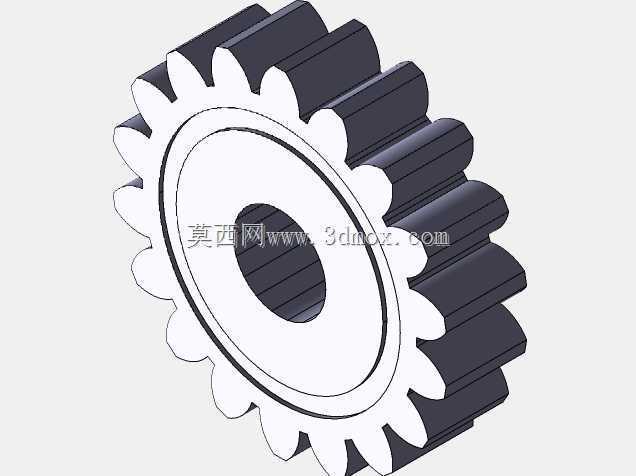

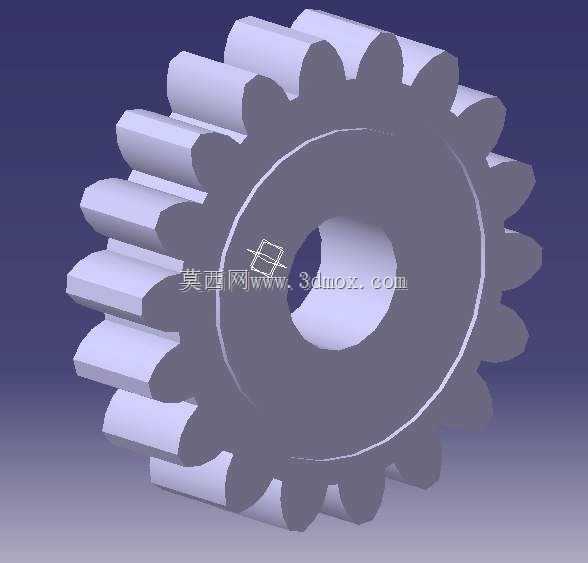

　　转动同轴度的要求更高——如果齿轮侧隙过大，碳刷走到调压指定位置后会出现小幅回退，直接导致输出电压稳压精度偏差，这也是这类小模数传动齿轮和通用动力齿轮设计思路的核心差异。建模过程中首先要敲定的是核心安装边界：齿轮中心的通孔为与调压转轴配合的基准孔，孔径公差需要和转轴的h6公差段匹配，建模时先绘制中心孔作为整个零件的装配基准，再向外推演齿根圆、齿顶圆的径向尺寸，避免先画齿形再反推内孔带来的同轴度偏差。齿形采用标准渐开线圆柱直齿轮廓，齿向沿齿轮轴向完全贯通，没有斜齿的螺旋升角，轴向两端的齿棱做了极小的倒角处理，既避免装配时齿边刮伤配合零件，也能在注塑或者机加工完成后去除毛刺，防止碎屑掉入稳压器的电气间隙里引发绝缘故障。齿轮的轴向厚度需要和配对啮合的小齿轮齿宽匹配，实际布局里小齿轮齿宽通常比大齿轮宽2到3毫米，保证轴向装配出现小幅累计误差时，全齿宽依然可以完全啮合，不会出现局部齿面接触、局部应力集中的问题。从外形尺寸的边界约束来看，齿轮的齿顶圆直径不能超出稳压器内部传动仓的预留空间，齿顶和仓体内壁之间要保留至少3毫米的安全间隙，避免长期运行积累的灰尘、纤维杂物卡入齿顶和壳体的缝隙中造成卡滞；中心安装孔的端面和转轴轴肩的贴合面要保证平面度，齿轮装入转轴后不能出现径向摆差，否则啮合时间隙会周期性忽大忽小，不仅调压动作会出现卡顿，长期运行还会造成齿面不均匀磨损。齿轮端面没有设计额外的减重孔，一方面是因为零件本身尺寸小、

　　实心结构的转动惯量完全在伺服电机的驱动负载范围内，另一方面实心腹板结构可以避免开孔位置出现应力集中，在频繁正反转的调压动作里，不会在孔边产生疲劳裂纹。和常规动力传输齿轮不同，这款齿轮的传动精度优先级高于极限承载能力：建模时齿形的渐开线起始圆、终止圆位置严格对齐配对齿轮的啮合区间，避免齿顶和配对齿轮齿根发生过渡曲线干涉，齿侧间隙按照最小侧隙要求设置，既可以补偿温度升高带来的热膨胀量，也不会因为间隙过大产生传动回程误差。在整机装配的维度上，两个平行啮合齿轮的中心距公差需要控制在很小的范围内，中心距过大则侧隙超标、调压定位不准，中心距过小则齿面啮合过紧、转动阻力变大，甚至出现卡齿堵转，导致伺服驱动器过流报警。

　　齿轮的轴向定位依靠转轴上的轴肩和轴用挡圈完成，齿轮端面和挡圈之间保留微小的轴向游动间隙，避免零件受热膨胀后轴向顶死。实际选材时这类齿轮常采用耐磨尼龙或者粉末冶金压制，尼龙材质自带自润滑特性，运转噪音极低，非常适合稳压器这类室内静置运行的电力设备，不需要额外加装润滑脂维护，也不会出现油污挥发污染内部电气元件的问题；粉末冶金材质则适合更大功率的稳压器传动场景，承载能力更强，一次压制成型后仅需少量后加工即可满足尺寸精度。整个零件的建模逻辑完全围绕装配基准、啮合精度、安装边界三个核心维度展开，没有多余的装饰结构，所有轮廓特征都服务于实际传动功能，齿部参数、内孔配合尺寸、轴向厚度、外圆安全间隙都可以直接对接后续的工程图出图、工艺编制和整机装配校验，在稳压器传动机构的设计迭代中，只需要调整齿数、模数、内孔直径几个核心参数，就可以快速衍生出适配不同功率等级调压机构的同系列齿轮零件，不需要重新搭建整个齿形轮廓和腹板结构，能大幅缩短传动模组的设计周期。
