工业传动齿轮箱壳体铸造结构

　　这套齿轮箱壳体结构面向中小功率机械传动场景，常见于轻工输送线、小型机床进给机构、非标自动化设备以及实验台架的变速单元。箱体作为传动系统的承载基体，内部需要容纳齿轮副、传动轴、轴承、挡圈、油封与润滑空间，外部则承担与机架、动力端、执行端之间的定位连接，建模时不能只把外形做出来，必须把装配关系、加工基准和检修空间一并考虑。

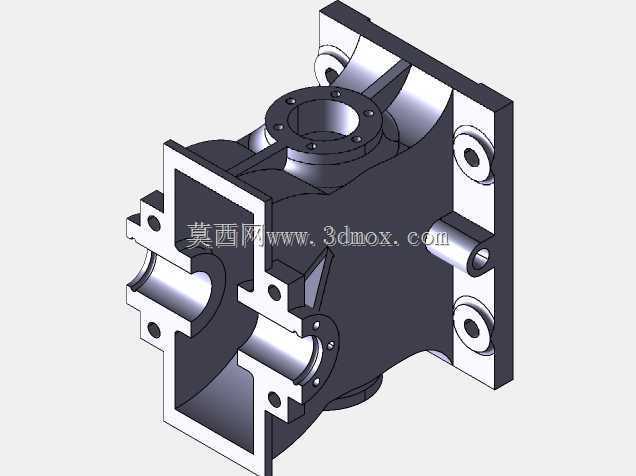

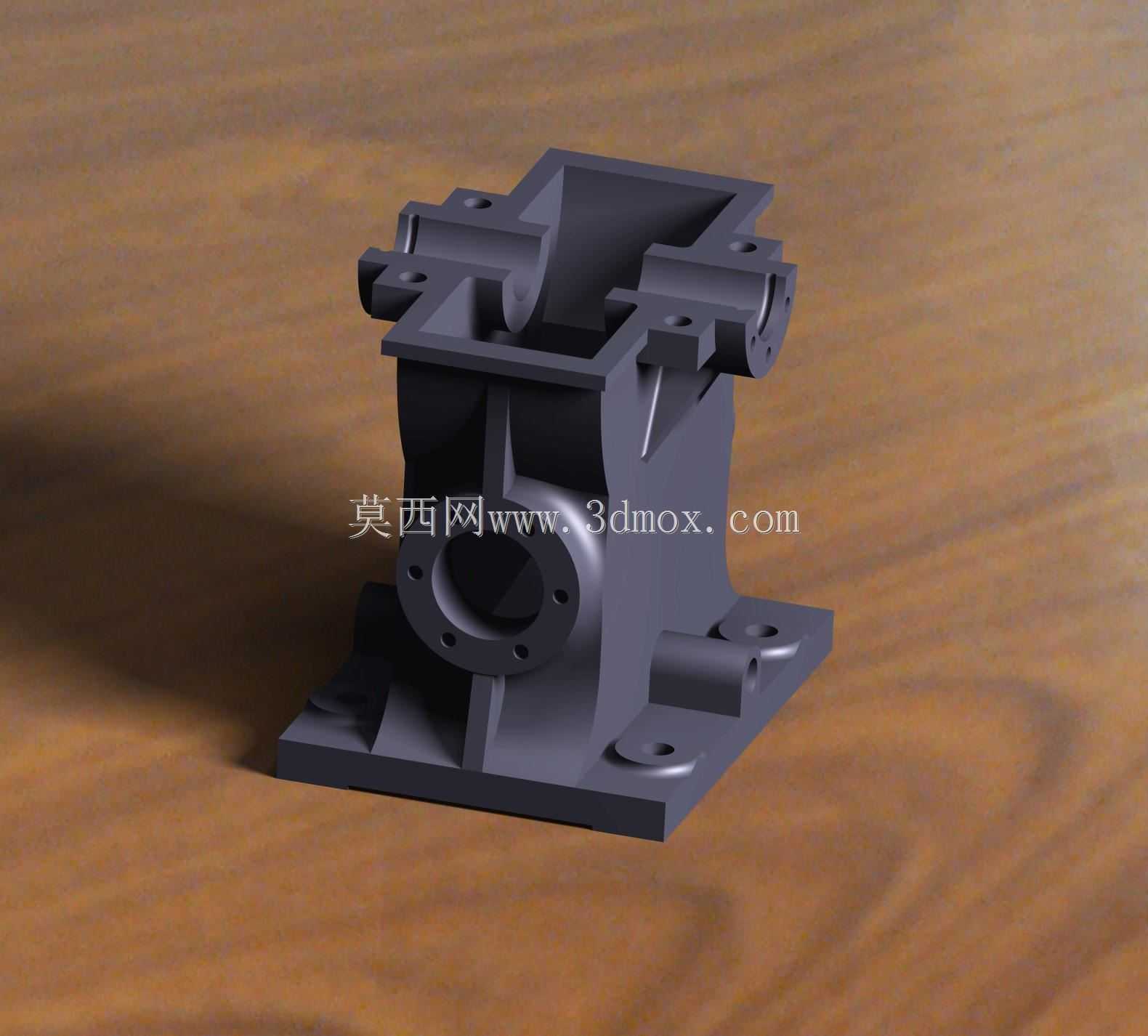

　　从结构布局看，底部采用整块安装底板，四角布置沉孔安装位，底板与箱身之间通过加强筋过渡。这样处理的原因很直接：齿轮啮合过程中会产生径向力和轴向力，载荷经轴承孔传递到箱壁，再由筋板分散到底板；如果底板过薄或筋板缺失，设备运行时容易出现箱体颤动、轴承孔偏磨和连接螺栓松动。底板平面在实际加工中通常作为铣削基准，后续镗轴承孔、铣端面都要围绕该基准找正，因此模型中底板底面保持连续平整，避免出现悬空凸点。

　　箱体中部为腔体结构，侧壁开设圆形轴承孔，孔周设置凸台和螺栓孔。凸台的作用不是单纯增加厚度，而是为轴承外圈、端盖和密封件提供定位面。轴承孔同轴度、孔端面与轴线的垂直度，都会直接影响齿轮侧隙和轴系运转稳定性。三维结构中可以看到孔位周围材料明显加厚，这符合铸造箱体的常规设计思路：受力区域局部增厚，非受力区域适当减薄，在刚度和重量之间取得平衡。

　　上部开口用于齿轮组件装入，也是箱体内腔加工和清洁的重要通道。开口周边设计有法兰边和连接孔，便于装配箱盖或观察盖板。对于需要定期检查齿面磨损、补充润滑脂的设备，这种开口结构能显著降低维护难度；若采用全封闭焊接箱体，虽然刚性较好，但内部齿轮装配、返修和异物清理都会受限。模型顶部两侧还保留了耳部连接结构，可用于端盖定位、附件安装或起吊辅助，具体用途需结合整机布置确定。

　　侧向伸出的圆筒结构对应输入或输出轴的穿装位置，外端面预留紧固件布局。轴伸处通常需要安装油封、端盖或轴承压盖，因此外壁不能与周边机架、联轴器、带轮发生干涉。在设备选型阶段，要重点核对轴伸中心高、法兰端面到齿轮啮合点的距离，以及联轴器安装后的最小安全间隙。若动力端采用电机直联，还需校核电机轴与齿轮箱输入轴的对中调节范围；若采用链轮或带轮传动，则要评估侧向拉力对轴承寿命的影响。

　　内腔设计需要兼顾齿轮回转包络和润滑空间。齿轮顶圆与箱壁之间不能贴死，通常要保留足够间隙，避免热膨胀、润滑油搅动和装配误差造成擦碰。腔体底部可形成储油区域，使低速级齿轮在运转时带油润滑；若采用脂润滑，则内腔仍需留出散热和存脂空间。筋板布置在箱壁外侧比内侧更利于清理，内腔表面应尽量减少突兀尖角，避免砂型铸造时落砂困难，也能降低应力集中。

　　安装边界方面，底板轮廓决定了整机占位，四角孔位需要与机架梁或设备底板匹配。布置时不能只核对螺栓孔间距，还要考虑扳手空间：螺栓若靠近箱壁或加强筋，现场装配可能无法放入套筒。箱体周围还应预留检修开口，端盖拆卸方向、轴承拉出空间、齿轮轴抽出方向都要在三维环境中做运动检查。尤其是靠近墙面或其他设备的一侧，轴伸和端盖不能被遮挡，否则后期维护需要整体拆卸齿轮箱。

　　从铸造工艺角度看，箱体各壁厚应尽量均匀过渡，厚壁与薄壁连接处采用圆角和斜度，防止铸件冷却不均产生缩松。轴承孔凸台、底板筋板和上口法兰属于热节较集中的位置，结构设计时要避免局部金属堆积过大。外观上的圆角并非装饰特征，而是降低铸造裂纹、提高箱体疲劳强度的必要措施。

　　在三维建模过程中，应先建立轴系中心线和齿轮分度圆，再反推轴承孔、腔体内壁和外部凸台位置。这样可以保证箱体结构服务于传动方案，而不是先画外壳再勉强塞入齿轮。完成实体后，需要按装配状态检查齿轮外径、轴肩、轴承厚度、端盖螺钉和油封位置，确认所有运动件与静止件之间留有合理间隙。对于需要出工程图的场景，还应明确底板底面、轴承孔中心线和上口法兰面之间的尺寸链，使加工、检验和装配都有统一基准。

　　整体来看，该齿轮箱壳体强调承载、定位、密封和维护四项功能，结构形式适合小中型闭式传动装置。它不是独立运转的零件，而是连接动力源与工作机构的中间支承部件，其尺寸边界、孔系位置和内腔包络都必须围绕具体传动方案展开，才能在实际设备中稳定使用。
