手动螺杆式管材夹持工装结构设计

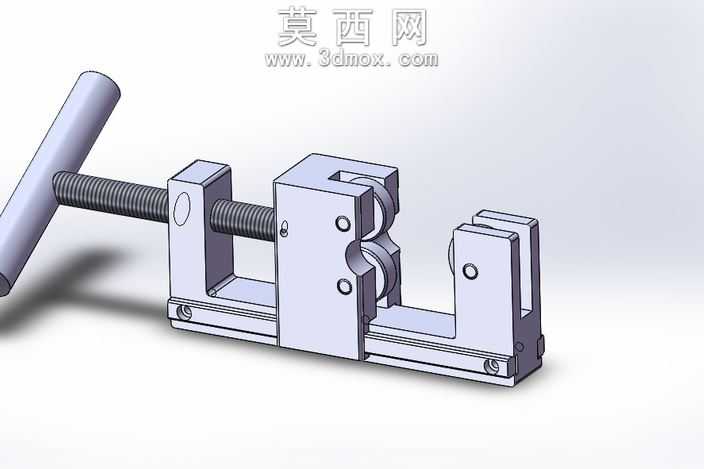

本作品为手动螺杆驱动的管材专用夹持工装，整体采用三维建模软件完成全参数化设计，所有零部件均按照机械加工工艺规范进行结构建模，装配过程严格遵循实际机械装配的公差配合逻辑，确保各运动部件无干涉、传动顺畅。模型渲染阶段采用哑光金属材质模拟工装主体的钢制结构，表面添加细微的喷砂纹理还原真实机加工零件的质感，操作手柄部分采用金属镀铬材质，通过光影调整突出螺杆的螺纹细节与滑动导轨的平整工作面，整体渲染效果清晰展现工装的结构层次与功能特征。结构设计上，工装采用固定夹座与滑动夹座配合的布局，固定夹座与底部导轨为一体式刚性结构，滑动夹座通过梯形螺纹螺杆与固定端连接，转动外置手柄即可驱动滑动夹座沿导轨做直线往复运动，实现对不同直径管材的夹紧与松开；两个夹座的夹持面均设计为对称圆弧凹槽结构，可适配圆形管材的外轮廓，增大接触面积避免夹持时管材表面被压伤，同时保证夹持定位的同轴度，底座预留安装孔位可将工装固定在工作台面使用。设计思路围绕手动工装的易用性与实用性展开，摒弃复杂的动力结构，采用纯机械螺杆传动方案，无需外接动力源即可在各类加工、装配场景下使用，整体结构紧凑刚性充足，滑动部位设计有润滑储油槽可降低长期使用的磨损，圆弧夹持块可根据管材规格快速更换，拓展工装的适用范围，建模过程中对所有受力部位进行了结构加强处理，确保夹持大尺寸管材时整体结构不会发生形变，各连接部位均采用标准紧固件连接，方便后期维护与零件更换。
