精密珩磨加工执行机构三维设计

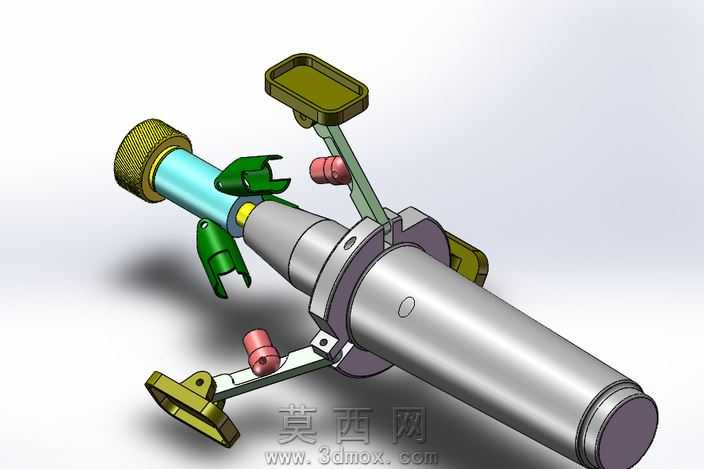

本模型为精密珩磨加工执行机构的三维设计成果，建模过程中严格遵循机械加工设备的设计规范，对每一处结构细节都进行了精准还原。建模阶段先从核心主轴部件入手，通过回转体特征构建出主轴的主体轮廓，依次完成外圆柱面、定位轴肩、密封槽位、安装孔位的特征搭建，保证主轴的同轴度、尺寸公差符合精密加工的装配要求。针对周向分布的多组执行爪结构，分别建模完成铰接支座、弹性爪体、调节压块的独立特征后，通过装配约束完成铰接配合，还原爪体的开合摆动行程，确保每一组爪体的安装角度、摆动范围都与实际工作状态一致。模型中的调节组件包含滚花调节旋钮、锁紧压块、定位拨杆，分别通过纹理特征还原滚花防滑表面、金属切削加工面、铰接销轴的细节，不同部件的材质区分清晰：主轴主体采用合金结构钢材质，渲染时赋予银灰色金属质感，添加细微的车削纹理提升真实感；弹性爪体采用高强度工程塑料，赋予深绿色哑光材质表现；操作拨杆与支座采用锻钢材质，做了氧化发黄的表面处理效果；调节旋钮采用黄铜材质，还原金属光泽与滚花的凹凸质感。结构设计上，该机构通过尾部旋钮调节进给量，周向均布的爪体可实现对加工内孔的多点定位支撑，拨杆结构可控制爪体的收放动作，整体结构紧凑，各部件之间无干涉，装配关系清晰，完整还原了珩磨加工执行端的工作原理，可用于加工工艺演示、结构优化验证、装配教学参考等场景，建模过程中对所有活动部件的运动行程都做了限位约束，能够直观展示机构的动作逻辑，每一处连接结构都做了细节处理，包括销轴的倒角、紧固件的沉头结构、接触面的让位槽设计，完全符合机械加工零件的设计工艺要求。
