创意地球仪联动齿轮传动装置设计

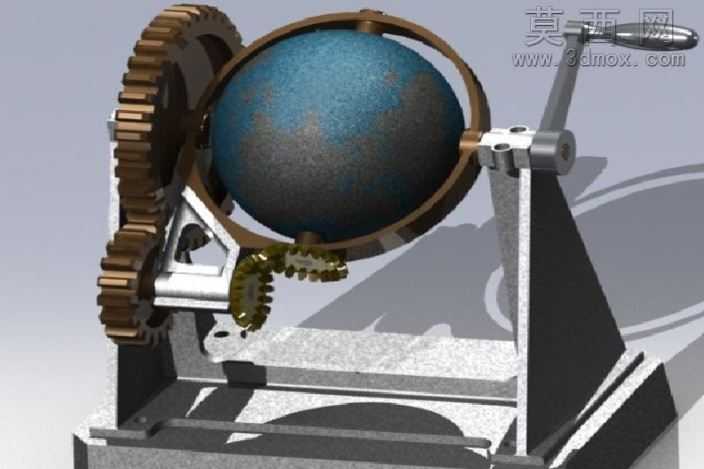

本作品是一套融合创意展示与机械传动原理的齿轮联动装置，核心围绕模拟地球形态的球体构件搭建完整传动体系。建模阶段首先完成核心球体的曲面构建，通过多段曲面拟合还原地球的球面形态，表面做哑光颗粒质感处理，模拟地球表面的肌理效果，球体外部设置环形支撑抱环，抱环与球体之间预留微小转动间隙，保证球体可在环内顺畅转动。传动部分采用多级圆柱齿轮组合传动结构，从手摇输入轴端开始，依次排布不同齿数的传动齿轮，各级齿轮的模数、压力角参数经过匹配计算，保证传动比分配合理，手摇输入时动力可逐级传递至球体驱动端，带动球体实现多维度的转动效果。支架部分采用框架式支撑结构，底部为平整安装基座，竖向支撑臂与横向传动轴座做一体化建模处理，轴座位置预留轴承安装位，保证传动轴转动时的同轴度与稳定性，手摇柄做符合人体工学的弯折造型，端部设置防滑握持段。材质渲染阶段，齿轮构件做金属做旧质感处理，齿面保留细微加工纹理，模拟真实金属齿轮的使用质感；支架部分采用磨砂金属材质，呈现哑光银灰色金属质感；球体表面采用蓝灰渐变的颗粒材质，还原地球的视觉特征；环形抱环采用棕褐色金属材质，与齿轮、支架形成色彩区分。设计思路上打破常规齿轮传动装置的纯工业属性，将地球形态与机械传动结构结合，既完整展示了多级齿轮传动的动力传递路径，又通过球体的转动赋予装置创意展示属性，所有传动构件之间的啮合间隙经过反复调整，既保证传动过程无卡滞，又避免间隙过大导致的传动空程问题，整体结构紧凑，传动路径清晰，可直观演示齿轮传动的动力传递逻辑，同时具备较强的视觉展示效果。
