同轴滑块式往复直线运动转换机构

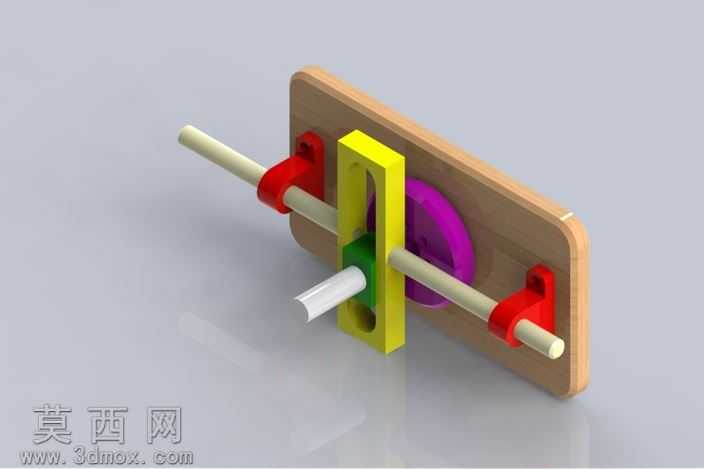

本作品为同轴布置的旋转-直线运动转换机械结构，采用三维建模软件完成全参数化建模，所有零件尺寸经过运动干涉校验，可直接用于机械原理教学演示或小型自动化设备的传动模块参考。建模过程中首先搭建基准安装板，以安装板平面为装配基准，定位两个同轴的红色轴座，轴座内孔穿装水平布置的主传动轴，保证传动轴的回转同轴度公差符合装配要求。主传动轴上固定安装紫色偏心轮，偏心轮的偏心距根据预设的直线往复行程参数设定，建模时通过参数化关联可直接调整偏心距数值快速修改行程。偏心轮外侧套装黄色框型滑块，滑块内框尺寸与偏心轮外径做间隙配合设计，保证偏心轮回转时可顺畅带动滑块做垂直于主轴线方向的往复滑动，同时滑块下方开设垂直方向的导向通孔，与垂直布置的白色输出轴做滑动配合，将偏心轮的回转运动最终转换为输出轴的直线往复输出。渲染阶段采用Keyshot完成材质与场景搭建，安装板赋予浅棕色哑光木质纹理材质，还原教学演示模型的直观质感；轴座、传动轴、输出轴分别赋予不同质感的工程塑料与金属材质，红色轴座采用高饱和度哑光红塑料材质区分固定件，黄色滑块采用亮黄色半哑光塑料突出运动转换核心部件，紫色偏心轮采用深紫色哑光塑料标识动力输入件，白色输出轴采用亮白色哑光塑料标识输出端，各零件材质区分度高，可清晰辨识不同组件的功能与装配关系。结构设计上采用同轴布局，动力输入轴与输出轴呈空间垂直交错布置，整体结构紧凑，传动路径清晰，没有冗余的传动零件，相比传统曲柄滑块机构，该结构可实现输入轴与输出轴的近距离垂直传动，占用安装空间更小，传动过程中无死点位置，运动平稳性更优。建模时所有配合面均预留了合理的装配间隙，避免实际加工装配后出现卡滞问题，各零件均做了圆角倒角处理，去除锐边，符合机械设计的工艺要求。
