越野车辆双螺旋弹簧阻尼减震支柱

　　该结构件面向非铺装路面行驶的越野卡车、高性能摩托以及改装汽车底盘系统，核心作用是在车轮受到冲击时将瞬时载荷转化为可控的弹簧压缩与阻尼耗散，避免刚性冲击直接传递至车架。整套部件采用同轴嵌套的双弹簧布局，外侧大刚度主弹簧承担整车静态簧载质量与常规路面起伏带来的往复载荷，内侧小刚度辅助弹簧仅在悬架行程接近极限压缩段时参与承载，这种分段刚度特性可以在正常行驶阶段保留较柔和的滤震表现，而在飞坡落地、深坑冲击等极端工况下快速提升支撑力，防止悬架触底击穿。

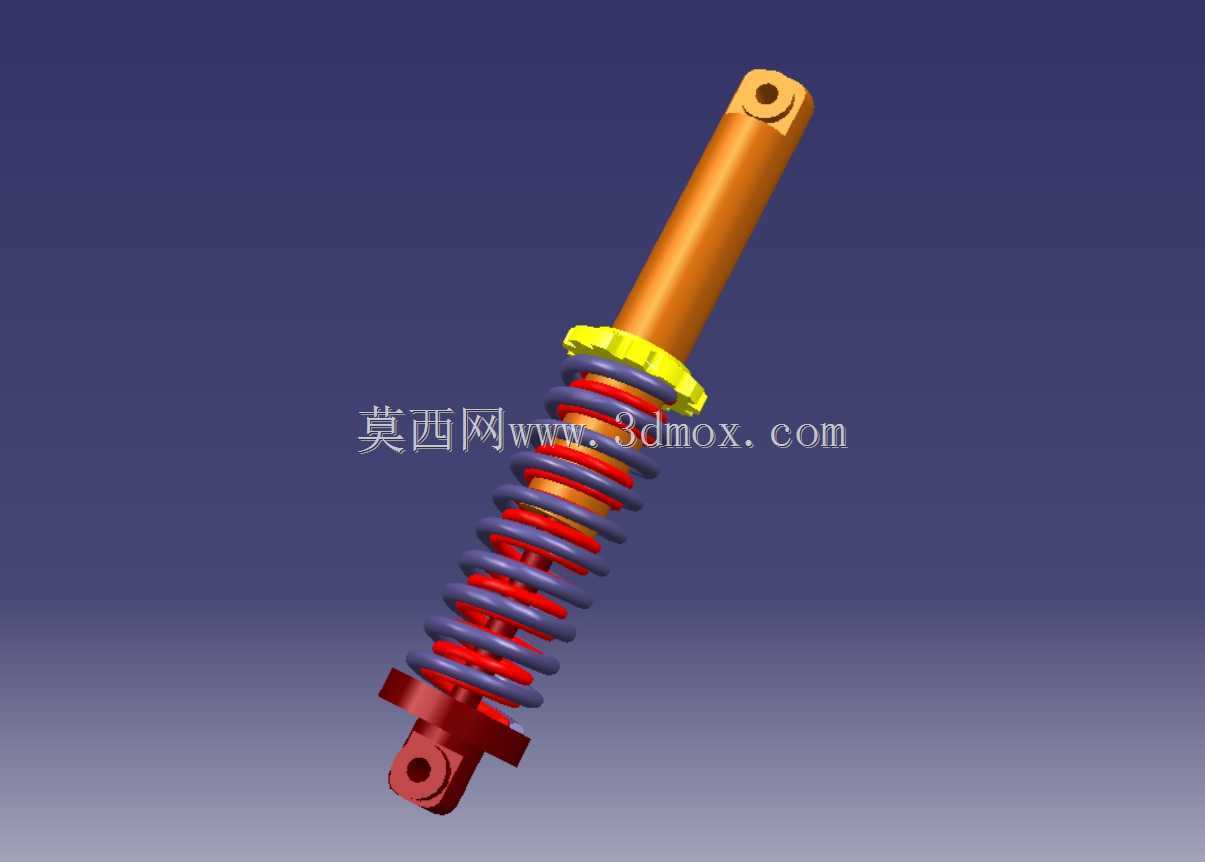

　　从建模结构来看，中心为细长筒式阻尼活塞杆，上端加工有带通孔的铰接吊耳，用于与车身或车架支座通过销轴连接；下端设置叉形安装座，两个同轴销孔对应转向节或摇臂端的连接点位，安装时需保证吊耳轴线与下端叉座轴线的平行度，避免工作过程中弹簧受侧向偏载发生偏磨。主弹簧上下两端分别通过黄色弹簧座与红色下托盘定位，弹簧座内圈预留与阻尼筒外壁配合的导向台阶，可约束弹簧径向窜动；辅助弹簧嵌套在主弹簧内侧，自由状态下与主弹簧存在微小高度差，只有当主弹簧压缩到设定行程后才会被并圈压紧，从而实现刚度阶跃。

　　外形尺寸方面，整根支柱沿阻尼杆轴向呈细长布置，完全伸展状态下总长度由上下铰接点中心距决定，建模时需重点校核最大压缩长度与车轮上跳极限的匹配关系：若最小安装长度大于轮罩内可用空间，落地冲击时会出现弹簧并圈后阻尼筒硬顶；若伸展长度不足，则车轮下落时会出现拉脱风险。弹簧外径需避开转向拉杆、刹车管路以及车架纵梁的运动包络，通常在三维装配中要模拟悬架全行程摆动，检查弹簧外圈与周边件的最小间隙，预留泥沙堆积与橡胶衬套变形的余量。

　　设计思路上，双弹簧组合并非简单叠加弹性力，而是通过两根弹簧的自由高、预压量差异搭建两级刚度曲线：日常行驶过细碎颠簸时仅主弹簧工作，阻尼杆低速往复运动吸收高频振动；重载或大幅冲击时辅助弹簧介入，整体刚度抬升，抑制悬架过度下沉。阻尼筒内部的活塞节流孔负责将弹簧往复的机械能转化为热能耗散，避免车辆出现多次余振。外部外露的活塞杆表面需考虑防尘套安装空间，下端铰接座周边预留刹车卡钳、半轴的避让缺口。

　　在实际底盘匹配中，该类减震支柱常配合摇臂式悬架或直连式前悬使用，安装点位的销轴需配合橡胶衬套或滚针轴承，既允许支柱随悬架摆动产生小角度转动，又能隔绝部分路面噪音。弹簧表面的螺旋升角、端部磨平圈数以及喷丸强化层在数模中可通过螺旋线扫描加端部切平特征还原，用于后续有限元分析时校核弹簧圈之间的接触应力。对于改装场景，工程师可通过调整弹簧座厚度改变预紧力，或更换不同线径的辅助弹簧切换极限段刚度，而阻尼筒的安装接口保持不变，大幅降低底盘改型的适配成本。
