汽车手动变速箱离合器总成结构

　　这套离合器总成布置在发动机飞轮与手动变速器输入轴之间，是动力传递链上最核心的可控接合部件。整车在起步、换挡、紧急制动等工况下，都依赖它完成发动机与传动系之间的平顺切断与柔性接合，避免齿轮冲击与动力过载。

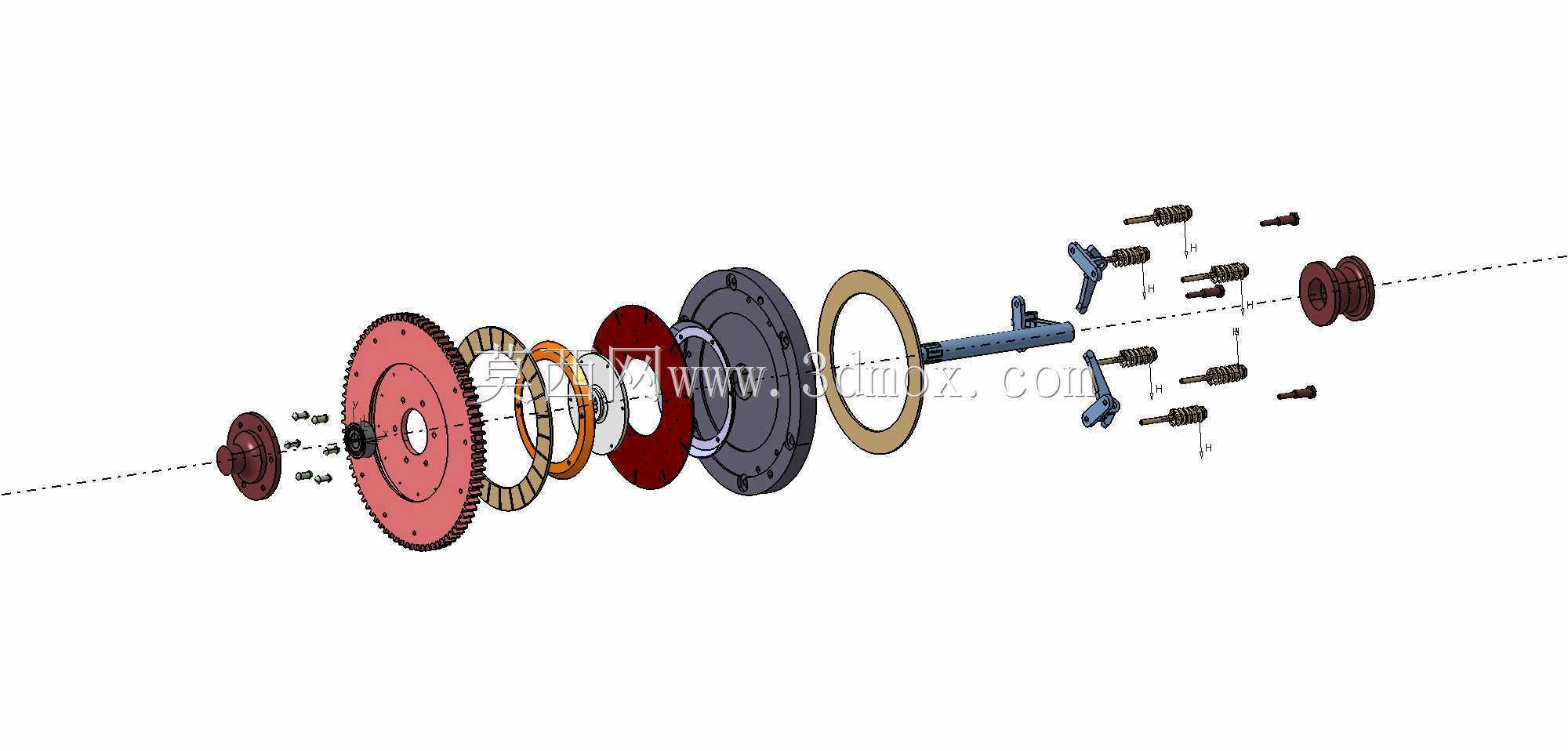

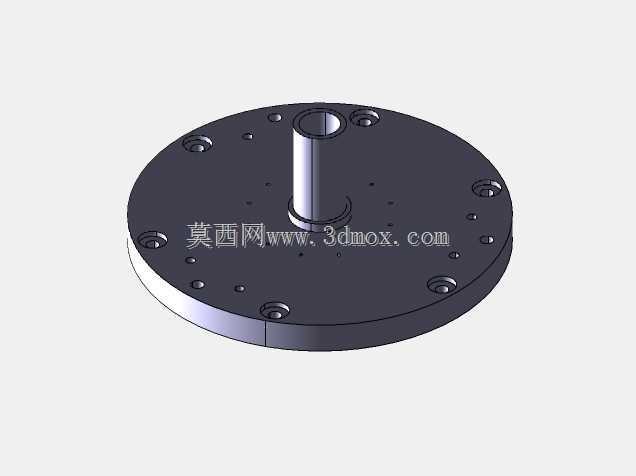

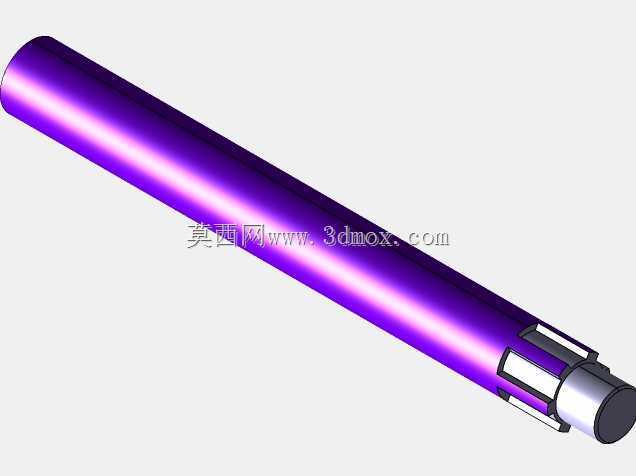

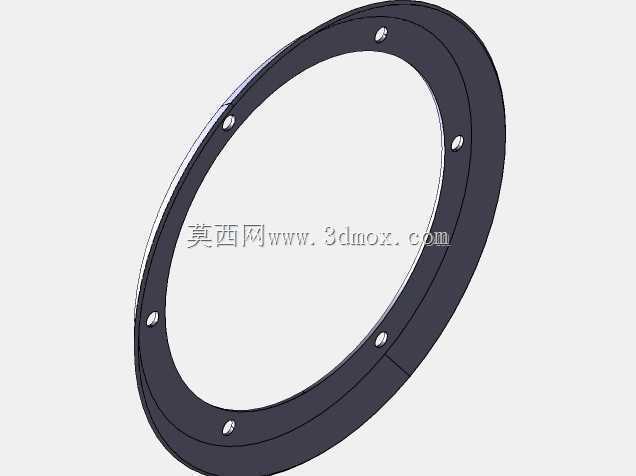

　　从结构上看，总成由压盘总成、从动盘、膜片弹簧、分离轴承、飞轮连接螺栓以及输入轴配合段组成。压盘外缘均布的紧固螺栓将整个盖总成压装在发动机飞轮端面上，从动盘夹在压盘与飞轮摩擦面之间，中心花键套与变速器输入轴配合。膜片弹簧采用碟形膜片式结构，靠分离轴承推动分离指实现压紧力释放；接合状态下膜片弹簧的轴向弹力转化为压盘对从动盘摩擦片的正压力，依靠摩擦力传递发动机扭矩。

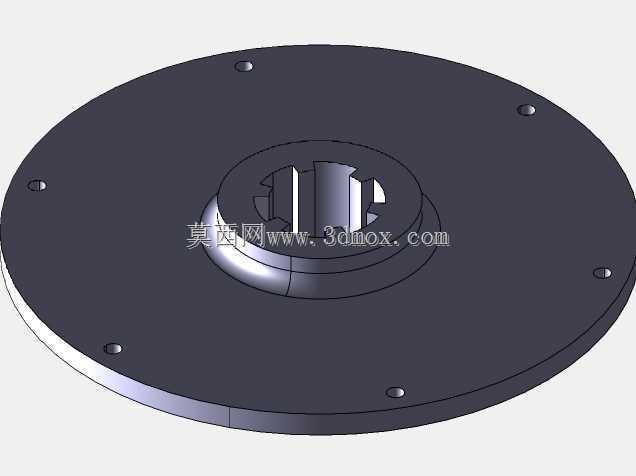

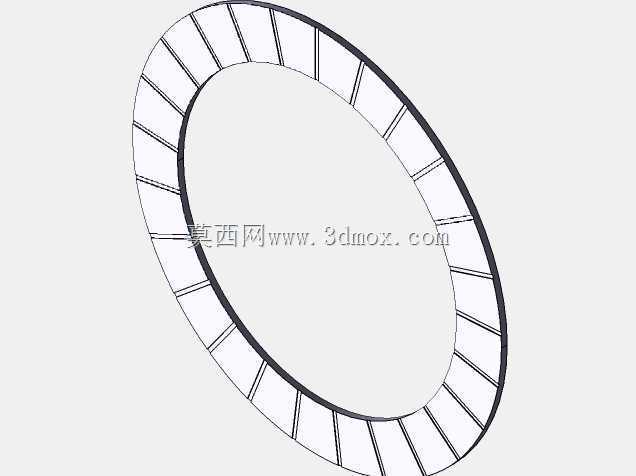

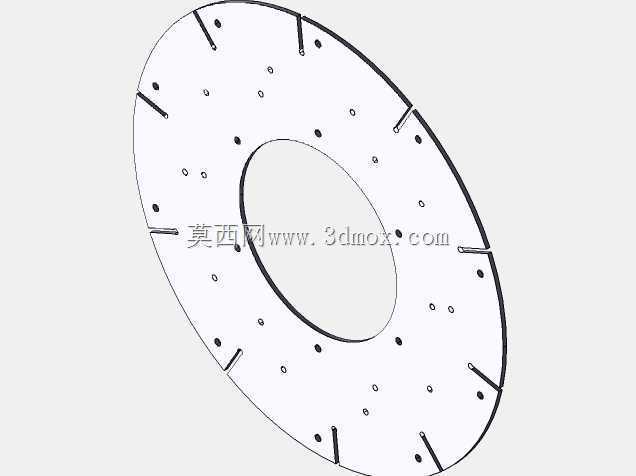

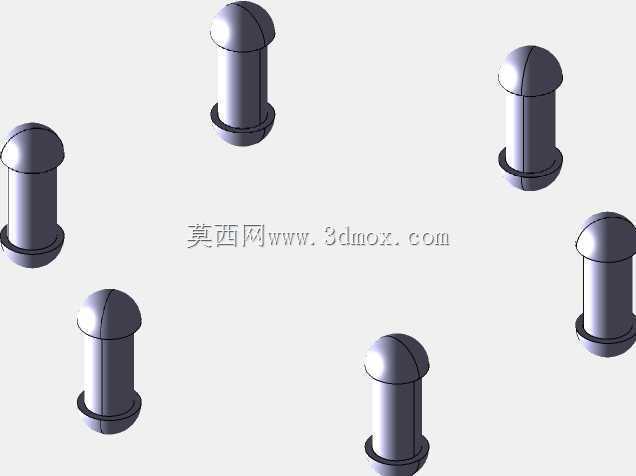

　　建模时从动盘摩擦片采用双摩擦面夹波形弹簧片的结构，波形片在轻踩踏板阶段提供渐进式压紧特性，让接合过程扭矩线性上升，减少起步抖动。扭转减振弹簧沿从动盘盘毂周向布置，用于吸收发动机燃烧激励带来的转速波动，降低传动系齿轮敲击噪声。压盘背面的传动片采用钢带铆接结构，既保证压盘随盖总成旋转，又允许其沿轴向小位移移动，兼顾扭矩传递与分离行程。

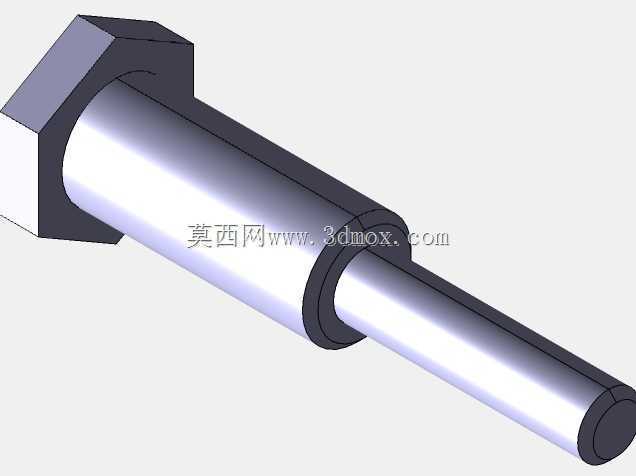

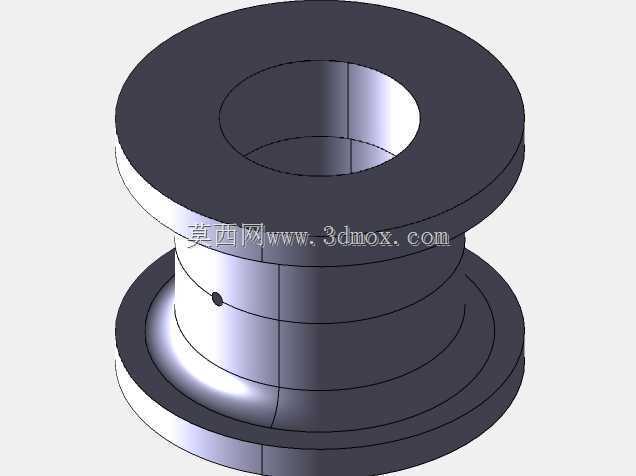

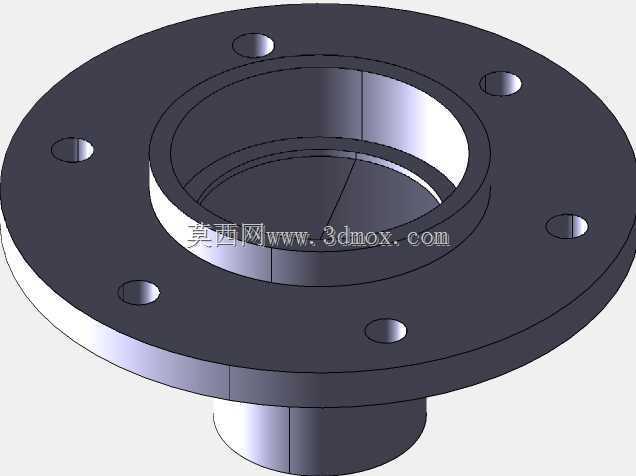

　　安装边界方面，压盘总成外径与飞轮壳内腔轮廓需保留径向间隙，避免热膨胀后干涉；分离轴承沿输入轴导向套滑动，其工作行程要与膜片弹簧分离指升程匹配，踏板自由行程对应分离轴承与分离指之间的预留间隙。飞轮端螺栓孔按发动机曲轴法兰孔位分布，装配时需对角分次拧紧，防止压盘盖变形导致压紧力不均。从动盘花键在输入轴上应能自由轴向滑动，花键配合间隙过大会引起换挡异响，过小则导致分离不彻底。

　　实际选型中，离合器的后备系数需要根据发动机最大扭矩、整车总质量及使用路况确定：乘用车常取1.2至1.8，重载或频繁起步工况取更大值。摩擦片外径受飞轮径向空间限制，内径则要给从动盘减振弹簧留出布置空间；单位面积压力不能超过摩擦材料许用值，否则长时间半联动会导致烧片。压盘热容量设计要考虑连续起步产生的滑磨功，压盘质量越大、散热筋结构越合理，温升控制越好。

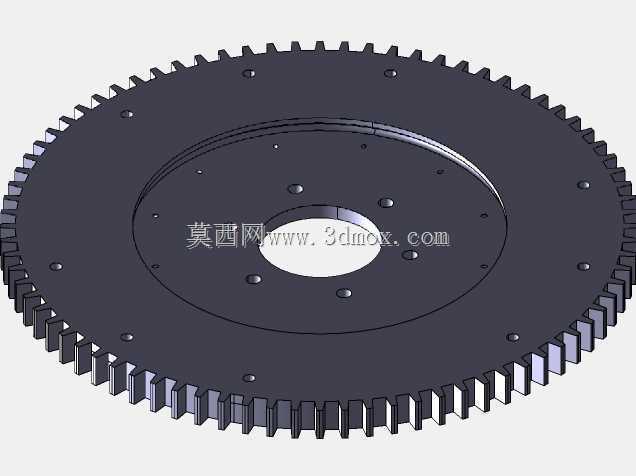

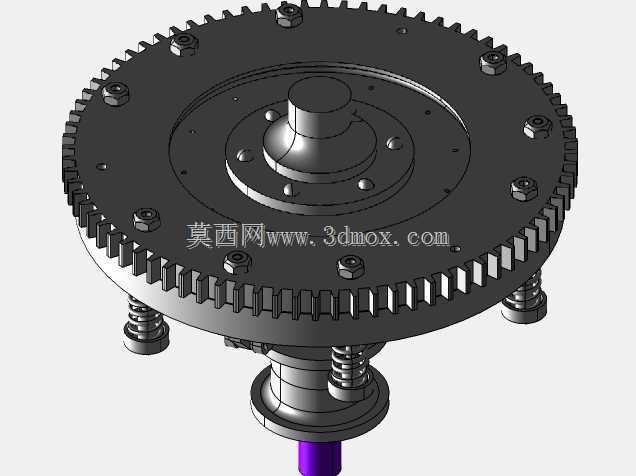

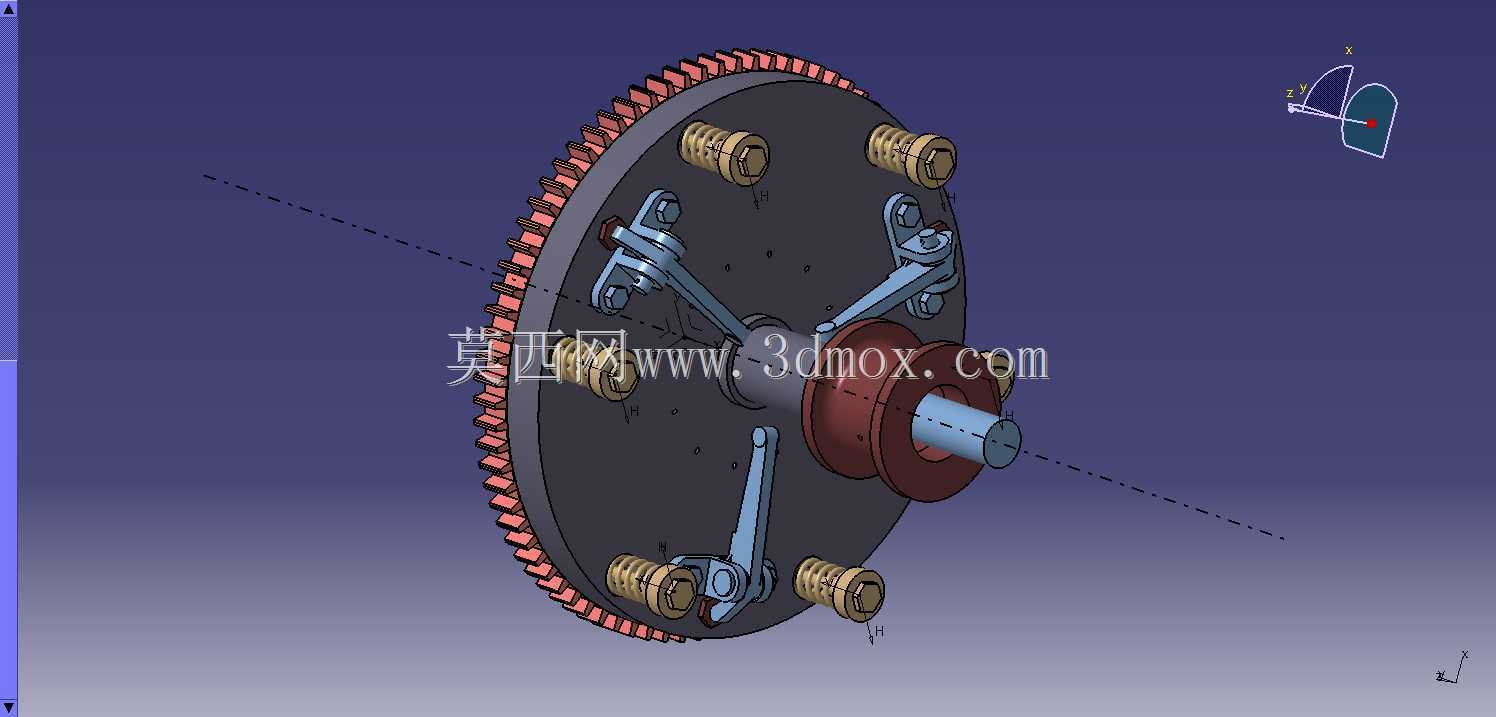

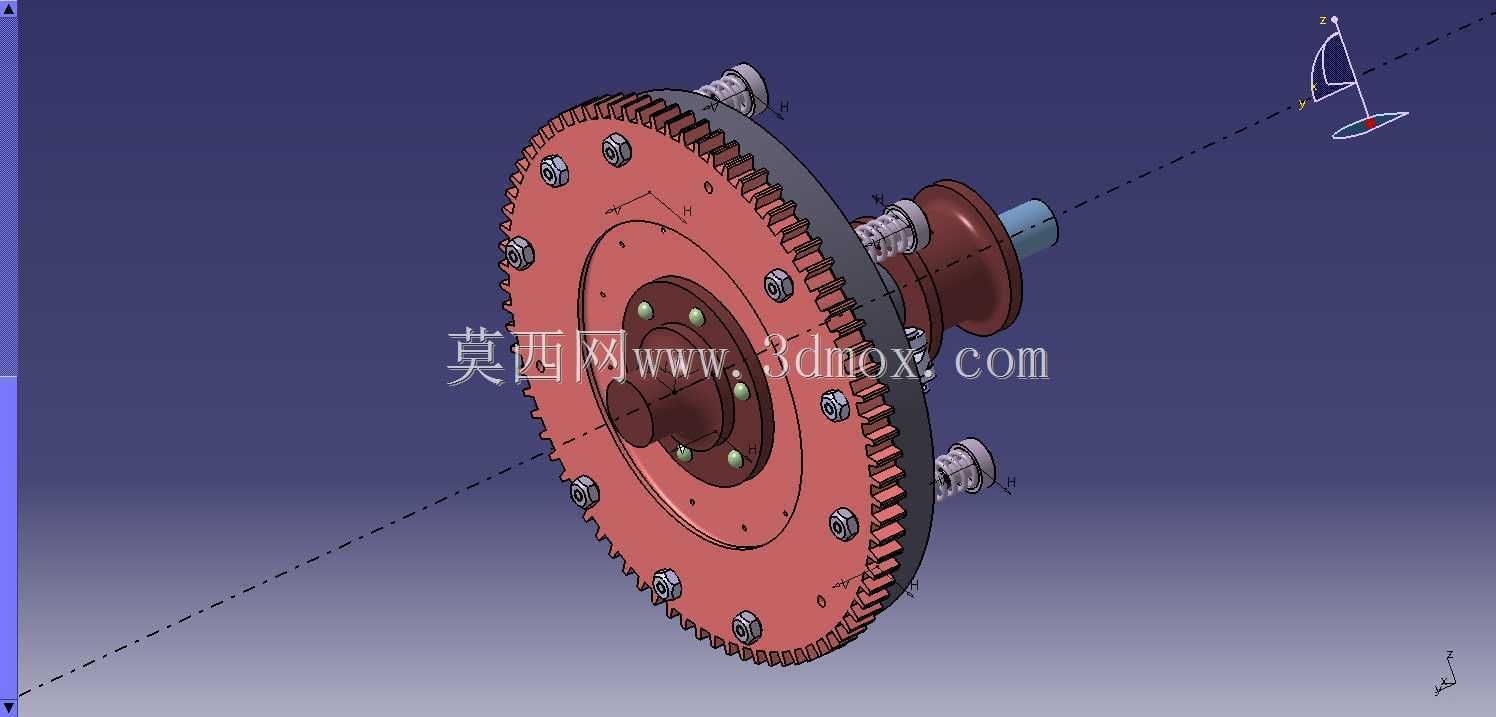

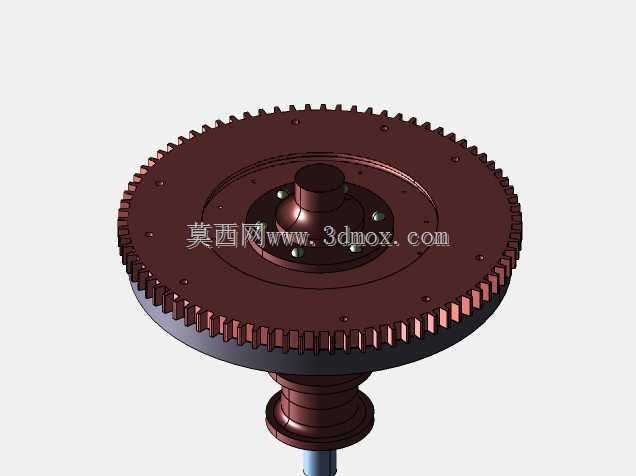

　　分离操纵端可以是液压分泵或拉索机构推动分离拨叉，拨叉再推动分离轴承压向膜片弹簧指端。模型中分离轴承与膜片指的接触位置、拨叉支点位置都按照真实传动比布置，可用于校核踏板力与分离行程关系。三维装配里还保留了飞轮齿圈、启动机驱动齿轮的相对位置，齿圈与飞轮外缘过盈压装，启动时驱动齿轮与齿圈啮合带动曲轴。

　　在维修与教学场景中，这套完整装配可以直观展示动力切断路径：踩下踏板后分离轴承前移，膜片弹簧以支承环为支点翻转，压盘在传动片回弹力作用下离开从动盘，摩擦面间出现间隙，发动机扭矩不再传入变速器；松开踏板后膜片弹簧重新压紧，从动盘被夹紧在飞轮与压盘之间，扭矩经摩擦面、花键毂、输入轴进入变速箱。各零件的配合关系、运动间隙、拆装顺序都能在模型中逐层检查，也可在此基础上开展摩擦片磨损后的压紧力衰减分析、热变形分析以及操纵机构踏板特性仿真。
