轨道移动式中转卸料料斗结构设计

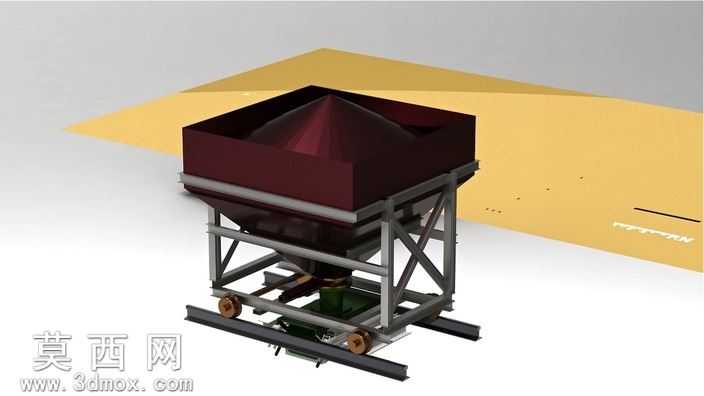

本作品为轨道移动式中转卸料料斗的三维建模成果，建模过程中严格遵循散料中转设备的工程设计逻辑，先完成整体功能模块的拆分，将整套设备划分为上部储料斗体、中部支撑桁架、下部轨道行走机构、底部卸料控制组件四个核心部分，再逐一对各零部件进行参数化建模，确保各部件的装配公差符合机械设计规范。上部储料斗采用上方下锥的结构形式，斗体内部设置锥形导料凸起，能够有效避免散料在斗内堆积起拱，保证卸料过程顺畅无残留，斗体壁厚根据散料盛放的承重需求设置合理参数，外部环绕设置多道横向加强筋，提升斗体整体结构强度，避免长期受散料挤压出现变形问题。中部支撑桁架采用型钢焊接结构形式，通过交叉斜撑的排布方式提升框架整体的抗扭、抗形变能力，桁架上部与斗体采用螺栓连接的方式固定，既保证连接强度，也便于后期对斗体进行维护更换。下部轨道行走机构配备适配标准钢轨的行走轮组，轮组配套设置导向限位结构，能够保证料斗沿预设轨道平稳移动，不会出现脱轨偏移问题，行走轮的轴承位、安装轴径均按照机械传动标准设置参数，保证转动顺畅无卡滞。底部卸料控制组件设置在锥斗出料口位置，配套设置闸板控制结构，可根据实际卸料需求调节出料口开度，精准控制散料的卸料流量。渲染阶段针对不同部件赋予对应材质：斗体部分采用哑光深棕金属漆材质，还原钢制料斗经耐磨涂层处理后的表面质感；支撑桁架采用银灰色金属材质，还原型钢构件的表面纹理；行走轮采用铸铁与橡胶结合的材质表现，轨道采用冷轧钢材的哑光金属质感；场景搭配浅黄与浅灰的地面环境，通过柔和的漫反射光照展现设备整体结构，避免强烈反光遮挡结构细节。整套模型完整还原了轨道移动式料斗的全部结构细节，可作为散料转运环节中转设备设计的参考方案，适配铁路、公路散料转运过程中的过渡卸料需求，能够有效衔接不同运输环节的散料中转作业，减少散料转运过程中的洒落损耗，提升中转作业的整体效率。
