卧式双法兰连接离心式抽水设备结构

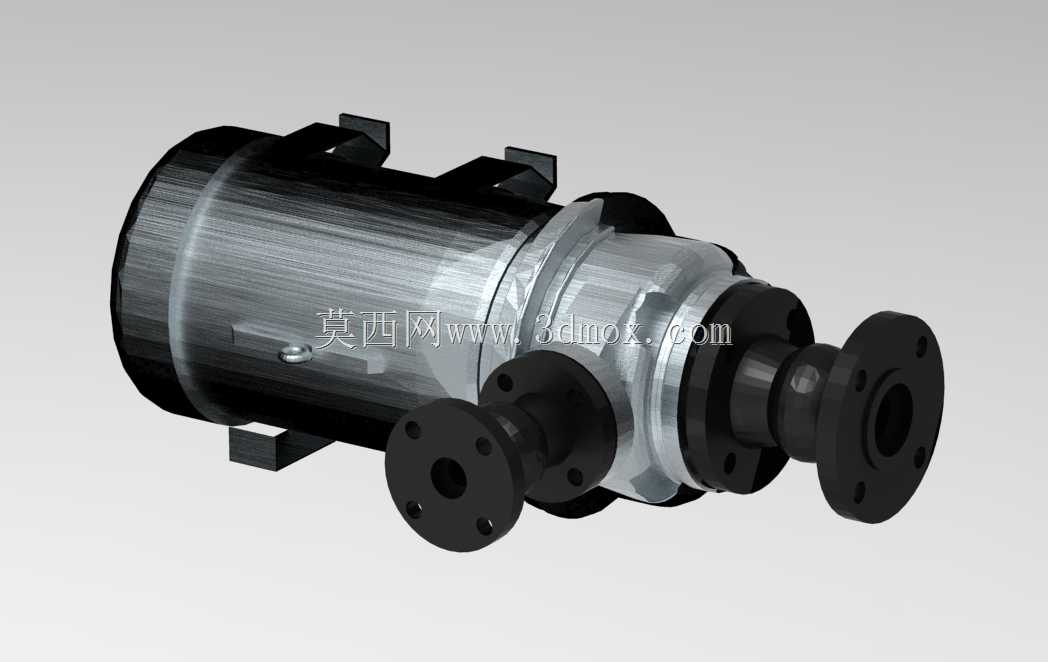

　　这款卧式结构的抽水设备，核心采用离心式叶轮做功结构，配套同轴直联的动力驱动段，整体采用一体化紧凑布局，在民用供水、工业循环水输送、小型农田排灌、设备冷却循环等场景中都有广泛适配空间。从实际安装适配性来看，设备两端的法兰接口采用标准凸面法兰结构，法兰端面的螺栓孔均匀分布，可直接对接同公称通径的工业管路，无需额外加工转换接头，安装时仅需匹配对应压力等级的密封垫片即可完成管路对接，能有效降低现场安装的加工工作量。设备底部设置的两个安装支脚采用带安装孔的凸台结构，支脚的支撑面经过铣平处理，安装时可直接固定在混凝土基础或者钢制安装机架上，支脚的位置布局充分考虑了设备运行时的重心分布，能有效降低叶轮高速旋转时产生的振动传递，

　　提升整机运行的稳定性。从结构设计逻辑来看，驱动段与泵腔段采用同轴直联的设计，取消了传统联轴器连接的中间传动环节，既缩短了整机的轴向安装尺寸，也避免了联轴器对中偏差带来的传动损耗、轴承额外磨损问题，泵腔的密封结构采用内置式机械密封，相比传统填料密封，能有效降低运行过程中的滴漏问题，减少日常维护的频次。泵体的流道采用渐扩式蜗壳结构设计，流体从轴向入口进入叶轮后，经叶轮叶片加速获得动能，再通过蜗壳流道将动能逐步转化为压力能，从径向出口输出，这种流道设计能有效降低流体在泵腔内的湍流损失，提升抽水作业的运行效率。在安装边界的尺寸控制上，整机的径向最大尺寸集中在驱动段的机壳位置，安装时预留的侧向操作空间仅需满足法兰螺栓的拆装空间即可，

　　轴向尺寸上，两端法兰的端面间距控制合理，在狭小的设备间、集成式供水机组内部都能完成布置，不会出现空间干涉问题。设备的进出口法兰采用同侧垂直布置的方式，两个接口的轴线相互平行且垂直于设备主轴，这种布局能适配上下走向的管路排布，在楼宇供水、设备配套冷却系统的管路布局中，能减少管路弯头的使用数量，降低管路的沿程阻力损失。从实际使用的功能特性来看，这款抽水设备可输送常温清水或者物理化学性质与清水接近的流体，运行时叶轮的轴向力通过驱动段的轴承组平衡，泵腔与驱动段之间设置有挡水密封结构，即便机械密封出现轻微渗漏，也不会导致流体进入驱动电机内部，提升设备运行的可靠性。在建模细节上，模型完整还原了泵体的外部结构特征，包括法兰的螺栓孔位置、

　　支脚的安装孔尺寸、机壳表面的散热筋结构、接线盒的安装位置，所有结构的尺寸比例均按照实际工业产品的设计规范设定，可直接用于设备布局的干涉检查、管路走向模拟、安装方案的可视化验证，也可作为泵类产品结构设计的参考原型，帮助设计人员快速完成同类型产品的结构迭代，减少基础建模的重复工作量。在实际选型适配过程中，这种卧式直联结构的抽水设备相比带底座联轴器传动的泵组，整体重量更轻，安装找平的工作量更小，对于安装空间受限、对设备重量有要求的移动供水设备、车载供水系统场景，也有很好的适配性。设备表面的安装凸台、吊装结构都做了细节还原，在做施工方案模拟时，可直接模拟设备的吊装就位、螺栓固定、管路对接的全流程，提前预判安装过程中可能出现的空间干涉问题，优化施工流程。
