带脚轮双桶位气动加载龙门框架支持装置

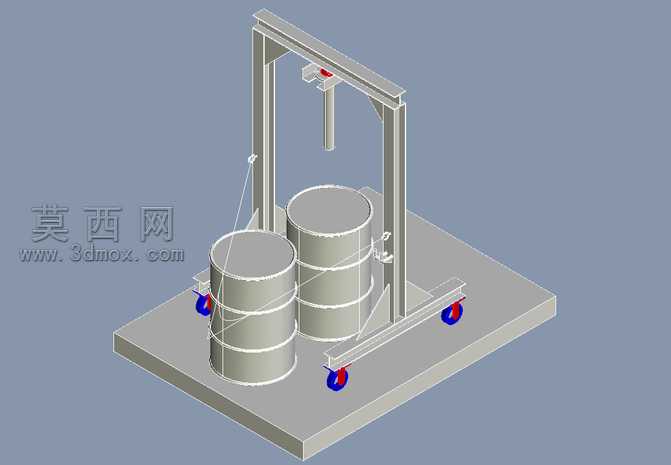

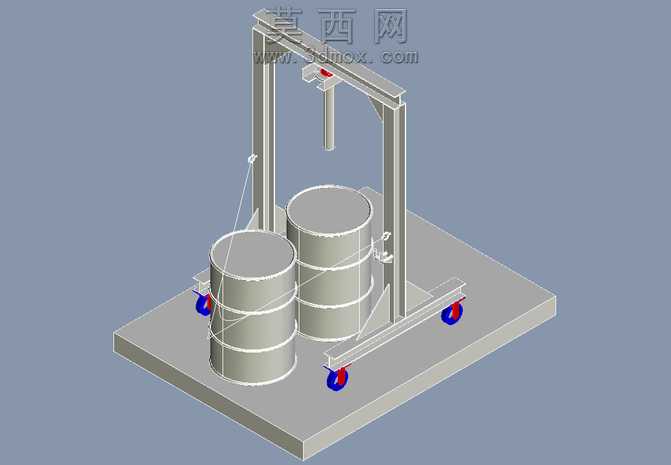

本作品为移动式双工位气动加载框架支持装置，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构做了干涉校验，确保各部件装配关系合理无冲突。模型整体采用龙门式框架作为主体承载结构，底部为一体化矩形承载平板，平板下方四角配置万向脚轮组件，实现装置整体的灵活移动与工位切换，脚轮与底板采用螺栓紧固的连接方式，结构稳固可承受额定载荷。龙门框架由两根立式型材立柱与顶部横向承载梁拼接而成，立柱与底板采用垂直焊接加三角筋补强的结构设计，有效提升框架整体的抗侧倾能力与承载刚性，避免加载作业时框架出现形变晃动。顶部横梁下方居中设置气动加载执行组件，包含垂直导向轴、气动压头与固定安装座，导向轴与横梁上的直线导向套配合，保证压头加载过程中始终保持垂直向下的运动轨迹，避免偏载问题。底板上设置两个圆柱桶形工件的定位工位，工位周边配置柔性绑带固定结构，可对放置到位的圆柱桶件做周向约束，防止加载过程中工件出现移位。模型渲染阶段采用哑光金属材质模拟钢制框架与底板的质感，脚轮部分采用蓝色橡胶与金属轮毂的分色材质处理，圆柱桶件采用哑光银灰色金属材质还原工业储料桶的视觉效果，整体场景采用均匀漫反射光照设置，清晰呈现各部件的结构轮廓与装配关系。设计过程中重点考量了装置的移动灵活性、加载作业的稳定性以及工件装夹的便捷性，龙门框架的跨度与高度经过参数化调试，适配对应尺寸圆柱桶件的加载作业需求，气动加载组件的安装位置经过反复校准，确保压头可精准作用于桶件顶部中心位置，整体结构简洁实用，无冗余设计部件，各功能模块划分清晰，既满足移动式作业的灵活转场需求，又能保证加载作业时的结构刚性与操作安全性，可作为小型气动加载工位、揭幕作业承载装置的结构设计参考。
