四缸发动机排气歧管铸造结构设计

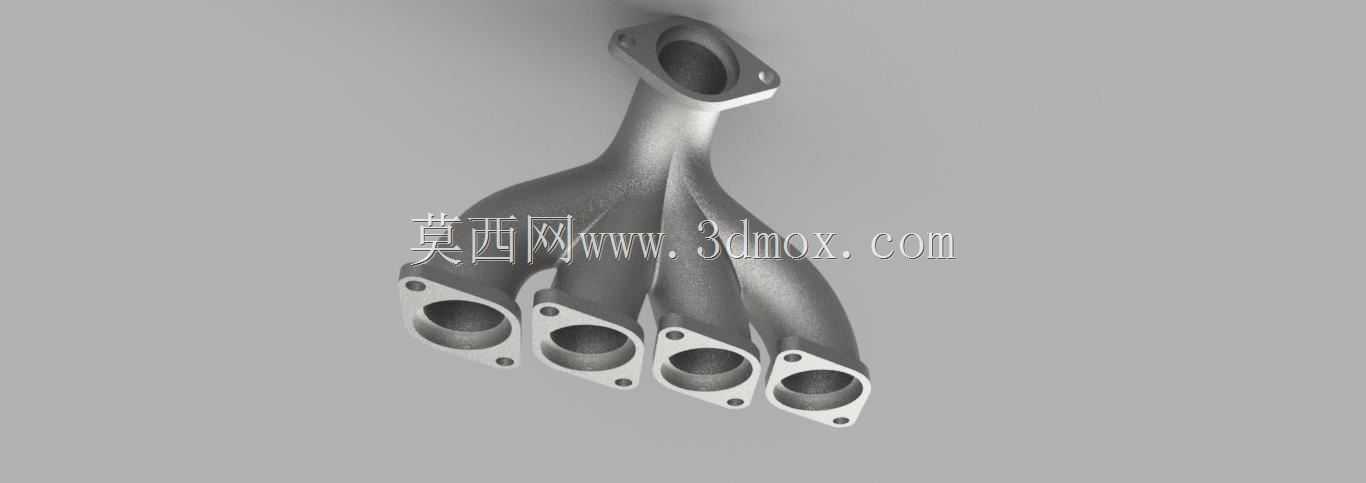

　　排气歧管作为内燃机排气系统最靠近燃烧室的核心部件，承担着将多个气缸排出的高温废气有序汇集并输送至下游排气管、涡轮增压器或后处理装置的关键职能。这套四缸机型对应的歧管采用一进四出的分支布局，上端单一法兰对接排气总出口或涡轮入口，下端四个独立分支法兰分别与气缸盖的四个排气道口一一对应，整体流道呈自然分叉的Y形延展形态，是自然吸气与小排量增压汽油机上极为常见的结构形式。

　　从实际装车场景来看，这类歧管广泛应用于乘用车直列四缸发动机、小型工程机械动力单元以及部分农用机械的汽油机组上。它直接安装在气缸盖排气侧，工作时持续承受600至900摄氏度的高温废气冲刷，工况中伴随频繁的冷热交变、振动冲击以及排气脉冲带来的压力波动，因此材料选型上多采用耐热铸铁或不锈钢铸造单元。铸铁件成本可控、减振性好、高温抗变形能力强，不锈钢件则重量更轻、耐蚀性更优，二者在量产机型中均有大量应用。

　　建模过程中，流道设计是整个歧管的核心。四个分支通道从缸盖排气道口出发，需要在尽可能短的距离内平滑汇入总流道，同时兼顾各缸排气的干涉问题。若各缸支管长度差异过大，会导致排气背压不均、扫气效果参差，直接影响充气效率与扭矩输出；因此在分支走向布置时，工程师会反复调整各支管的弯曲曲率与过渡圆角，避免流道出现急弯、突变截面或局部死角，减少废气在管内的涡流损失与流动阻力。内壁的平滑过渡不仅关乎动力性能，也能降低积碳附着的风险。

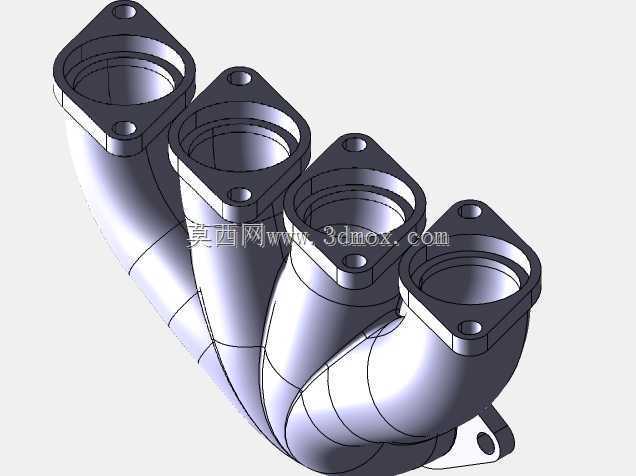

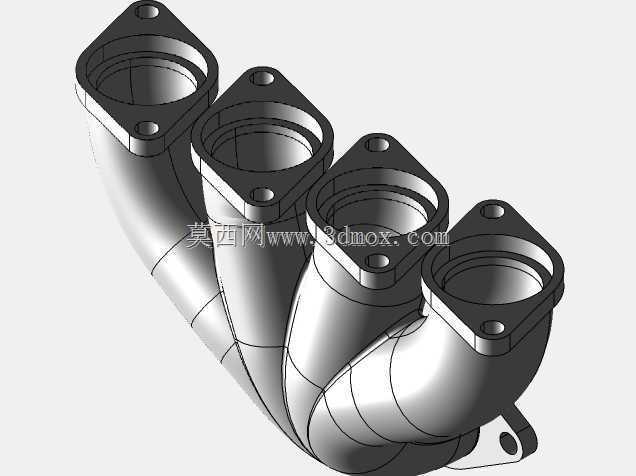

　　外形与安装边界方面，上端总法兰为带安装孔的菱形对接面，开孔位置与密封面平面度需要与对接件严格匹配，确保垫片压紧后无泄漏；下端四个分支法兰各自带有两个螺栓过孔，沿缸盖排气道口呈直线排列，法兰密封面需保持在同一装配基准面上。整体结构紧凑，分支之间通过铸造本体相连形成刚性整体，既减少了独立管路的装配误差，也增强了抗振能力。法兰厚度、加强筋的布置以及支管与法兰交接处的圆角过渡，都需要在建模时重点处理——这些位置是热应力集中的高发区，圆角过小或壁厚突变极易在冷热循环中产生裂纹。

　　壁厚设计上，铸造歧管通常采用相对均匀的壁厚分布，局部受热严重的区域适当加厚并增设散热加强结构，既控制整体重量，又保证高温下的结构强度。安装时通过螺栓将下端四组法兰紧固在缸盖上，上端法兰对接后续排气部件，装配间隙需考虑热膨胀量，避免工作状态下因热伸长产生附加应力。

　　在三维结构建模时，需要完整还原流道内腔、法兰螺栓孔、密封面以及各分支的空间姿态，保证装配干涉检查时能够准确判断歧管与周边机舱部件、缸盖结构的间隙关系。这套模型清晰呈现了四缸排气歧管从分支到汇集的完整几何特征，对于理解排气系统布局、铸造工艺分模以及发动机外围结构匹配都具有直接的参考价值，可用于结构设计验证、装配关系校核以及排气系统方案讨论等工程环节。
