盘式制动器配套四轮轮毂结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:778857
  • 盘式制动器配套四轮轮毂结构
  • 盘式制动器配套四轮轮毂结构
  • 盘式制动器配套四轮轮毂结构

  该轮毂结构主要面向四轮行走底盘的盘式制动系统,用于承担车轮回转支承、制动盘定位以及半轴或转向节之间的载荷传递。在实际车辆布置中,轮毂位于底盘行走机构的关键位置,外侧连接车轮轮辋,内侧与制动盘、轴承、密封件及悬架导向件形成配合关系。车辆行驶时,轮毂不仅要承受整车垂向载荷,还要传递起步、制动、转向和路面冲击带来的复合力矩,因此结构上需要兼顾刚度、同轴度、安装便利性和制动散热空间。

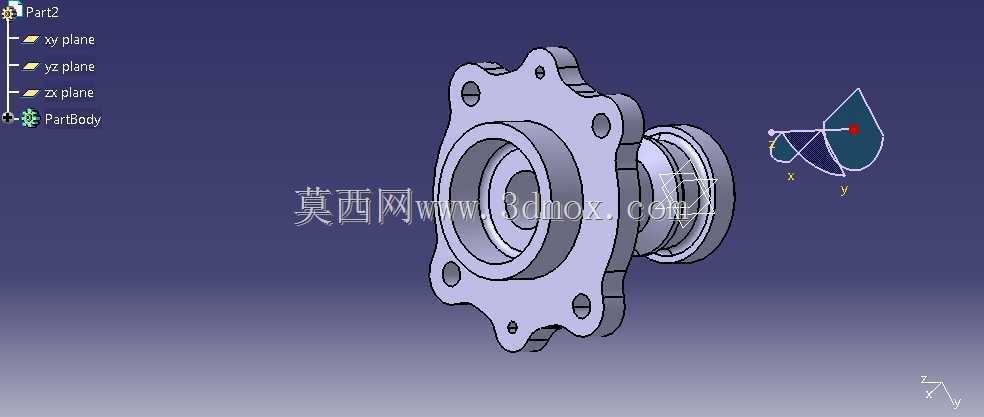

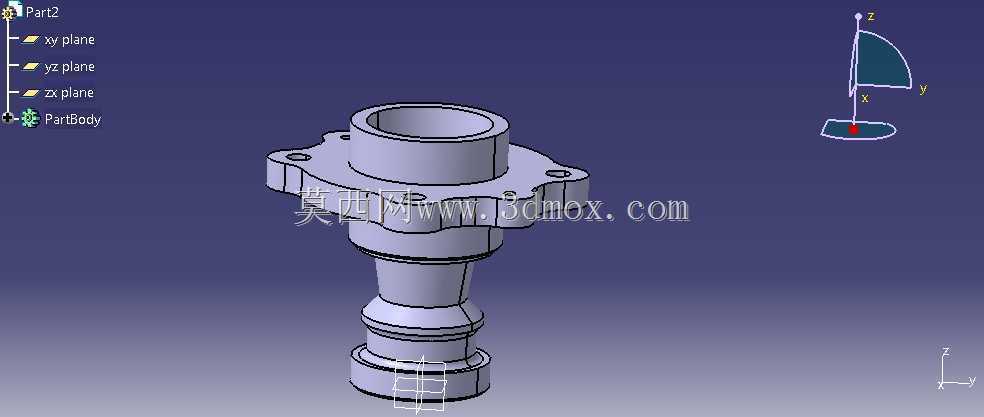

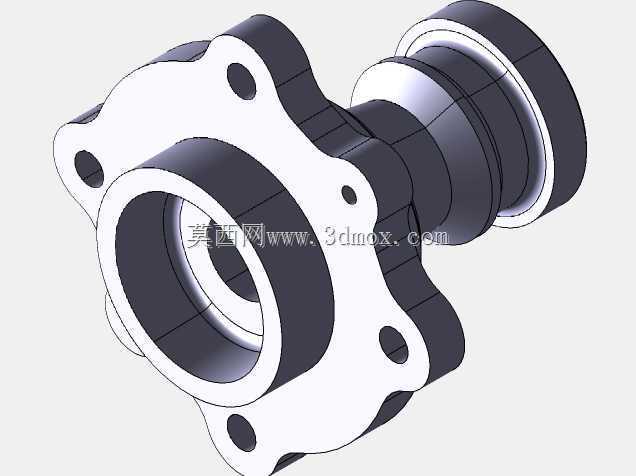

  从外形看,零件一端为带多孔位的异形安装法兰,法兰轮廓并非简单圆形,而是按照螺栓分布、减重需求和周边避让空间形成局部外伸耳板。多个通孔沿法兰周向布置,用于车轮或制动盘的螺栓固定,孔位之间保留足够的实体壁厚,以避免紧固时产生局部压陷。法兰外缘的不规则形状有利于在有限包络内布置连接点,同时减少不必要的材料堆积。中部为阶梯式筒状主体,内部形成轴承安装通道和定位台阶,外部则设置环形凸肩,用于制动盘或相关旋转件的轴向贴合。

  设计思路上,该轮毂把安装基准、回转轴线和制动贴合面集中在同一零件上,减少多件拼接带来的累积误差。中心孔系采用多级台阶结构,不同直径段分别承担轴承外圈定位、油封配合、防尘遮挡以及装配导向作用。端部较小的圆柱段可与制动组件或轮毂单元形成嵌套关系,使制动盘在夹紧过程中保持稳定的径向位置。外侧大法兰面提供较宽的支撑半径,能够降低螺栓连接区域的接触应力,也让车轮受力更均匀地传递到轮毂主体。

  在安装边界方面,需要重点核对法兰螺栓孔分布圆、中心孔直径、轴向台阶长度以及制动盘贴合面到法兰端面的距离。孔位角度决定了车轮与制动盘能否互换装配,台阶直径则影响轴承选型和密封件布置。模型中法兰耳板向外突出,装配时应确认周边卡钳、悬架摆臂、挡泥板和轮胎内侧之间留有间隙,尤其在转向跳动和制动热膨胀状态下,不能出现运动干涉。筒身外侧的环形凸缘与制动盘内孔之间应形成清晰的径向定位关系,贴合面需保持平整,以避免制动抖动。

  盘式制动器对轮毂的轴向定位精度要求较高。制动时,卡钳夹紧制动盘,制动力矩通过摩擦面传递到轮毂,再经法兰螺栓和中心支承结构传至车轮。若轮毂端面跳动过大,制动盘会随旋转产生厚薄差激励,表现为踏板脉动、方向盘振动或制动噪声。因此该结构在法兰面与中心孔之间设置了连续的刚性过渡,厚壁筒段和加强轮廓可抑制夹紧力下的微变形。异形法兰上的孔洞虽然减轻了质量,但孔边均保留圆弧过渡区域,有利于降低应力集中。

  在四轮车辆应用场景中,这类轮毂常见于低速作业车、场地运输车、改装底盘以及轻型行走设备。其优势在于把盘式制动所需的安装面与车轮联接法兰整合,使底盘布置更紧凑。相比鼓式制动方案,盘式结构散热更直接,制动盘暴露在气流中,连续制动时热量不易封闭在轮毂腔内;轮毂本体的阶梯外形也为散热气流和防尘罩安装留出空间。维护时,制动片、卡钳和制动盘可在不完全拆解轮毂主体的情况下进行检查,具体便利性取决于整车悬架形式。

  结构建模时应先确立回转轴线,再以中心孔和各级外圆作为骨架特征。法兰轮廓可通过周向孔位和外耳边界联合驱动,保证螺栓孔与外形避让区同步更新。轴承配合段需标注尺寸公差与同轴度要求,制动贴合面应规定端面跳动和表面粗糙度。对于承受冲击载荷的工况,还应关注孔边圆角、法兰根部圆角以及壁厚突变位置,避免在热处理或铸造过程中形成缺陷。若采用铸件毛坯,需在非加工面保留拔模斜度,并在密封配合面、轴承孔和制动贴合面预留加工余量。

  整体而言,该轮毂不是单一外观件,而是集车轮连接、制动盘定位、轴承支承和载荷传递于一体的底盘功能件。其结构尺寸围绕盘式制动器的装配空间展开,异形法兰提供多点固定,阶梯筒身保证回转刚度,端部凸缘控制制动件位置。工程应用中,只要结合轴承载荷、螺栓规格、制动盘直径和周边悬架间隙完成校核,即可作为四轮盘式制动行走机构的核心回转零件使用。
