多向铰接式机械联动关节支座结构

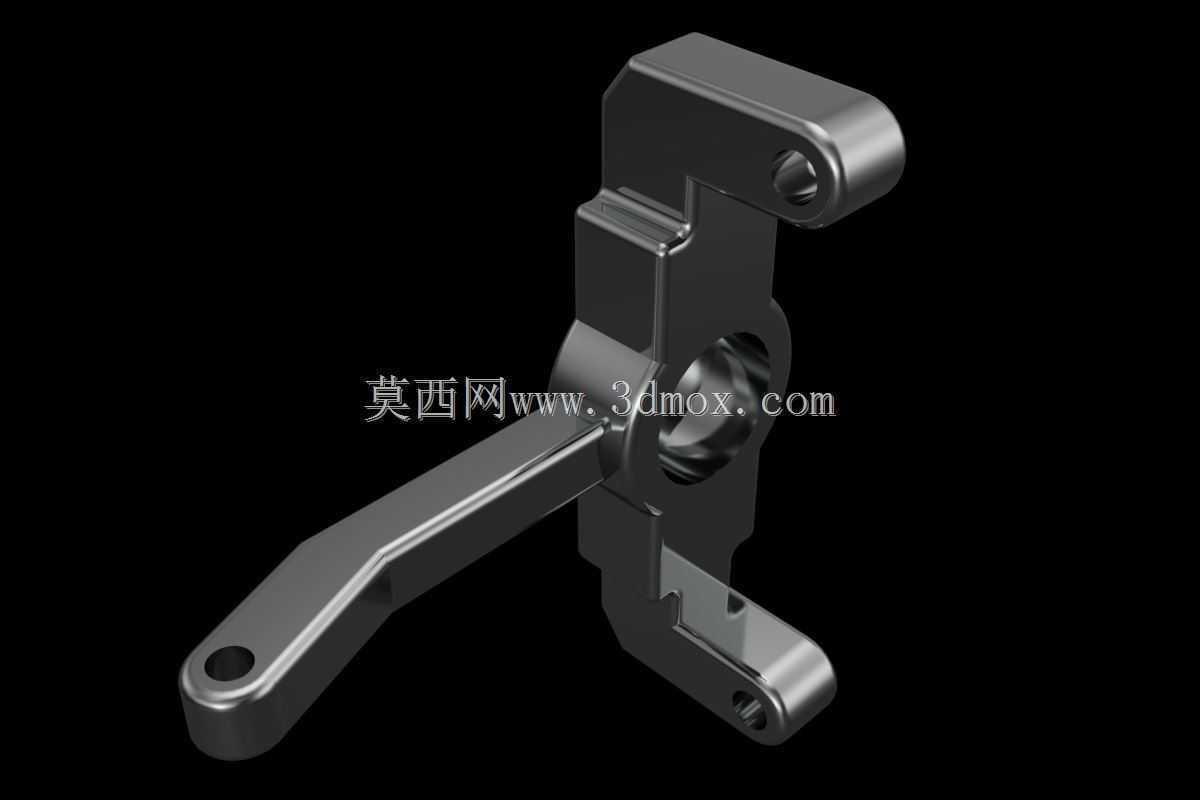

　　该铰接联动支座构件在整机布局里承担多方向力流转接的核心作用，常见于小型越野载具的操控联动机构、户外全地形车的换挡连杆组、轻型工装夹具的摆臂转接位，也可移植到自动化输送线的摆杆导向单元、农业小型机具的操作联动总成中。实际装机运行时，支座本体作为中间枢纽，三个方向延伸出的带孔臂端分别对接不同的联动杆件：长斜向臂端通过销轴连接操控拉杆，将输入端的直线推拉动作转化为支座绕中心主轴的回转摆动；上下两个短臂端分别对接限位推杆与复位连杆，在摆动行程终了位置承接限位块的止挡力，同时把复位弹簧的预紧力传递到整个连杆回路，避免杆件受侧向弯矩发生卡滞。

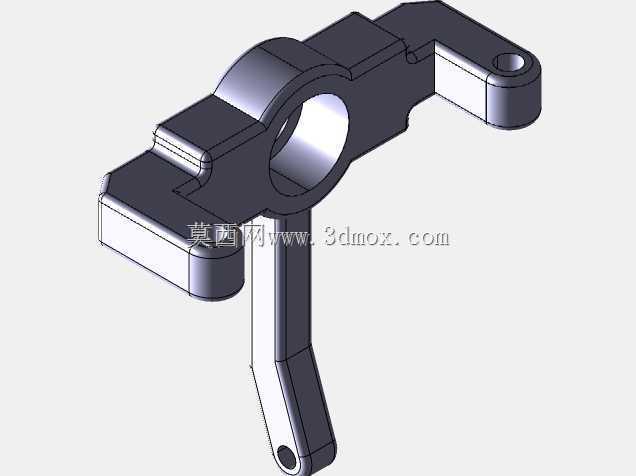

　　从结构受力逻辑来看，设计阶段优先把中心回转孔作为整个零件的基准特征，中心孔内预留衬套安装台阶，压入自润滑铜衬套后穿装固定转轴，转轴两端锁止在设备机架的安装立板上，让整个支座可以绕固定轴线平稳回转。三个臂端的铰接孔全部做同轴度公差约束，孔口加工出倒角，既方便销轴装配时快速导入，也能消除销轴端部的应力集中缺口。臂体和中心基座的交接位置没有采用直角直连的生硬结构，全部设置大圆弧过渡圆角，把连杆传递过来的交变拉压载荷均匀分散到基座本体上，长期承受往复摆动载荷时不会在转角位置萌生疲劳裂纹。零件外轮廓的多处凸台并非冗余造型：靠近中心孔侧的方形凸台用于贴合行程开关的触发碰块，支座摆动到预设工位时凸台触碰限位开关，向控制系统反馈到位信号；上臂端部的加厚凸台用于承接锁紧扭簧的定位端面，扭簧一端卡入凸台侧的小定位孔，另一端抵靠机架，为支座提供回位扭矩。

　　安装边界层面，该零件整体为一体式铸钢或高强度铝合金铣削成型，中心主轴孔的轴线为整机装配基准，三个臂端铰接孔的轴线全部与中心主轴孔保持平行，孔位之间的中心距公差控制在IT7级，保证连杆装配后运动轨迹不发生偏斜。长斜臂的外伸长度根据配套拉杆的行程匹配设计，臂端孔中心到回转中心的力臂长度经过力矩校核，输入端施加常规操控力即可带动整个联动机构完成全行程摆动，不会出现力臂过短导致操作力过大、或是力臂过长导致结构刚性不足的问题。零件的厚度方向预留足够的轴向安装间隙，装入两片机架立板之间后，两侧端面和立板之间保留0.2至0.5毫米的活动间隙，既不会因间隙过大产生轴向窜动，也不会因间隙过小在摆动时出现摩擦卡滞。臂端的铰接孔内径适配标准圆柱销轴，销轴穿装后搭配开口销锁止，防止设备运行过程中销轴脱出。

　　细节设计上，零件下侧短臂的端面开设浅凹槽，用于嵌装缓冲橡胶垫，当支座摆动到下止点时，橡胶垫先接触机架限位面，吸收换向瞬间的冲击载荷，降低金属碰撞产生的噪音与振动。中心基座的侧平面预留两个小螺纹孔，可固定附属的走线支架，把联动机构周边的传感器线束规整固定，避免线束随部件摆动反复弯折破损。整个构件的外形经过运动干涉校验，在全摆角行程内，所有臂体边缘都不会和周边的机架板、相邻连杆、紧固件发生运动碰撞，无需额外在周边部件上开槽避让。该结构把铰接回转、力臂传动、限位触发、复位承载多项功能集成在单个一体式零件上，相比采用多片钣金拼接的铰接支座，整体刚性更强、装配累计误差更小，长期在多尘、颠簸的户外工况下运行也不易出现连接松动、孔位磨旷的故障，适配各类需要小角度回转联动的机械传动场景。
