重型车辆多片式摩擦离合器总成结构

　　多片式离合器在重型车辆传动系统中承担动力接合、切断与过载缓冲的任务，其结构布置直接影响变速箱输入端的载荷状态。与单片干式离合器相比，多片结构通过增加摩擦副数量，在相同轴向压紧力和摩擦半径条件下获得更大的摩擦力矩，因此更适合整备质量大、起步冲击强、频繁换挡的工程车辆与重载运输平台。

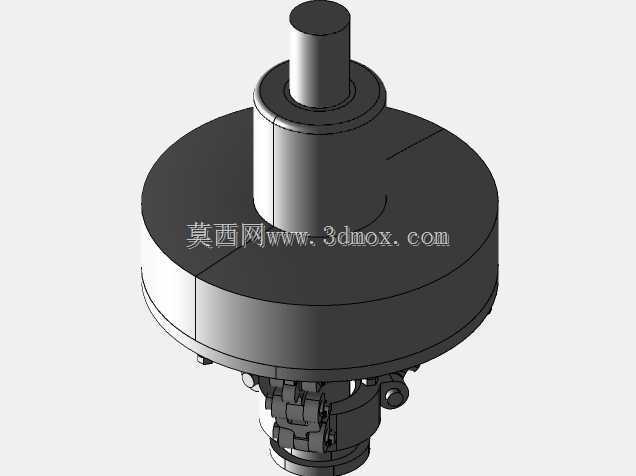

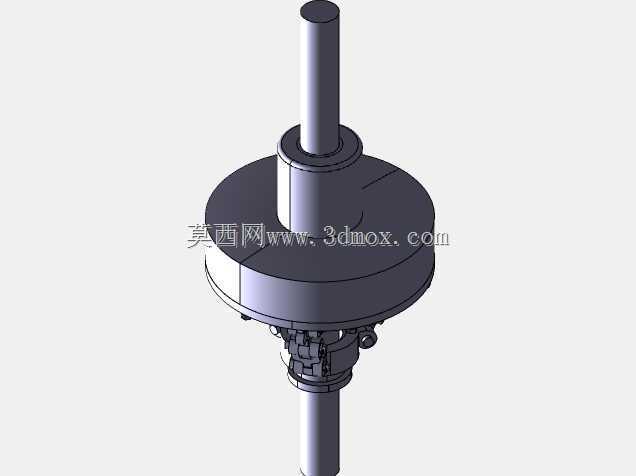

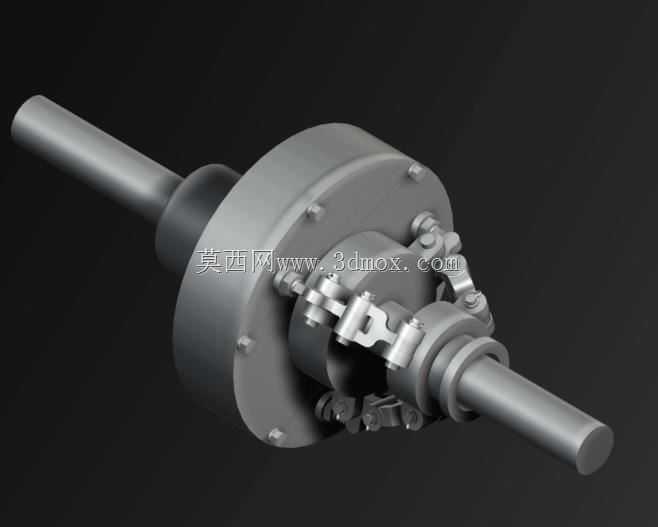

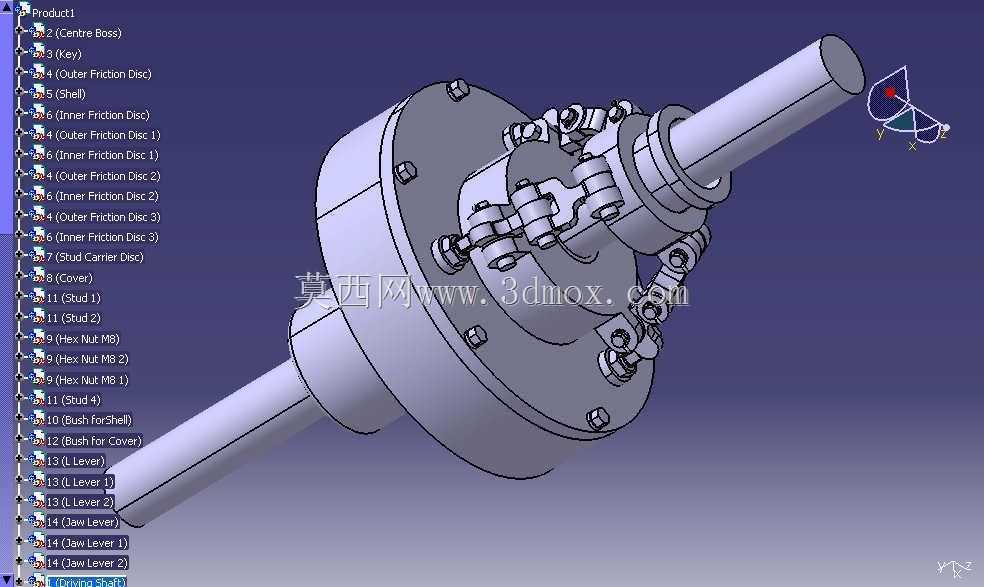

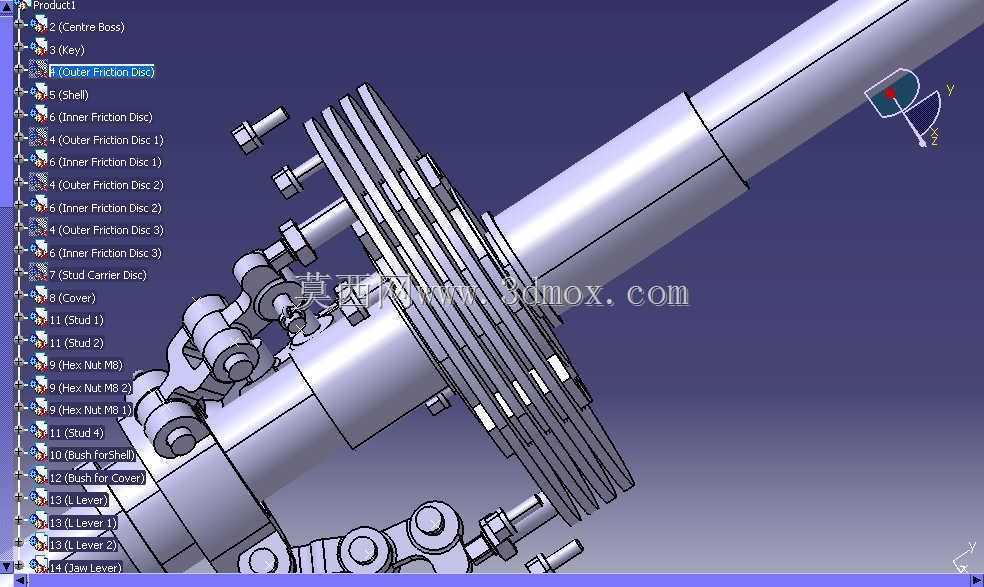

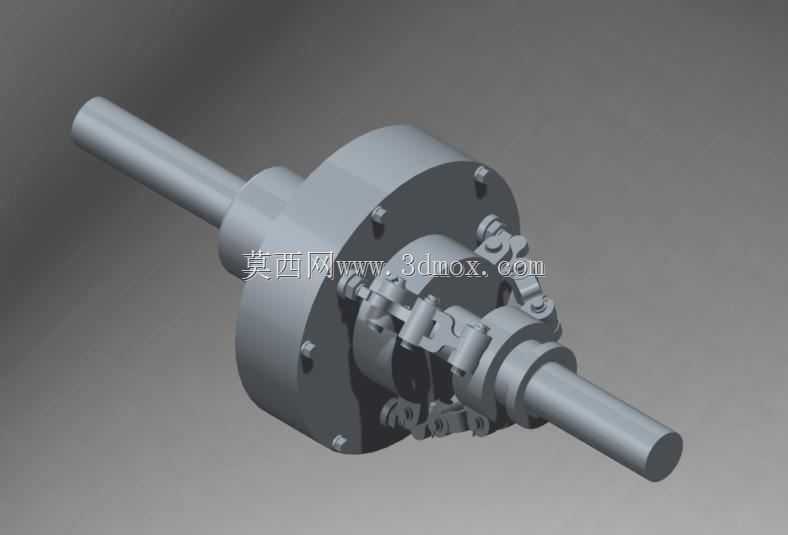

　　从三维结构看，该总成以两端伸出的输入、输出轴为装配基准，中部为圆盘形壳体与压盘组件。主动侧摩擦片通过外齿与壳体或飞轮侧连接，从动片通过内齿与轮毂轴连接，两组钢片交替叠装。压紧机构沿圆周分布，图中可见多处杠杆、调节螺钉与铰接支座，用于将轴向操纵力放大并均匀作用于摩擦片组。接合时，压盘沿轴向推进，多组摩擦面同时贴合，发动机扭矩经摩擦面逐级传递至输出轴；分离时，操纵机构拉动压盘退回，摩擦片之间出现间隙，动力传递被切断。

　　设计这类部件时，首先要确定的是额定转矩与后备系数。重型车辆起步时离合器滑磨时间较长，若摩擦面积不足，会导致片间温升过高、摩擦材料烧蚀或翘曲；若后备系数取得过大，则无法通过有限滑磨吸收冲击，传动系齿轮和半轴容易受到尖峰载荷。多片结构的优势在于可通过片数、有效半径和油压或弹簧压紧力进行组合匹配，使转矩容量与整车质量、发动机最大扭矩、常用坡道工况相适应。

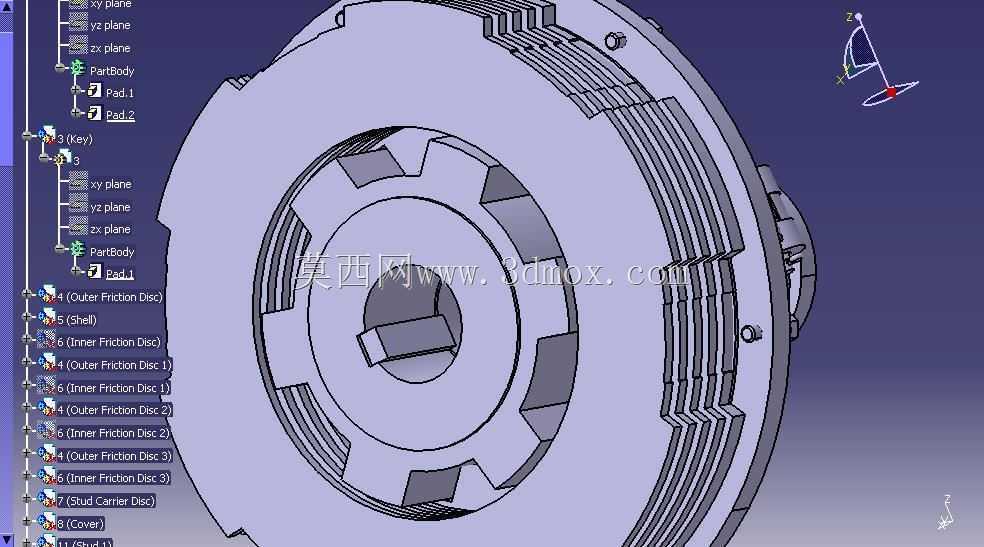

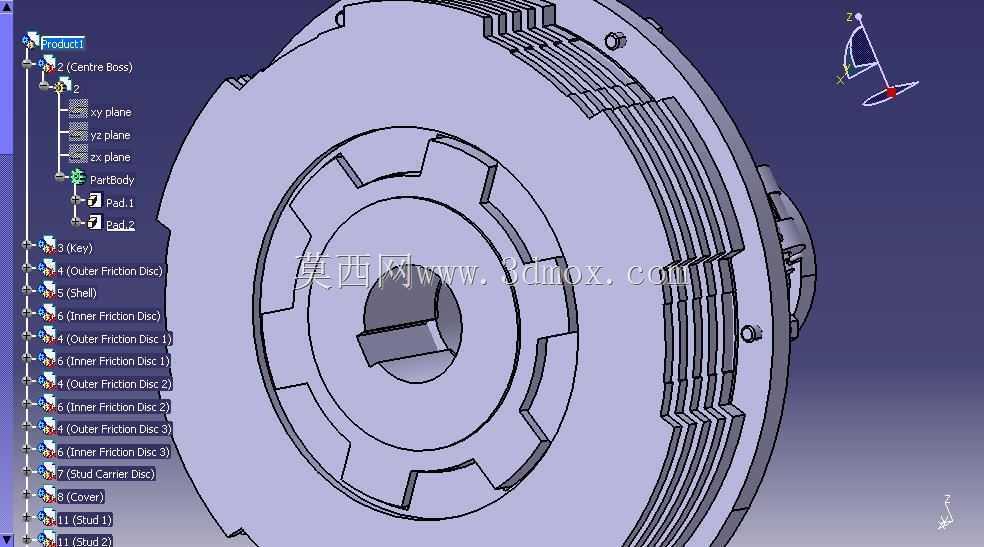

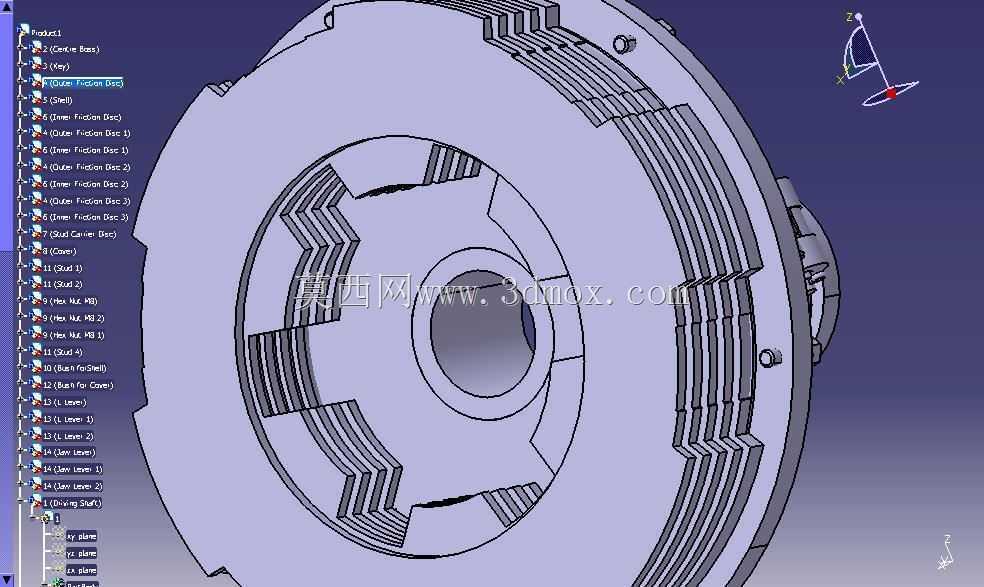

　　摩擦片的有效内径和外径决定摩擦面平均半径，也影响热容量。外径过大虽然能提高转矩，但会增大外缘线速度，高速旋转时对片体强度和分离彻底性提出更高要求；内径过小则不利于散热和花键布置。实际建模时需要在摩擦片组两端保留压盘行程空间，并在片与片之间设置分离间隙，避免离合器脱开后仍存在拖曳转矩。对于湿式多片离合器，壳体内还需考虑冷却油通道，使润滑油能够进入片间，带走滑磨热量并冲洗磨粒；对于干式结构，则要重视通风散热和防尘密封。

　　轴向尺寸是安装边界中的关键。该模型两端轴段较长，设计时应明确输入轴与飞轮或动力源的连接方式、输出轴与变速箱输入轴的同轴度，以及轴承支承位置。轴系若采用悬臂布置，压盘加载时会产生附加弯矩，导致摩擦片偏磨；因此在总成内部或相邻壳体上设置合适的支承轴承，可提高接合平顺性。径向边界则要兼顾壳体外径、操纵杠杆摆动范围和周边车架、变速箱 bell housing 的干涉检查。

　　圆周压紧元件的均匀性同样不可忽视。多个杠杆或弹簧若刚度不一致，压盘会发生倾斜，表现为局部摩擦面过早磨损、接合抖动和分离不彻底。三维装配中应检查杠杆铰接点、压盘凸耳和调节螺钉的运动轨迹，保证在磨损补偿范围内各接触点不卡死。调节螺钉用于补偿摩擦片厚度磨损，但调整量必须有限，过大的预紧会使分离行程不足，过小则导致转矩容量下降。

　　从使用场景看，该类离合器不仅用于重型卡车，也常见于工程机械、农用拖拉机、特种车辆以及需要大转矩切换的工业传动装置。车辆起步时，驾驶员缓慢接合离合器，多片摩擦面在受控滑磨中把发动机动力传递到变速箱；换挡时，离合器短暂分离，中断齿轮啮合载荷；紧急制动或传动系过载时，摩擦片还可通过微量滑磨限制峰值扭矩，保护后续齿轮和轴类零件。

　　建模过程中，摩擦片花键、压盘导向、杠杆铰接和回位弹簧应作为重点细节处理。花键配合要保留侧向间隙，以补偿热膨胀和装配偏差；压盘与壳体之间的导向面需保证轴向滑动顺畅；杠杆销轴处应设置润滑或耐磨结构；回位弹簧的力值则要与操纵机构匹配，既要保证分离迅速，又不能增加过多踏板或操纵力。

　　外形上，该总成呈圆柱盘状并带同轴轴伸，主体壳体外缘布置紧固件和操纵组件，安装时通常以法兰端面和轴中心线作为定位基准。进行整车布置时，需要校核轴端连接长度、壳体固定孔位、维修时摩擦片组的抽出空间，以及操纵油缸或分离拨叉的动作空间。若在狭小舱室内使用，还应预留散热通道，避免多片结构持续滑磨产生的热量集中在封闭壳体内。

　　总体而言，多片式离合器的核心并不是简单增加片数，而是在转矩容量、热容量、分离行程、压紧均匀性和安装边界之间取得平衡。完整的三维结构能够帮助设计人员检查摩擦片叠装关系、杠杆运动干涉和轴系支承方式，也便于在选型阶段判断该总成是否适配重载车辆的动力传递需求。
