惠特沃斯快速返回往复运动连杆机构

　　这套机构围绕非匀速往复运动这一典型工艺需求展开，核心是利用曲柄回转过程中工作行程与回程所占角度不等的几何特性，使滑块在一个完整周期内获得明显不同的两段速度。与普通对心曲柄滑块机构相比，它并不追求滑块前后行程时间均等，而是刻意让空回阶段占用更小的曲柄转角，从而在主轴连续等速旋转时缩短回程耗时，把更多时间分配给承载作业段。这种运动规律在成型机、开槽机、插削类设备以及部分送料、推送装置中具有直接工程价值：工作侧需要相对平稳、低速的进给以保证切削或成型质量，而退回阶段不参与有效加工，快速复位可以缩短辅助动作时间，提高节拍效率。

　　从结构组成看，装置由回转曲柄、带导槽的摆杆或滑动副、连杆以及水平往复滑块等构件构成，运动链中包含多个转动副和一个滑动副。建模时需要重点保证各铰接点的同轴关系、导槽与滑块之间的配合方向，以及连杆两端孔位的中心距。回转件上的偏心销位置决定了急回特性的强弱：偏心距变化会改变摆杆摆角和滑块行程，也会影响工作行程与回程的速度差。实际设计中不能单纯追求回程越快越好，因为过大的速度波动会带来铰接处冲击、惯性力增大和导轨侧向载荷上升，需要结合被驱动部件质量、允许加速度和润滑条件综合取舍。

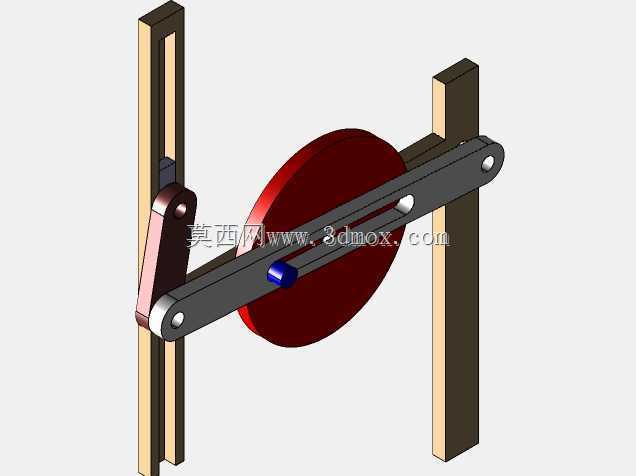

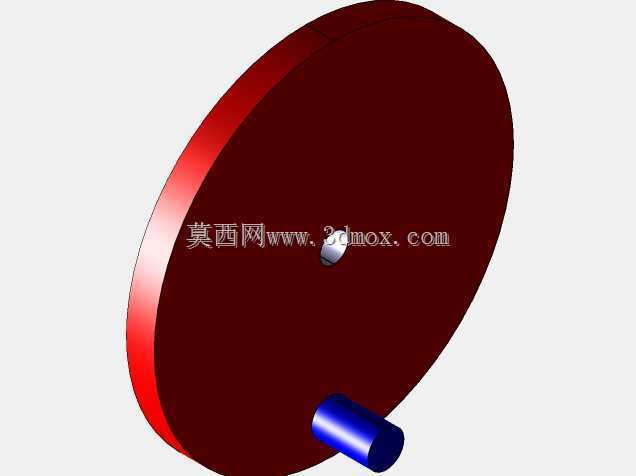

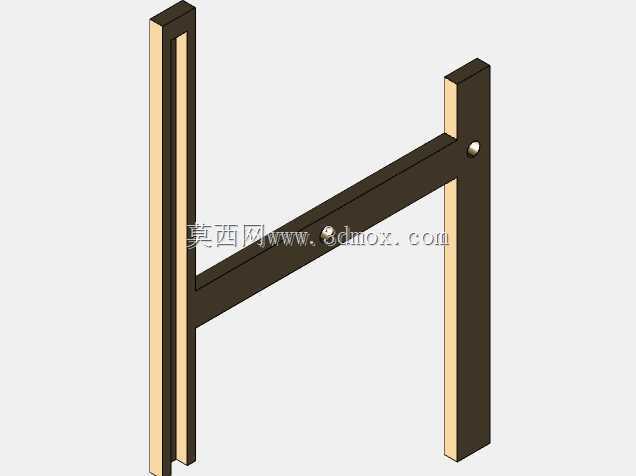

　　外形布置上，该机构采用立式回转盘配合上下水平导向件的方式，红色转盘承担曲柄输入，中部杆件将圆周运动传递给横向滑动构件，底部杆件形成稳定支撑与导向边界。安装时应保证转盘回转平面与滑块运动方向处于明确的空间关系，避免铰接轴歪斜造成别劲；导路需保持直线度，滑块与导向面之间预留合理间隙，使往复运动在全行程内不出现卡滞。若用于真实设备，还应在曲柄销、连杆孔和滑动接触面设置耐磨衬套或润滑点，因为这些位置在周期性交变载荷下最容易出现磨损。

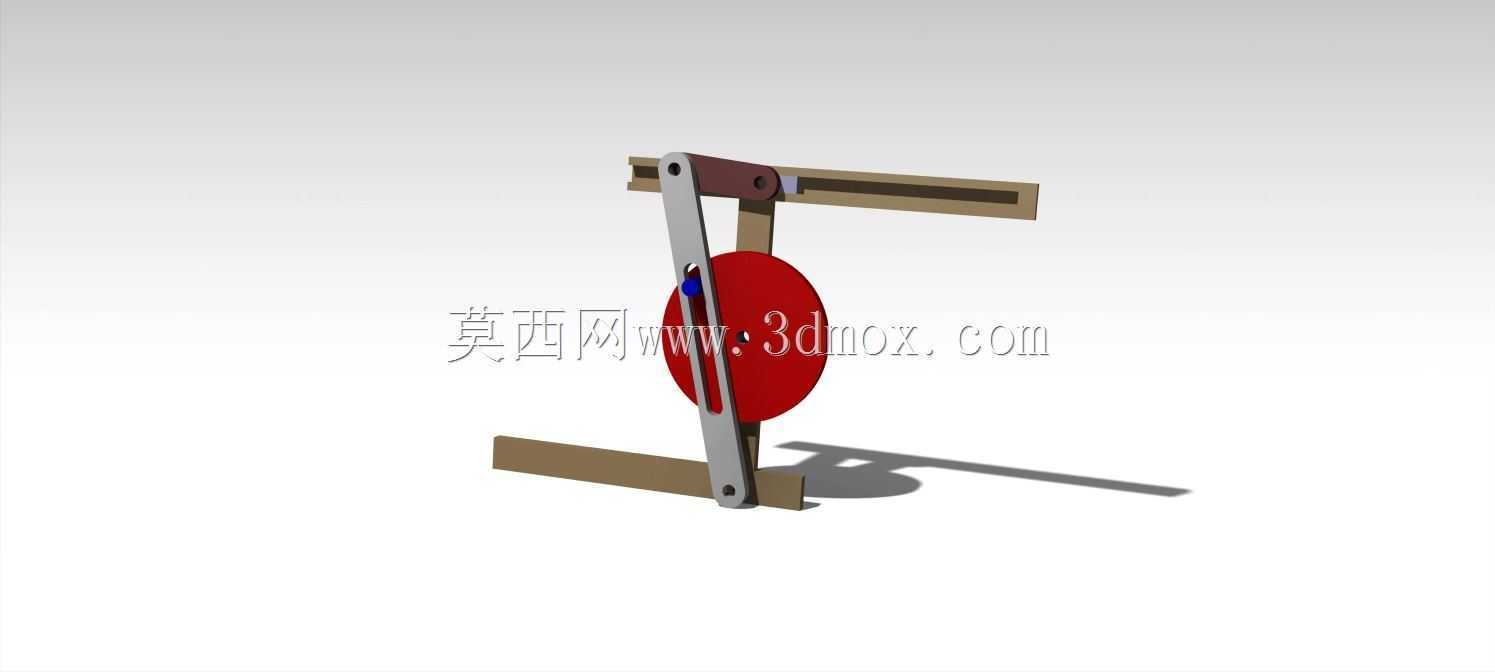

　　三维建模过程中，草图驱动比逐个零件孤立建模更适合这类机构。可先建立固定机架、曲柄中心、铰接点和滑块导路的骨架，再依据杆长约束生成各零件，这样便于调整偏心距、连杆长度和导槽角度后快速观察行程变化。装配验证时应关注曲柄整周转动是否存在死点、杆件是否与机架干涉、滑块在极限位置是否仍有足够啮合长度。运动仿真能够直观显示滑块位移曲线：工作段斜率较小、速度较缓，回程段斜率增大、时间缩短，这正是快速返回机构区别于普通匀速往复机构的关键特征。

　　在设备选型层面，这类机构适合载荷方向稳定、往复行程固定、对空程时间敏感的场合，不宜直接替代需要精确位置伺服控制的高速自动化轴。它的优势在于结构直观、制造维护成本低、运动规律由几何尺寸保证，不依赖复杂控制系统；局限则是动平衡较差、高速时振动和噪声较明显，行程调节也不如伺服驱动灵活。将其用于教学、原理验证或传统机械装备改造时，应把杆长比例、铰接强度、导轨刚度和惯性质量作为主要校核对象，使快速返回特性既满足工艺节拍，又不牺牲机构寿命与运行稳定性。
