带键槽直齿圆柱传动齿轮

　　这类直齿圆柱齿轮常见于中小功率的平行轴传动场合，例如小型减速箱、电工设备进给机构、调压装置传动链以及教学实训台。它的核心作用是在两根平行轴之间传递旋转运动和扭矩，通过轮齿逐齿啮合，把输入端的转速、转矩按固定传动比输送到输出端。相比斜齿轮，直齿圆柱齿轮在轴向不产生附加轴向力，支撑结构可以简化，轴承选型和箱体布置更直接，特别适合转速不极高、冲击载荷有限、维护空间紧凑的机构。

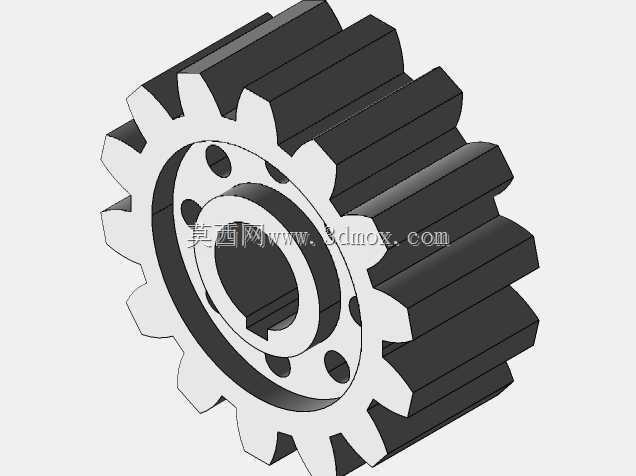

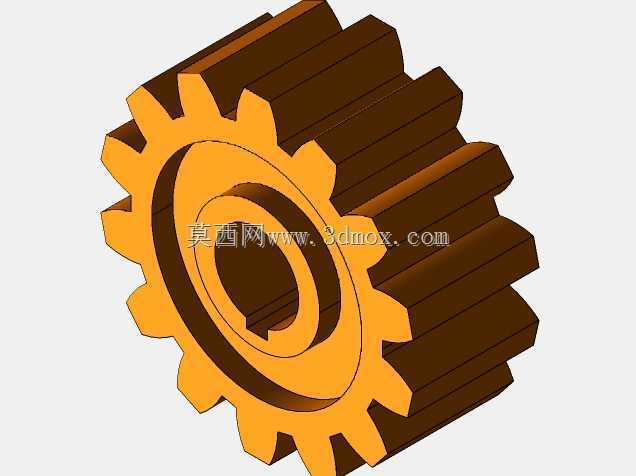

　　从结构上看，该零件由轮齿圈、轮缘、腹板式实体轮体和中心轮毂组成。外圆均布直齿，齿向与齿轮轴线平行，啮合时接触线沿齿宽方向同步进入和退出，传动关系明确。中心孔为安装基准，孔内加工有单键槽，用于与轴上的平键配合，限制齿轮与轴之间的周向相对转动。扭矩传递路径主要为：轴通过键带动轮毂，轮毂再经轮体把载荷传递至轮缘和轮齿，最终由齿面接触完成动力输出。设计时需要重点保证孔轴线与齿圈分度圆同轴，否则运转中会出现齿侧间隙周期性变化、噪声增大和局部齿面过载。

　　轮齿部分采用标准渐开线齿形思路建模，齿顶圆、分度圆、齿根圆之间的关系决定了啮合是否平稳。齿顶不宜过尖，齿根需要保留足够圆角，以降低弯曲应力集中。齿宽在模型中占比较大，说明其设计取向偏向承受稳定扭矩；齿宽过大时对轴系平行度和安装偏角更敏感，齿宽过小则会限制承载能力，因此实际选型时要结合中心距、模数、齿数、材料热处理和润滑条件综合校核。对于闭式齿轮箱，齿面接触强度和齿根弯曲强度是两项基本计算内容；对于低速开式传动，还应关注磨粒磨损和粉尘进入啮合区的问题。

　　中心安装孔与键槽是现场装配的关键边界。孔径决定适配轴径，键槽宽度、深度和长度需与平键及轴槽匹配；装配后齿轮端面应尽量贴近轴肩或定位套，避免轴向窜动。若齿轮在轴上需要长期固定，可采用轴肩、套筒、挡圈或锁紧螺母进行轴向定位；若需要更换方便，则可在轮毂端面预留拆卸空间。模型中轮毂外径明显大于中心孔，这种结构能够增加键连接承载面积，并改善孔周围应力分布。轮缘与轮毂之间采用较厚实的实体过渡，适合小直径、小批量加工或样件验证；若尺寸放大，为节省材料和减小转动惯量，通常会改成腹板开孔或辐板式结构。

　　实际建模时，应先绘制齿坯回转轮廓，明确外径、齿宽、轮毂长度、孔径和端面台阶，再通过渐开线齿廓阵列形成轮齿。齿根圆角不能简单以尖角处理，否则后续有限元分析会在齿根出现不真实应力峰值。键槽特征应在中心孔完成后切削，槽侧与孔壁交线处要注意工艺可达性。若用于数控加工，齿形可由滚齿、插齿或铣齿完成，孔和键槽则通过车削、插削或线切割保证精度；若用于3D打印样件，需关注齿面层纹对啮合间隙的影响，通常在齿厚方向预留适当跑合余量。

　　安装边界方面，齿轮外径决定了啮合箱体内部最小径向空间，齿宽和轮毂长度决定轴向占位，中心孔高度即轴线高度，直接影响轴系中心距。两啮合齿轮的中心距必须与分度圆半径之和相协调，偏差过大将引起侧隙过小或过大：侧隙过小容易卡滞、发热，侧隙过大则反向冲击明显。箱体上轴承孔的平行度、轴的挠度以及齿轮端面跳动，都会影响齿向接触分布。调试时可通过涂色检查接触斑点，理想状态下接触区应位于齿面节线附近并沿齿宽较均匀展开；若接触偏向齿端或齿顶，需要重新核查轴系对中、齿向误差和间隙设置。

　　在设备用途层面，这种齿轮并不单独完成功能，而是作为传动系统中的基础元件存在。它可以把电机高速低扭输入转换为低速高扭输出，也可以在多轴机构中完成同步驱动。应用在稳压、调压类设备中时，齿轮副常服务于调节机构的位置传递，要求运动可靠、回差可控；应用在通用减速器中时，则更强调承载、润滑和寿命。无论使用场景如何，齿形参数、孔轴配合、键槽强度、轴向定位和润滑密封都是结构设计人员不能跳过的环节。该三维模型把轮齿、轮毂、中心孔和键槽关系完整表达出来，可用于干涉检查、装配演示、加工工艺讨论以及传动方案早期验证。
