深沟球滚动轴承精密结构数模

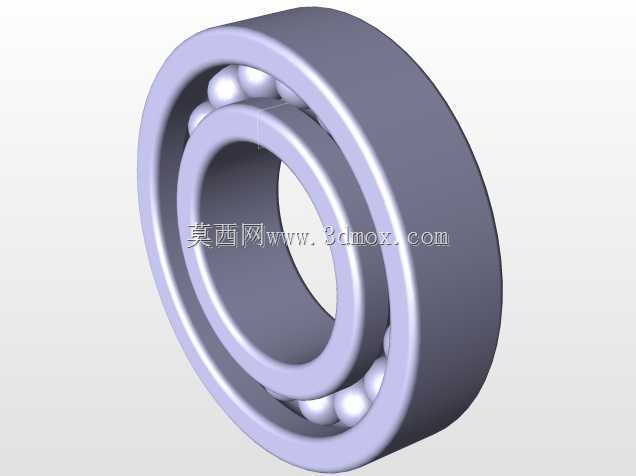

　　这套深沟球轴承三维数模完整还原了常规径向滚动支承的全部核心构成，包含带弧形滚道的内圈、外圈、均匀排布的钢制滚珠以及约束滚珠间距的保持架结构，建模过程严格参照滚动轴承的实际装配逻辑搭建，各零件间的配合间隙、滚道曲率匹配关系都做了对应还原，没有出现结构干涉、滚珠错位这类低级建模问题。

　　从实际工程应用场景来看，这类轴承是旋转传动系统里应用覆盖范围最广的基础支承件，小到家用小家电的电机输出轴、办公设备的转动辊，大到工业输送机托辊、中小型减速箱传动轴、普通机床的辅助转轴、农用机械的轮轴支承，只要需要同时承受径向载荷与少量双向轴向载荷的转动部位，几乎都能见到同结构深沟球轴承的身影。它的核心功能是为旋转轴提供径向定位约束，把轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低转动阻力与磨损速率，同时约束轴的径向窜动，部分工况下也可承受不大的轴向倾覆力。

　　建模时的结构设计思路完全贴合实际加工逻辑：内圈的内孔为与轴颈过盈配合的基准面，外圈外圆为与轴承座孔过渡配合的安装面，内外圈相对的侧面各加工出半径略大于滚珠半径的弧形滚道，滚道的曲率中心不在同一平面，既可以让滚珠在滚道内顺畅滚动，也能限制滚珠从滚道中脱出。保持架采用兜孔结构把每一颗滚珠均匀分隔开，避免滚珠之间直接接触产生摩擦磨损，同时保证所有滚珠沿圆周方向等距分布，让载荷可以均匀分摊到每一个滚动体上，避免局部应力集中。数模里滚珠的数量、排布间距都参照同规格常规轴承的参数设置，相邻滚珠之间预留了合理的活动间隙，既不会因为间隙过大出现运转晃动，也不会因为间隙过小出现卡滞。

　　安装边界方面，这类轴承的轴向尺寸紧凑，径向截面轮廓为规则环形，安装时不需要额外设计复杂的支承座结构，只需要在安装部位加工出与外圈外径匹配的座孔、与内圈内径匹配的轴颈，再搭配对应的轴用挡圈、孔用挡圈或者端盖做轴向限位即可。数模的环形轮廓没有多余外凸结构，安装占用空间极小，在做整机布局时，只需要预留出轴承外径对应的圆形安装空间，以及轴向厚度对应的装配余量，不需要为周边部件避让特殊结构。在做整机传动系统设计时，工程师可以直接调用这套数模装入轴系装配体，校验轴的台阶高度、轴承座的孔位深度、端盖的压紧距离是否匹配，提前排查轴系装配时可能出现的轴向定位冲突、润滑空间不足等问题。滚道与滚珠的接触部位在数模中做了清晰的结构区分，后续做受力仿真时可以直接在接触面上设置径向载荷参数，模拟轴承在不同转速、不同负载下的应力分布，为轴承选型、寿命校核提供直观的结构参考。保持架的兜孔结构也做了独立建模，能够清晰展示滚珠被限位的装配关系，不管是用于设备维修时的结构认知，还是新设备传动方案的选型匹配，都能提供准确的结构参照。
