大容量碳酸饮料塑料瓶结构造型

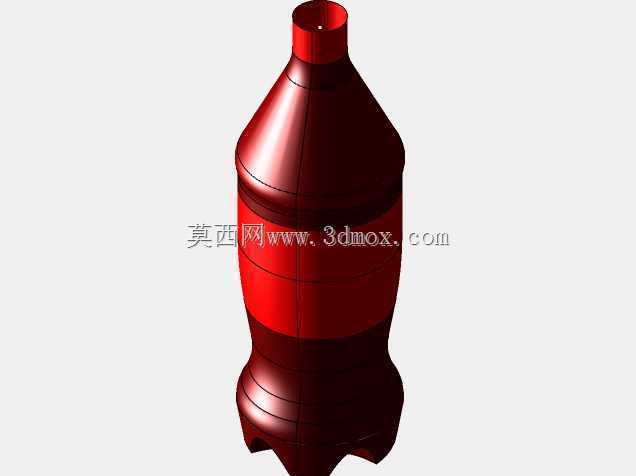

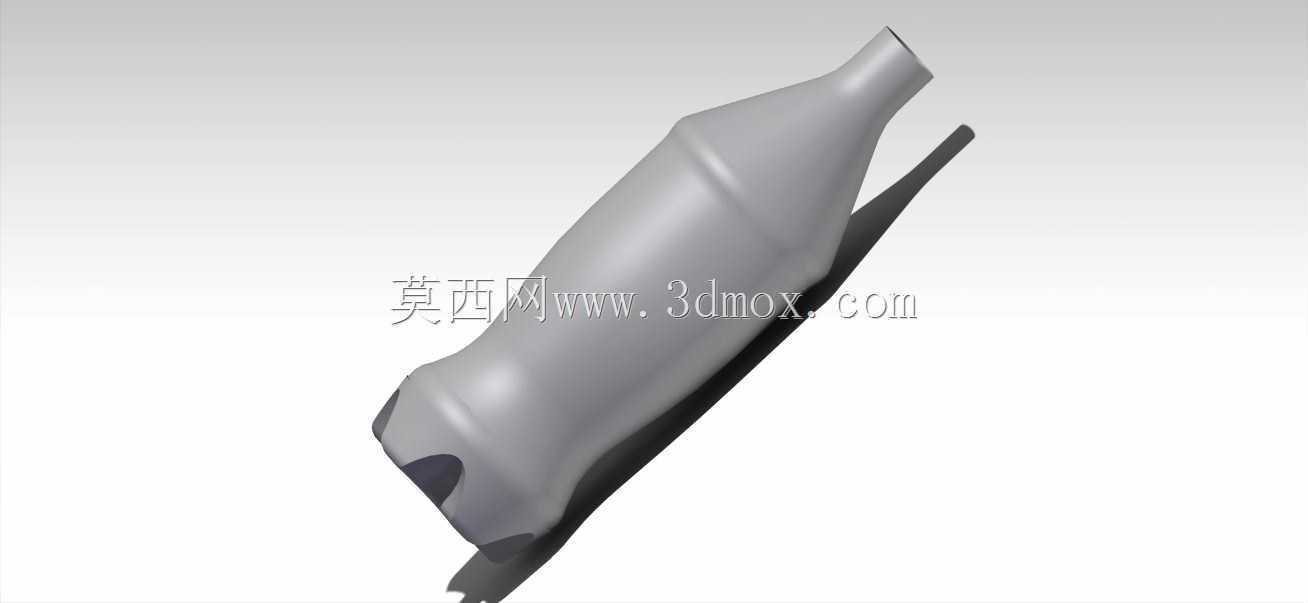

　　该三维造型围绕大容量碳酸饮料包装容器展开，主体呈现常见两升左右PET吹塑瓶的典型轮廓，适合用于快消包装结构设计、吹塑工艺分析、货架陈列校核以及自动化灌装线输送仿真。模型重点还原了瓶身从瓶口、肩部、直筒段、底足到加强纹路的连续曲面关系，能够为包装容器开发、标签包覆、装箱排布和搬运夹持提供较完整的几何参考。

　　瓶口部分采用小直径螺纹颈结构，颈部高度较短，上端开口保留封盖配合区域。实际工程中，这一段需要与防盗盖、密封垫片和灌装旋盖设备匹配，瓶口外径、螺纹起止位置以及支撑环高度都会影响封盖扭矩和密封可靠性。模型中瓶口与肩部之间通过平滑过渡曲面连接，肩部采用较大锥度收拢，既减少材料在拉伸吹塑过程中的局部变薄，也能在倾倒饮料时形成稳定流向。对于碳酸饮料而言，肩部曲率不能过度突变，否则在内压长期作用下，瓶壁容易出现应力发白或局部鼓胀。

　　瓶身中段为近似圆柱的主容纳区，外表面设置多道环向加强筋和分段曲面。环向纹路并非单纯装饰，它在PET薄壁容器中承担提高径向刚度、降低真空瘪瓶风险、改善手持摩擦力的作用。碳酸饮料在温度变化和二氧化碳内压作用下，瓶体承受持续张应力，直筒段若完全光面，受压后外形容易扩张，贴标区域也会产生不平整。通过多道浅凹槽与凸环组合，可以在不显著增加克重的前提下提升瓶身环向刚度，同时为热收缩膜标签或缠绕标签提供视觉边界。

　　瓶体下部采用逐渐内收的曲面，并在底部形成花瓣式多足支撑结构。这种底型在大容积碳酸饮料瓶中十分常见，其作用包括承受内压、提高站立稳定性、减少底部应力集中以及适应吹塑模具底部合模。底足之间的凹陷区域使瓶底不是单一平面，而是多个支撑脚共同接触输送带和货架平面。设计时需要关注底足着地圆直径、足部圆角、中心凹深以及壁厚分布。若底足外扩不足，灌装后静置可能出现晃动；若中心区域过高或过渡圆角过小，吹塑成型时底部容易积料，承压能力也会下降。

　　从外形边界看，该类瓶体总高明显大于直径，主体最大轮廓集中在中下部，肩部以上快速收窄，适合标准饮料箱的矩阵式排列。三维模型可用于校核瓶间最小间隙、纸箱内格尺寸、托盘堆码层数以及冷链货架进深。瓶口小、瓶身大的比例关系也决定了抓瓶机构通常不能只夹持颈部，高速输送线上多采用瓶身侧壁夹持、风送瓶口悬挂或分段导向护栏组合。若用于生产线仿真，需要将最大外径、肩部锥面、底足支撑直径和重心位置作为关键边界，避免护栏过渡处卡瓶或倒瓶。

　　结构建模思路上，瓶体适合采用旋转主体曲面与局部特征叠加相结合的方式完成。先依据剖面轮廓建立母线，旋转得到基础瓶身，再处理肩部非完全回转的曲面光顺、底部花瓣支撑、环向凹槽和瓶口端部。由于真实PET瓶壁厚很薄，外观建模常以实体外表面表达，若用于工艺分析，则应进一步抽取中面并设置吹塑材料参数。曲面质量对后续渲染、模具分型和标签展开都有直接影响，尤其是肩部与底足过渡区，需要保持曲率连续，避免在高光下出现折线感。

　　在包装工程应用中，该模型还可用于跌落姿态判断、堆码受压校核和手持人机分析。瓶身中部的纹路位置应避开主要标签信息区，底足形状需保证自动装箱时能够顺利落入箱格，肩部锥度则影响多瓶并排时的上部间隙。对于灌装企业，瓶体外形不仅是消费品外观，也是输送、封盖、贴标、装箱、码垛等设备共同依赖的机械接口。通过该三维结构，可以直观检查容器从毛坯吹塑到末端包装各环节的几何适配性，为后续改型、轻量化和生产线调试提供依据。
