汽车发动机分体式连杆总成结构设计

　　这套连杆结构面向乘用车小排量内燃发动机的曲柄连杆机构开发，建模过程完全围绕发动机实际运行工况展开，没有做多余的装饰性几何处理。从整机布置逻辑来看，连杆承担活塞往复运动与曲轴旋转运动之间的力流转换，燃烧室爆发压力经活塞销传递到连杆小头，再通过杆身传导至大头端，最终驱动曲轴曲柄销输出扭矩，整套零件在高温、高交变载荷、高速往复的环境下持续工作，结构合理性直接决定发动机的可靠性与NVH表现。

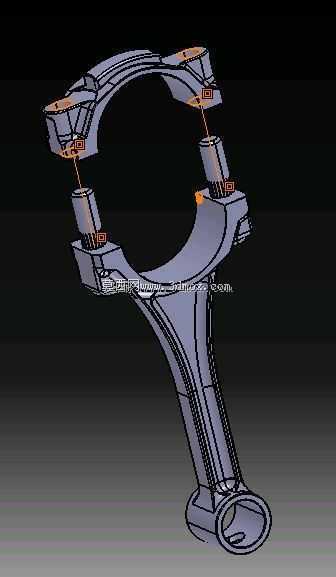

　　建模时先从大头拆分结构入手，斜切口式的连杆盖与杆身采用配对定位设计，结合面处的锯齿形止口结构可以承受大头螺栓预紧后产生的横向剪切力，避免发动机工作过程中连杆盖出现错位。两端轴孔的同轴度、孔壁与结合面的垂直度都在草图阶段预留了工艺公差校核基准，大头孔按照轴瓦装配需求设计了合适的过盈配合区间，小头孔则预留衬套压装的壁厚余量，衬套压入后内孔再做精镗，保证活塞销运转时间隙均匀。

　　杆身截面采用工字形过渡构型，这一设计并非随意选型：往复运动质量需要尽可能压低，来减小高速工况下的惯性力，同时爆发工况下杆身要承受数万牛级的压应力，工字形截面可以在相同截面积下获得更高的截面抗弯模量，兼顾轻量化与刚性。从小头到大头的过渡区域做了大圆角顺滑处理，避免截面突变带来的应力集中，过往台架失效案例中，不少连杆断裂都起源于杆身与大小头衔接的圆角位置，建模时特意对该区域的曲面曲率做了连续过渡，没有留下尖锐棱边。

　　安装边界方面，小头端宽度需要匹配活塞销座的内档间距，两侧与活塞销座之间预留规定的轴向间隙，防止热膨胀后出现卡滞；大头端拆分后的径向轮廓必须严格避让曲轴曲柄的回转空间，发动机运转时连杆大头随曲轴做圆周摆动，外圆轮廓与曲轴箱内壁、曲柄平衡块之间的安全间隙在数模装配阶段就做了运动包络校核，全程不存在干涉风险。连杆螺栓的安装孔位置、沉孔深度都按照所选高强度螺栓的尺寸匹配，螺栓预紧后连杆盖与杆身结合面完全贴合，轴瓦不会出现松动滚瓦的问题。

　　从实际使用场景来看，该结构既适配常规自然吸气汽油机，也可以通过调整杆身壁厚、强化圆角过渡满足增压机型的更高载荷需求。零件毛坯采用模锻工艺成型，材料选用常用的40Cr调质钢，锻造后杆身内部金属流线沿零件轮廓连续分布，相比切削加工的整料零件疲劳强度提升明显。数模中完整还原了大头轴瓦的定位唇槽、小头润滑油孔的走向：曲轴主轴道的压力润滑油通过曲柄销油孔进入大头轴瓦间隙，一部分润滑油顺着杆身内部的油道输送到小头衬套位置，为活塞销提供持续润滑，油孔的孔径与走向避开了杆身高应力区域，不会因为开孔削弱结构强度。

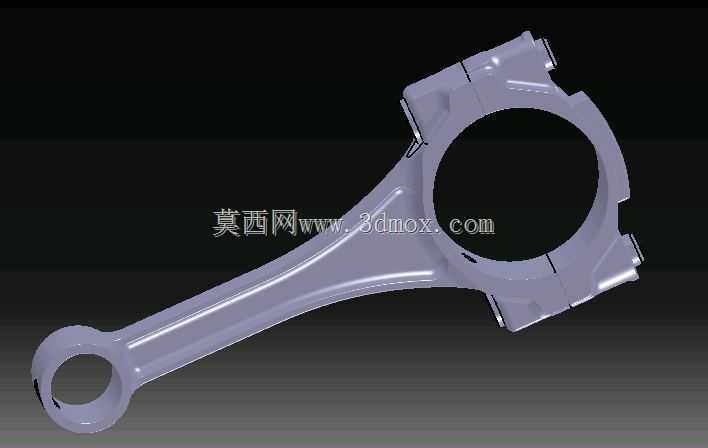

　　在整机装配序列里，连杆需要先从气缸体上方随活塞一同装入缸筒，再在曲轴箱侧将连杆盖扣合到曲柄销上，按规定扭矩分步拧紧连杆螺栓，因此斜切口的角度设计也兼顾了装配时的通过性，避免大头端无法穿过缸筒的问题。整套数模把所有配合面、安装定位特征、润滑结构都做了完整表达，结构设计人员可以直接以此为基础开展有限元疲劳分析、运动干涉校核，工艺人员也能基于模型快速推导模锻模具的分型面与机加工装夹方案。
