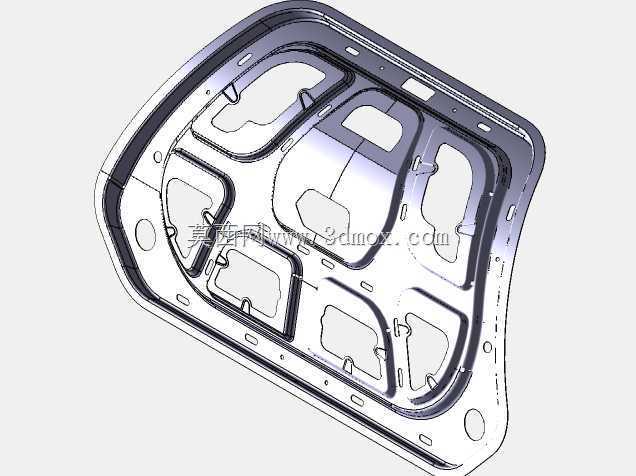

汽车车门内钣金冲压曲面结构

　　该结构属于汽车车门系统中的内板钣金件，是车门总成的承载基础件，在整车制造环节由薄钢板经冲压成型得到。车门内板处于车门内外板之间的装配空间，外侧与车门外板通过包边、粘接或点焊形成封闭腔体，内侧承接玻璃升降器、门锁、扬声器、线束、防水膜、内饰板以及防撞梁等部件，是把多个功能子系统整合到车门上的核心骨架。

　　从实际装车场景看，这类零件需要同时满足造型边界、运动间隙、安装强度和冲压工艺要求。外轮廓随车门造型呈不规则曲面，周圈布置翻边和搭接面，用于和外板、窗框、密封条及铰链区域连接。板件上多处大小不同的开孔并非简单减重，而是为玻璃升降运动、门锁机构穿装、扬声器避让、维修工具通过以及冲压成型时的材料流动提供空间。窗口周边的加强筋、台阶和局部凸台能够提高薄板的抗弯刚度，避免车门在开关、密封压缩和路面振动下产生明显变形。

　　设计时首先要依据车门A级曲面和总布置边界确定内板主型面，再把玻璃升降轨迹、锁体位置、铰链轴线、限位器行程、线束走向和内饰卡扣点逐一投影到钣金面上。安装面不能只追求几何贴合，还要考虑焊装夹具的定位稳定性和总装工序的可达性。铰链侧、门锁侧以及窗框附近通常承受集中载荷，需要通过局部拉深、增厚等效加强、增加焊点或设置加强板来控制应力集中；而门板中部大面积区域则以刚度和模态控制为主，利用浅拉深筋、凹凸造型和折边提升固有频率，降低行驶过程中薄板共振的可能。

　　该类曲面件对成型工艺十分敏感。外形轮廓虽然展开后仍以平板材料为毛坯，但最终形状包含双向曲率、深拉深区域、翻边孔和局部台阶。建模阶段需要持续检查拔模方向、最小圆角、壁厚变化、曲面连续性和冲压负角，尤其在窗口转角、加强筋端部和安装凸台周围，容易出现开裂、起皱或回弹超差。孔位边缘若直接承受夹具或螺栓载荷，应设置平整承压面；若仅用于避让，则可通过翻边或卷边提高孔口刚性。

　　安装边界方面，车门内板需要与外板保持稳定的包边间隙，与玻璃导槽、密封条和内饰板保留可控压缩量，与升降器支架之间形成可靠的螺栓或焊点连接面。周圈螺栓孔、焊接面和定位孔的相对位置必须在焊装公差范围内，否则会导致玻璃升降卡滞、门锁啮合不良或内饰装配缝隙不均。曲面建模时应把这些功能面作为优先约束，再过渡到大面积造型面，避免单纯追求外观连续而牺牲安装平面度。

　　在三维结构设计中，该件适合作为复杂钣金曲面练习对象：既包含自由曲面构建，也包含实体化抽壳、孔位阵列、翻边、加强筋和装配基准建立。完成数模后，可进一步用于冲压工艺分析、焊接总成校核、车门轻量化对比以及干涉检查。对于结构工程师而言，理解这类内板的关键不在于单一特征数量，而在于把造型曲面、机构运动、制造成型和装配公差统一到同一块钣金承载件中。
