大众VW车标立体镂空装饰结构

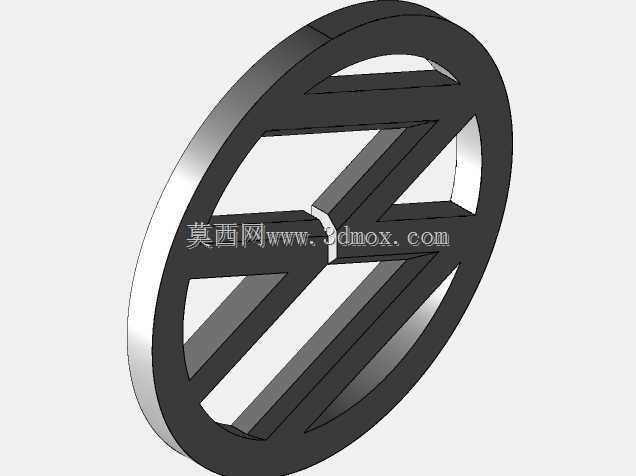

　　该结构围绕汽车前脸品牌标识的立体呈现展开，整体采用圆环外框与内部VW字母一体化的镂空造型，重点处理标识从平面图形向实体装饰件转换时的厚度、倒角、筋条宽度和视觉比例。外圆环作为主要承载轮廓，既限定标识的圆形边界，也为后续安装到格栅、尾门、展具或教学样件上提供连续定位基础；内部V与W字形通过斜向筋条交汇连接，形成上中下三处明显的通透区域，使标志在不同光照角度下具有较强的层次感。

　　从实际使用场景看，这类标识结构常见于整车外饰造型验证、车展概念样件、3D打印展示件、CNC加工练习件以及品牌装饰装置。若用于车辆前部，圆环背部需要预留与格栅基座配合的止口、卡扣孔或胶粘平面；若用于尾门，则要控制背面贴合面的曲率，使其能够随车身外板曲面稳定安装。模型中较厚的环形侧壁可以承担轻微碰撞和擦拭载荷，内部字母筋条则承担品牌识别功能，二者在交汇处做连续过渡，避免尖角造成应力集中，也减少加工或打印时的薄弱断点。

　　设计思路上，先以圆形外轮廓确定整体直径和厚度，再在同一基准平面内构建VW字形。字母并非简单贴附在圆环表面，而是与圆环侧壁形成同一实体骨架，筋条从圆环内侧向中心延伸，在中部形成交错支撑。这样处理后，正面观察时黑白相间的图形关系清晰，侧面观察时又能看到统一的实体厚度。镂空区域的宽度需要兼顾识别性与结构强度：开口过大虽然减轻重量，但字母筋条会变细，长期受振动后容易变形；开口过小则标志显得厚重，透光和透视效果减弱。

　　外形边界方面，主体以圆盘状空间为安装包络，外径决定前脸或尾门的视觉占比，轴向厚度决定与周边覆盖件的间隙。背面宜设置平整环形贴合带，中心区域可根据工艺需要增加浅凹槽，用于容纳定位柱、双面胶或发光导光件。若作为发光车标使用，镂空窗口后方可布置柔光板和LED光源，圆环背部需要增加遮光壁，防止光线从边缘泄漏；若作为金属质感装饰件，则可在正面外缘和字母棱边设置小倒角，使高光沿圆环和字形连续流动。

　　安装边界还需考虑热胀冷缩、清洗水压和低速接触。外圆环与基座之间不宜采用整圈刚性压死，可通过若干卡扣或弹性胶垫吸收尺寸偏差；内部镂空边缘应避免锐边，尤其在面向行人接触的前部位置，倒角能够降低刮擦风险。对于三维建模人员，建模时应保证外圆、字母筋条和背面安装面之间的参数关联，直径变化时筋条宽度、倒角半径和背腔深度能够同步调整，从而快速适配不同车型或展示设备的尺寸需求。

　　结构验证时可重点检查三类位置：一是字母与圆环交接处的截面是否连续，二是镂空最窄处是否满足打印最小壁厚或铣削刀具半径，三是背面安装带是否具有足够接触面积。对于铣削加工，正面深腔和斜向筋条会产生刀具可达性限制，需要在背面预留装夹余量；对于增材制造，悬空斜筋应控制自支撑角度，或在背腔添加易去除支撑。通过这些处理，平面VW标志能够转化为可制造、可装配、可展示的立体标识构件。
