交流稳压器卡扣式钣金固定支架

　　这类钣金固定支架常见于交流稳压器、稳压电源柜及变压器周边装配场景，主要承担内部元器件定位、线束隔离、模块搭接和外壳连接等作用。现场装配时，它既可以作为小型铁芯、绕组组件或控制板的侧向支撑，也可通过顶部钩状结构挂接在机柜横梁、安装轨或相邻钣金折弯边上，减少单独紧固件数量，提高整机装配效率。

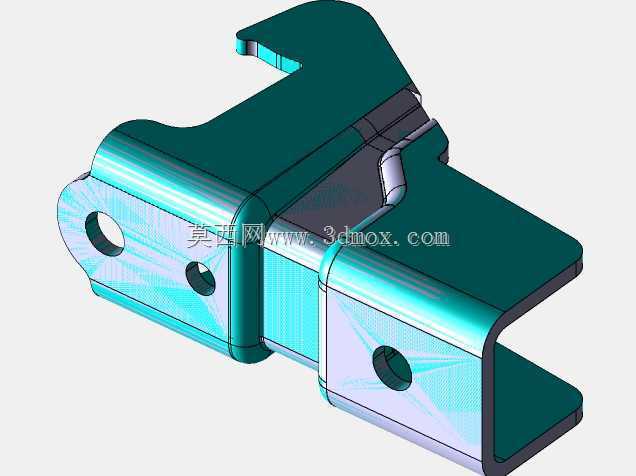

　　从结构上看，零件采用薄板折弯成型，主体由底板、立板、侧向翻边和顶部挂钩组成。底板上布置多个安装孔，用于螺钉穿过并固定到机架或其他构件；立板承担主要抗弯载荷，翻边则提高薄板边缘刚度，避免装配受力后出现扭曲。顶部钩形开口不是装饰特征，而是为了实现预挂定位：工人在锁付螺钉前，可先将支架挂在配合边上，使零件暂时保持位置，随后再对准孔位紧固，这在窄柜内部视线受限、单手操作较多的工况下比较实用。

　　建模时需要重点处理折弯半径、板厚一致性和孔位干涉。钣金件的外形尺寸虽然不大，但安装边界较敏感：底板孔距决定了与底架或安装板的配合精度，立板高度决定被支撑模块与相邻元件之间的安全间隙，顶部弯钩的开口宽度则要与被挂接边厚度匹配。若弯钩间隙过小，现场装配会出现卡入困难；间隙过大，又会在振动或运输过程中产生晃动、异响，甚至使螺钉承受额外剪切力。

　　该零件的折弯过渡区应保留合理内R角，避免按尖锐直角加工导致裂纹或应力集中。底板与立板之间的加强翻边能够显著提高截面惯性矩，在薄板厚度受限的情况下，用较少材料获得较好的承载能力。几个圆孔的位置不宜过于靠近折弯线，否则冲孔后折弯容易引起孔形拉伸变形；若孔边距受结构限制无法加大，则应在工艺上考虑先折弯后冲孔，或在图纸中明确孔位公差与变形允许范围。

　　在稳压器整机布置中，这类支架往往处于电气间隙和机械固定的交叉位置。设计时不仅要看零件本身能否成型，还要核对它与铜排、线束、绝缘片、外壳侧板之间的距离。靠近绕组或发热元件时，钣金边缘不能压伤绝缘层；经过线束路径时，翻边方向应尽量避免形成锐边割线。若表面需要喷涂或电镀，还要考虑挂钩区域与搭接区域的导电性、接地连续性以及涂层对装配尺寸的影响。

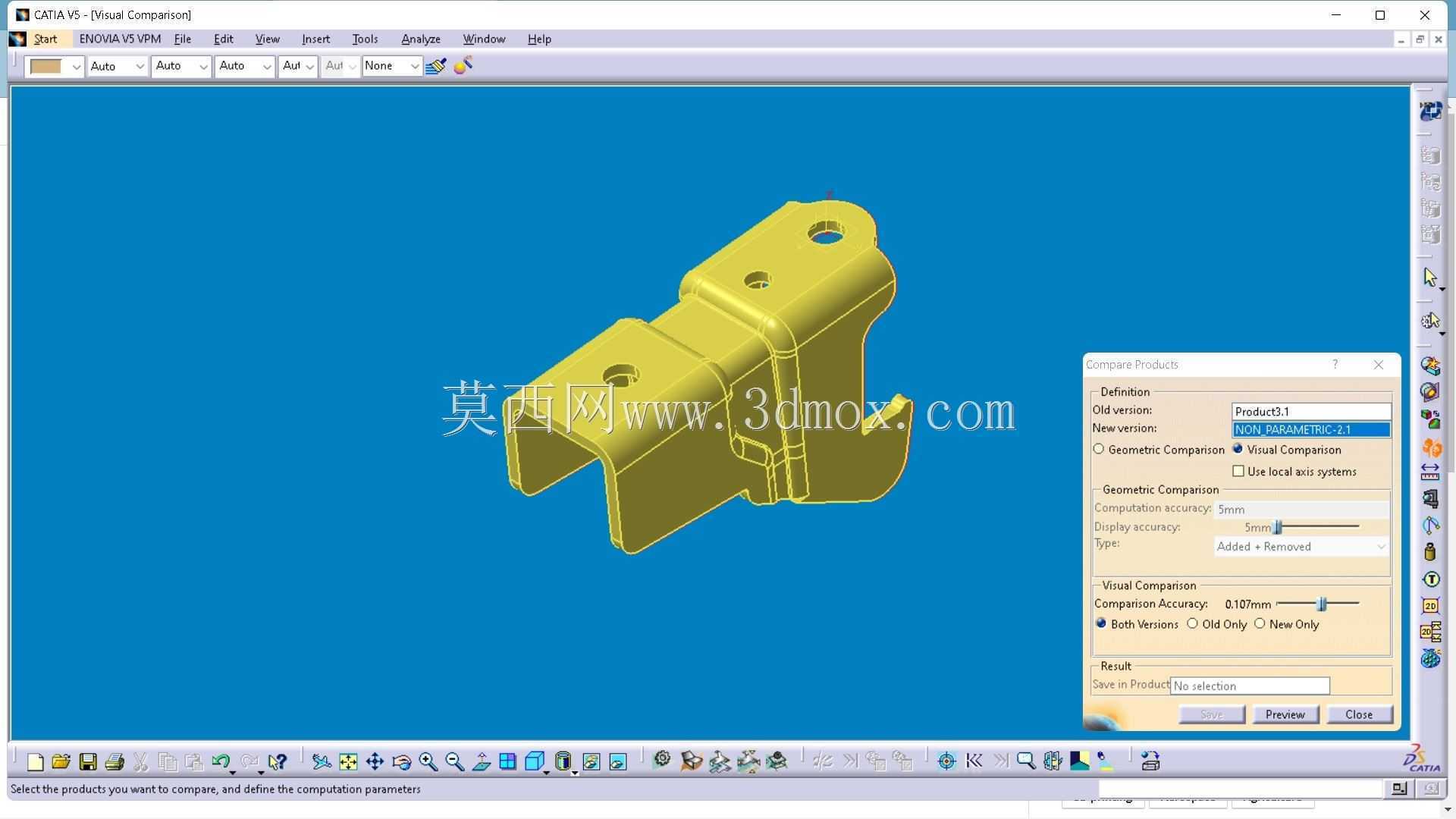

　　三维结构表达中，应把折弯线、展开轮廓、孔位和配合面关系建立清楚。折弯件的魅力在于用简单工艺获得复杂功能：一块平板通过几次弯折，就同时具备支撑、挂接、定位和防错能力。对于设备选型和结构设计人员来说，判断这类支架是否可用，不能只看外观形状，更要结合板厚、折弯高度、孔边距、挂钩搭接量以及整机装配顺序综合校核。

　　实际维护场景中，该类支架还便于拆装。顶部预挂结构降低了重复拆卸时的对位难度，底板孔位提供最终锁紧，侧向开放空间则给工具和线束留出操作余量。若用于振动较明显的稳压设备，可在孔位处增加垫圈或采用防松螺钉，同时控制挂钩与配合边的侧向间隙，使支架在长期运行中保持稳定。整体结构紧凑，工艺路线清晰，适合作为电源设备内部钣金固定件的设计参考。
