交流稳压器用钣金固定安装支架

　　这类钣金安装支架主要用于交流稳压设备内部，承担功率模块、铁芯组件或电气单元的定位、承托与连接任务。在稳压电源、调压装置以及配电类产品中，支架并不是单纯的外观件，而是把电气部件、机壳骨架和安装基面连接起来的受力结构件。它既要保证被支撑部件在装配后的位置稳定，也要兼顾设备运行过程中的振动、拆装维护以及批量生产时的工艺一致性。

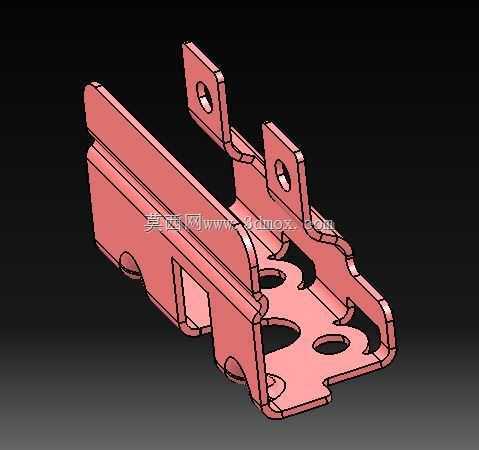

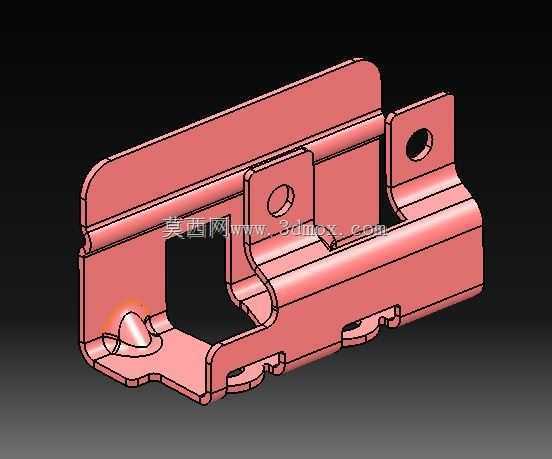

　　从结构形式看，该件采用薄板折弯成型，主体为近似U形的包覆式腔体，一侧通过连续折弯形成容纳和限位空间，另一侧伸出上下两组带孔安装耳板。耳板上的圆孔可用于螺栓穿过，使支架与外部机架、变压器组件或稳压模块进行固定。主体侧板上的开孔与缺口并非装饰特征，而是为装配避让、线缆走向、卡扣定位或相邻零件贴合预留的结构边界。端部圆弧过渡能够降低钣金折弯后的应力集中，同时减少尖锐边缘对装配人员和线束绝缘层的损伤。

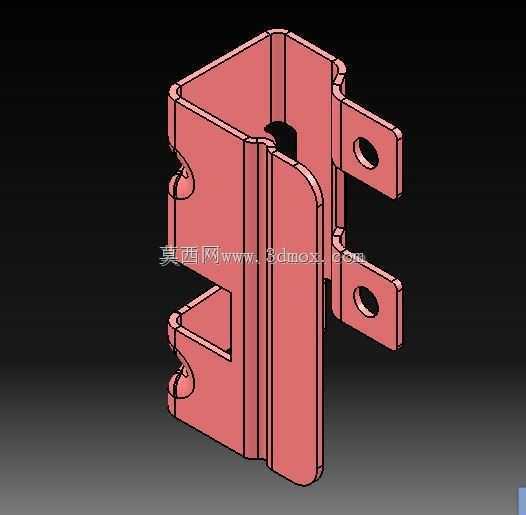

　　设计这类支架时，首先要明确被安装件的重量、重心位置和固定点分布。若支撑对象偏重，支架不能只依赖单片平板承载，需要通过折弯立边、翻边和侧向搭接提高截面惯性矩。图中主体两侧的竖向折边就相当于加强筋，使薄板在承受侧向推力或模块插拔力时不易产生明显挠曲。上下耳板分开布置，可以形成较长的固定跨距，相比单一连接耳，其抗翻转能力更强，尤其适合交流稳压器内部存在电磁振动、热胀冷缩和长期服役的工况。

　　安装边界方面，支架的外形尺寸需要同时满足内部包容尺寸和外部装配间隙。U形内腔宽度决定了可容纳模块或铁芯夹件的厚度，腔体深度影响被支撑件插入后的搭接长度；若搭接过短，受振后容易出现松动，若搭接过长，则会增加材料占用并可能与相邻电气间隙冲突。伸出耳板的孔位中心距、孔径和板厚需要与配套螺栓、垫圈规格匹配，孔边到板边的距离也要保留足够的承压面积。对于钣金件而言，孔位不能过于靠近折弯线，否则折弯时孔形容易被拉伸变形，也会降低连接区域的局部强度。

　　在实际建模过程中，应优先按照钣金工艺逻辑建立展开与折弯关系，而不是把它当作普通实体堆料处理。板材选定后，需要统一定义折弯半径、折弯扣除、止裂槽和折弯方向。外轮廓上的多个卡口和凸耳，往往对应设备壳体上的定位槽或快速装配结构；这些特征在三维设计中要检查折弯后是否与相邻零件发生干涉，尤其要关注耳板根部、侧板缺口以及腔体开口处的空间关系。若模型只在展开状态下尺寸正确，而折弯后孔位错位，就会直接导致现场无法安装。

　　材料选用普通钢板，适合采用冲压、冲孔、折弯等常规钣金工艺完成。钢质支架具有较好的强度和刚性，表面可根据设备使用环境进行喷塑、镀锌或电泳处理，以提高防锈能力。对于交流稳压器这类电气设备，支架还需要考虑接地连续性和绝缘配合：金属支架可以作为接地路径的一部分，但靠近带电体的位置必须保证足够的电气间隙，必要时通过绝缘套、隔离垫或线束护圈进行防护。

　　在产品功能上，该支架把定位、承托、固定和避让整合在一件薄板结构中。腔体部分负责限制被装配件的横向位移，折边负责提高整体刚度，双耳板负责把载荷传递到机架，开孔和缺口则为装配工具、紧固件和线缆提供通道。这样的结构减少了额外焊接加强件的数量，也降低了装配工序复杂度。批量生产时，只要冲裁孔位和折弯角度稳定，零件之间就具有较好的互换性。

　　从维护角度看，支架前后和侧面的开放结构有利于模块装入后观察配合状态，也便于螺丝刀或套筒进入耳板区域完成锁紧。上下双耳的布置方式让拆装受力更明确，松开紧固件后，被支撑件可沿腔体开口方向抽出或调整。对于需要定期检查接线端子、碳刷、调压机构或功率组件的稳压设备，这种可接近性在结构设计中十分重要。

　　三维结构评审时，应重点核对板厚与折弯半径是否匹配、耳板孔是否在同一装配平面、腔体开口是否存在回弹后夹持不稳的问题，以及支架固定后被支撑件是否会因重力形成悬臂。对于承受交变载荷的位置，可通过加大折弯圆角、增加翻边高度或调整孔位距离来改善疲劳性能。整体来看，该支架以较低的材料消耗实现了稳定支撑和可靠安装，是交流稳压设备中典型的实用型钣金结构件。
