交流稳压器仪表控制台面板结构

　　这套仪表控制台面板主要面向交流稳压设备的操作与显示区域，承担仪表布置、开关安装、状态观察、人机交互和内部元件遮挡等功能。在稳压电源、调压柜、工业供电补偿装置以及小型配电控制设备中，操作人员需要通过面板快速读取电压、电流等运行参数，并完成启动、停止、切换和调节动作，因此面板并不是简单的外观覆盖件，而是设备外部结构、操作逻辑和安装接口共同交汇的部件。

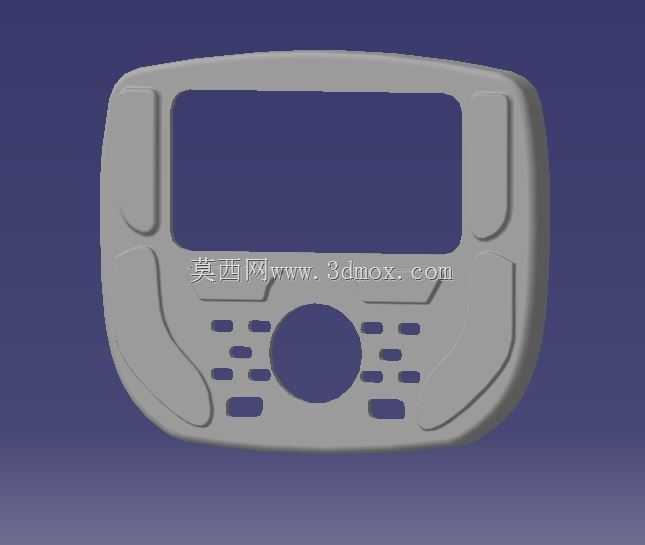

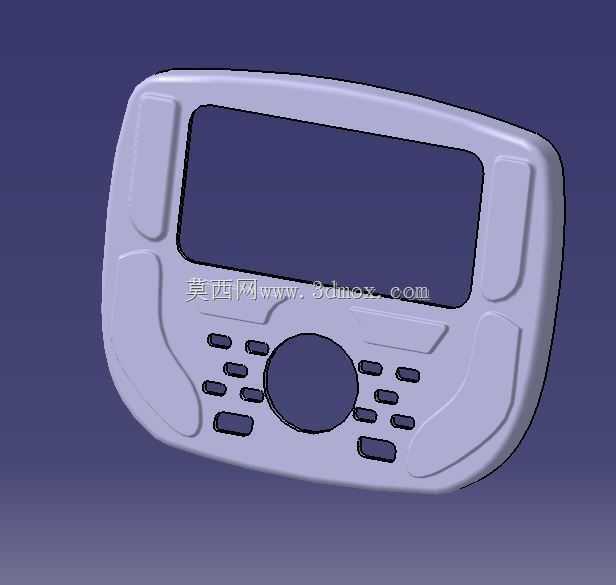

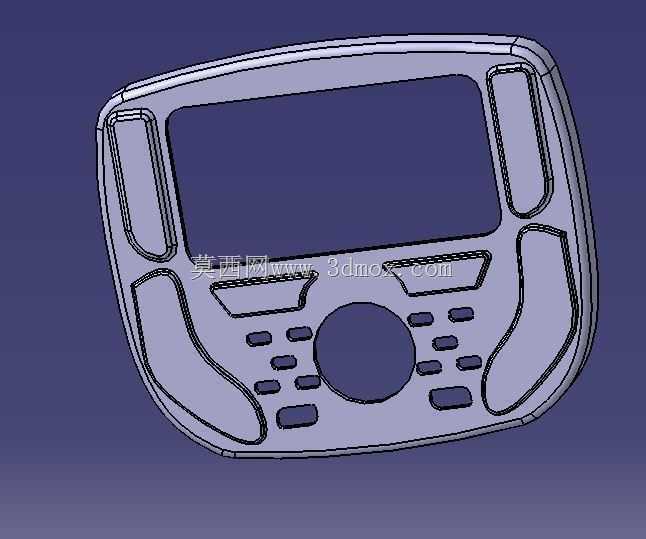

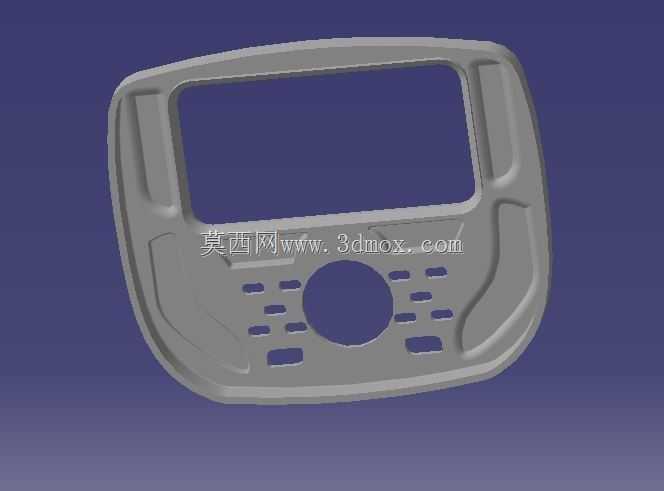

　　从结构形态看，该件采用近似矩形的薄壳式面板布局，一侧预留大面积矩形开口，可用于嵌入仪表、显示窗口或检修观察区域；另一侧分布多组小孔位和局部凸台，适合布置按钮、指示灯、调节旋钮、铭牌或固定螺钉。面板边缘带有连续弯折和包边，能够提高薄板类塑料件的整体刚性，减少装配后因螺钉压紧而产生的翘曲。外轮廓并非完全平直，边角和侧边带有弧形过渡，既可以改善操作人员接触时的安全性，也能让面板与稳压器箱体前框形成更贴合的装配关系。

　　在实际设备中，控制台面板通常安装在柜体前部或斜置操作面上。前部安装方式便于人员站立观察，斜置方式则适合移动式稳压设备或台式控制箱，可降低反光并提高按键操作舒适度。建模时需要重点确认面板外缘与箱体门框的搭接宽度、背部止口深度以及螺钉孔的分布位置。若止口过浅，面板装配后容易出现松动和缝隙不均；若压紧点距离边缘过远，大面积平面区域可能在温度变化后产生可见变形。该结构通过边缘加强、孔位集中和局部加厚的方式，把受力区域控制在安装边界附近，有利于保持外观面平整。

　　面板上的开孔设计需要与电气元件的安装尺寸协同。大窗口区域应考虑仪表边框或透明护板的压装空间，孔边不能与内部接线端子、表壳固定脚发生干涉；小孔区域则要区分按钮安装孔、指示灯孔和工艺孔。按钮孔通常需要保证螺母锁紧空间，指示灯孔要关注灯座背部长度，调节旋钮孔则需预留旋钮转动和手指操作间隙。若面板后方还设置支撑板或导轨，开孔周围应保留足够的平面区域，避免元件安装时压在斜面或圆角过渡区。

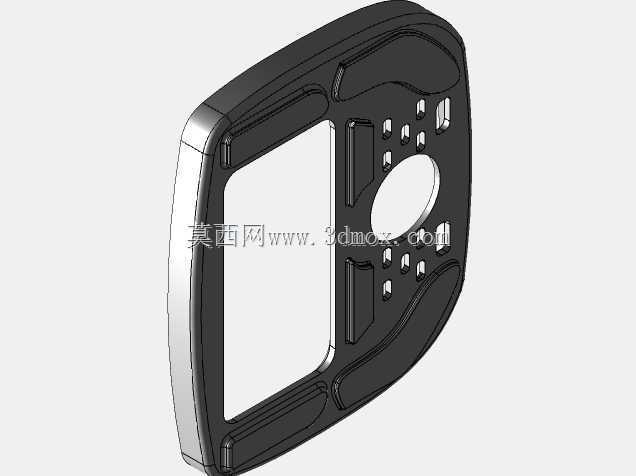

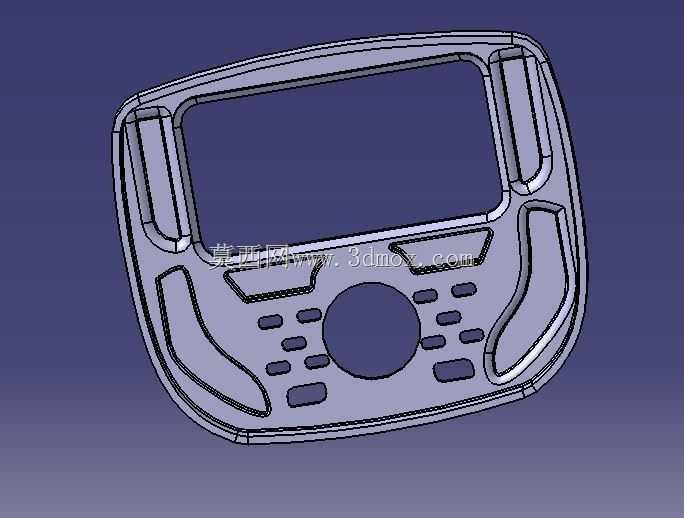

　　该控制台面板的背部结构适合设置卡扣、螺钉柱、定位筋和限位槽。定位筋可在装配时先与箱体前框接触，使面板在锁螺钉前保持初步位置；螺钉柱则承担主要压紧力，柱根处应通过加强筋与主板连接，避免单点受力造成发白或开裂。对于需要频繁开启的设备，面板也可采用螺钉固定与卡扣辅助相结合的方式，既保证连接可靠，又降低装配难度。若面板内部靠近发热元件，还要在材料和结构上考虑热变形，避免窗口边缘因长期受热而挤压仪表边框。

　　人机操作层面，面板的视觉分区应服务于稳压设备的使用流程。显示窗口宜布置在视线容易到达的位置，按钮和旋钮则集中在手部自然触及区域。孔位之间需要保留足够间距，防止相邻操作元件互相干扰，也给标识丝印或铭牌粘贴留下空间。面板表面的深色区域可以减少强光环境下的反光，使仪表读数更清晰；浅色或金属质感边缘则能够形成视觉边界，让操作人员快速识别控制台范围。

　　从安装边界看，设计时不仅要关注面板正面外形，还要核对背部元件的突出高度。仪表、接线端子、按钮灯座和线束插头都会占用箱体内部空间，若面板直接靠近变压器、调压器或散热风道，可能造成线束弯折半径不足或维护工具无法进入。较合理的做法是在三维装配中同步检查面板、门框、内部支架和电气元件之间的间隙，尤其关注窗口四角、螺钉柱根部和背部加强筋位置。窗口四角容易产生应力集中，开孔处应保持圆滑过渡；螺钉柱根部则要避免壁厚突变，防止成型后出现缩痕。

　　在维护场景中，面板还承担防护和隔离作用。它将操作人员与内部带电部件隔开，同时通过开孔让必要的显示和操作元件外露。面板与箱体之间若需要防尘，可在背部预留密封槽或粘贴密封条的平面；若设备处于普通室内环境，也可利用折边与门框形成迷宫式缝隙，减少灰尘直接进入。对于需要通过绝缘要求的稳压设备，面板材料、表面涂层和开孔边缘都应避免暴露金属紧固件，按钮与指示灯也应选用带绝缘衬套的安装形式。

　　整体来看，该控制台面板的建模重点在于外轮廓贴合、开孔位置准确、背部安装结构完整以及与内部电气元件的空间协调。它既决定稳压器前部的操作体验，也影响箱体装配效率和后期维护便利性。结构设计人员在使用此类模型时，应结合实际柜体框架、仪表尺寸、按钮规格和线束走向进行复核，使面板在满足外观一致性的同时，具备足够的刚性、绝缘防护能力和可装配性。
