九档多级平行轴齿轮变速传动总成

项目分类:变速器 发布时间:2024-10-08 ID:778983
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成
  • 九档多级平行轴齿轮变速传动总成

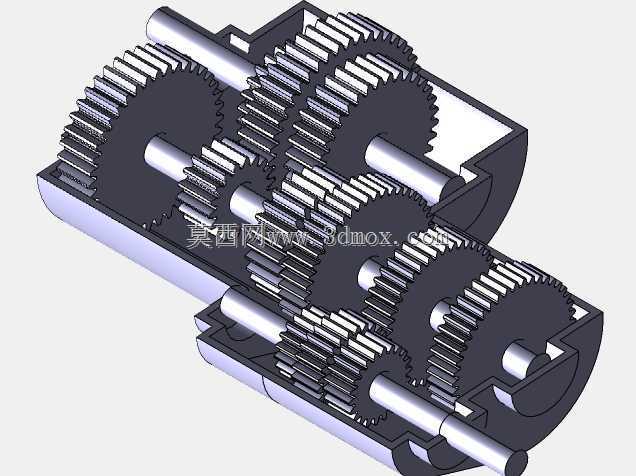

  这套多级平行轴齿轮变速传动结构,核心面向需要宽转速覆盖区间、多工况扭矩适配的中小功率传动场景,在轻工输送生产线、台式加工设备、小型实验台架、非道路小型作业机具的动力改造与教学演示环节都有很高的参考价值。实际产线里不少设备原动机只能输出固定转速,面对负载波动、工艺速度切换需求时,单级减速根本覆盖不了从低速大扭矩进给,到高速轻载返程的全区间要求,这套九速排布的齿轮组,就是通过三根平行布置的传动轴,把不同齿数配对的滑移齿轮、固定啮合齿轮有序排布,在轴向有限的箱体内完成九个传动比的梯度划分,不用额外加装变频调速单元,就能靠机械换挡实现转速阶跃调整,在供电条件受限、调速电控成本占比过高的场景下,纯机械变速的可靠性反而更适配现场维护水平。

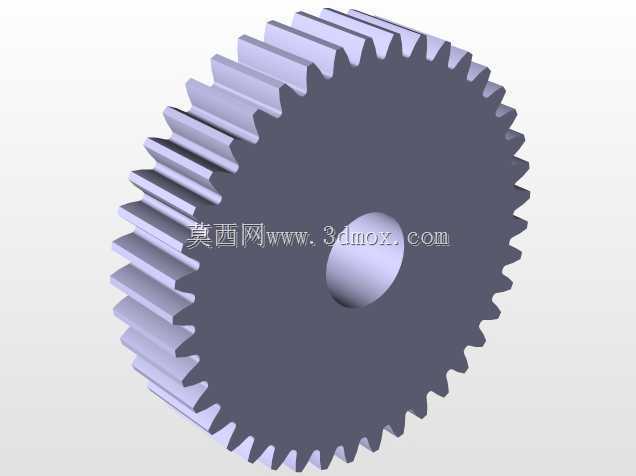

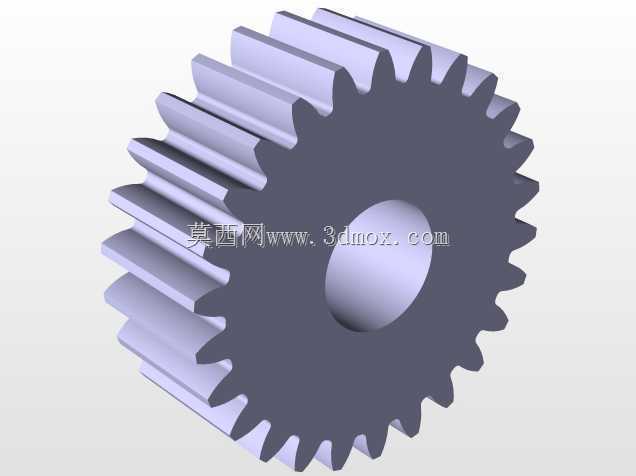

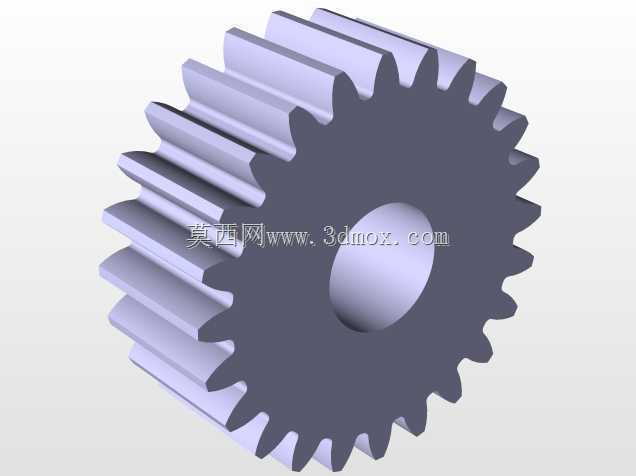

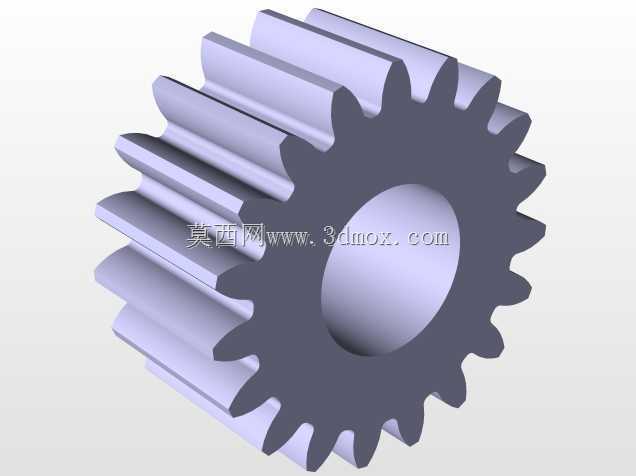

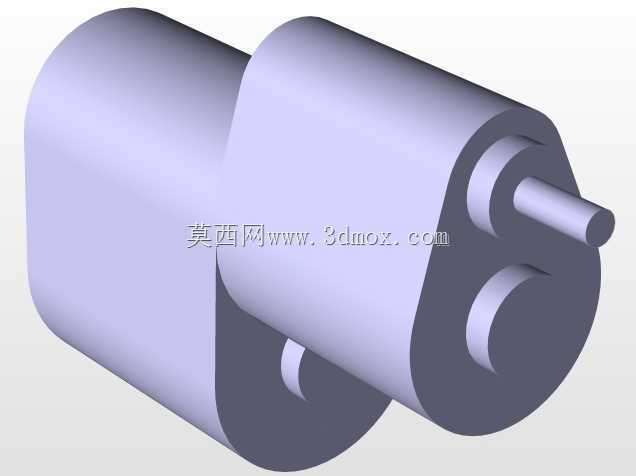

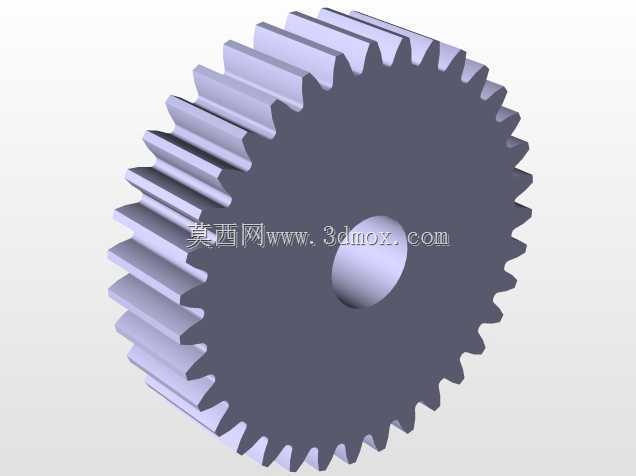

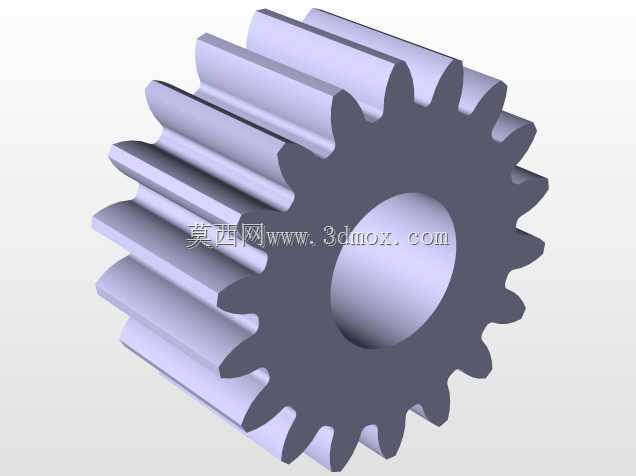

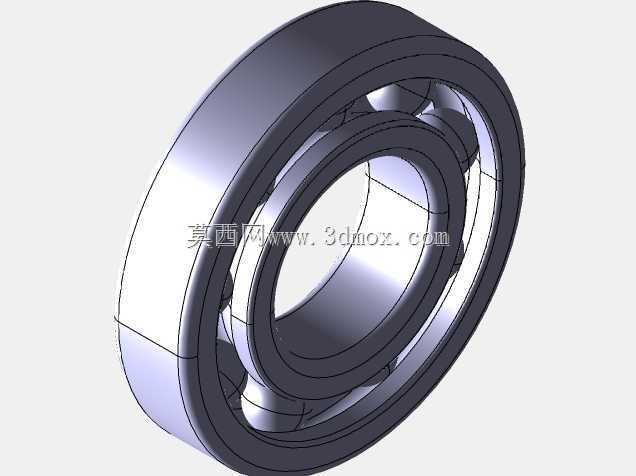

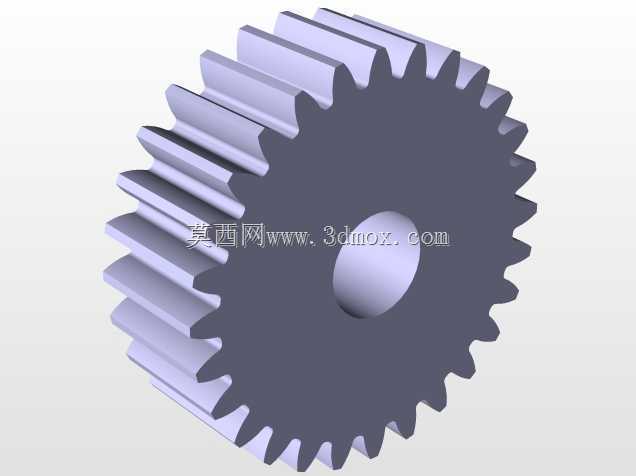

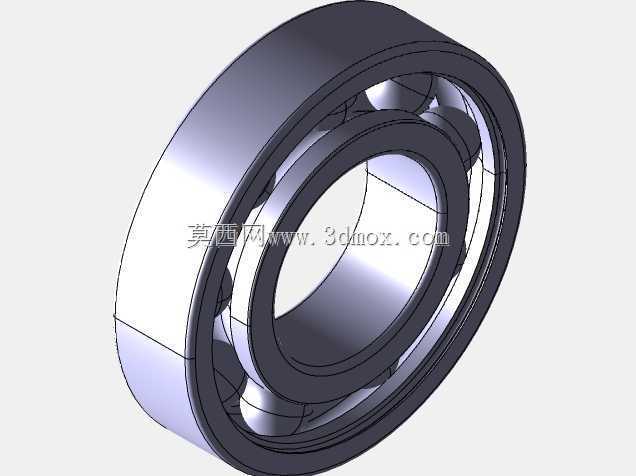

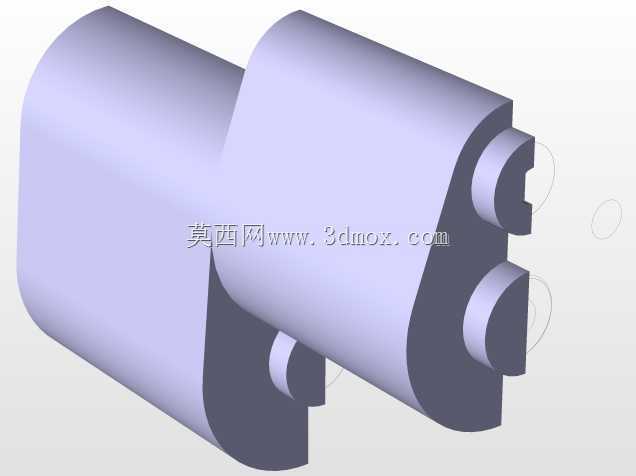

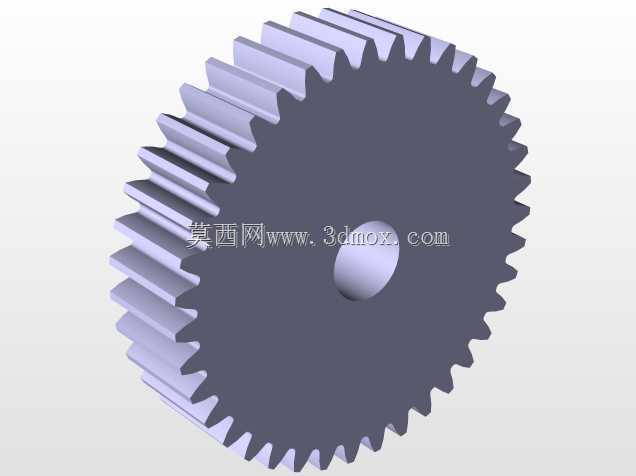

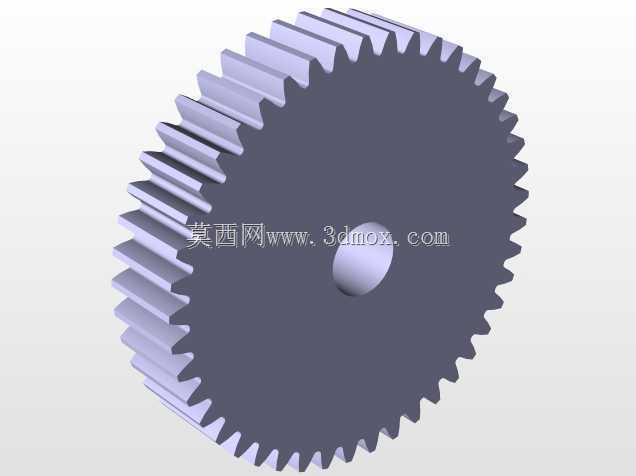

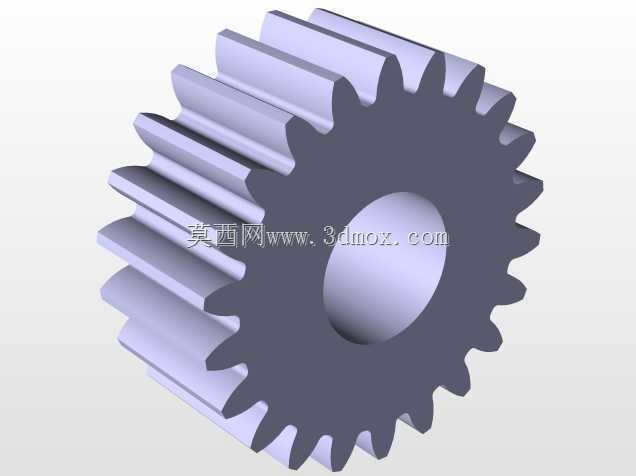

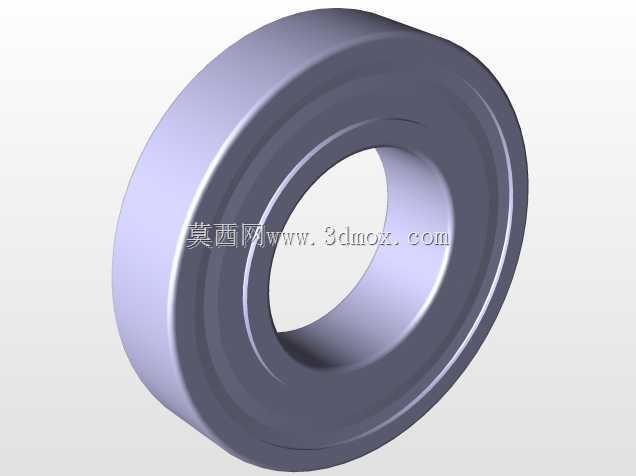

  从结构设计逻辑来看,整个传动链没有采用复杂的行星轮系,全部选用直齿圆柱齿轮啮合,加工门槛低,普通滚齿、插齿设备就能完成齿形加工,后期备件替换也不用定制特殊齿形零件。三根轴的支撑位全部对应箱体侧壁的镗孔工位,轴系两端的轴肩尺寸直接匹配标准深沟球轴承的安装内径,箱体采用剖分式半开放壳体,下半部分的腔体既可以储存润滑机油,对啮合齿面进行飞溅润滑,上半部分的护罩可以在装配完成后封盖,既避免齿轮运转时夹带的润滑油甩出,也能阻挡车间粉尘、切屑落入啮合间隙。齿轮的轴向排布特意错开了换挡干涉位置,每一组滑移齿轮的拨叉槽都预留了足够的换挡行程,相邻挡位的齿轮端面之间留有退刀间隙与换挡安全距离,换挡过程中不会出现两个挡位齿轮同时啮合的卡滞问题。

  安装边界层面,整套变速总成的轴向长度由最长的输入输出轴伸决定,轴端的配合段按照标准联轴器轴头尺寸设计,输入端可以直接对接电动机的输出轴,输出端可以连接链轮、带轮或者工作主机的输入法兰,径向轮廓尺寸由最大直径的低速挡齿轮决定,箱体底部的安装法兰面预留了螺栓过孔,孔位间距匹配常规小型设备的机架安装基面,不需要额外转接过渡板就能直接固定在机架横梁上。设计时各齿轮的齿宽按照传递扭矩的梯度匹配,低速挡重载齿轮的齿宽更大,高速挡轻载齿轮适当缩减齿宽,在保证齿面接触强度、齿根弯曲强度满足额定载荷要求的前提下,尽可能控制整体总成的重量,避免不必要的材料冗余。轴系的挠度校核也做了对应优化,跨距最大的中间轴在重载齿轮对应的支撑位置做了轴径加粗,避免满负载换挡时轴系挠曲变形导致齿轮偏载,出现齿面局部磨损过快的问题。

  实际功能特性上,九个前进挡位的传动比按照等比级数排布,相邻挡位的转速差控制在合理区间,操作人员换挡时不会出现转速跳变过大导致的负载冲击,从最低挡的大减速比输出,满足设备重载启动、低速进给的扭矩需求,到最高挡的小减速比甚至近似直连传动,满足设备快速空程、高速作业的效率要求。箱体内所有齿轮的啮合侧隙都按照常温润滑工况调整,既不会因为侧隙过小出现热胀卡齿,也不会因为侧隙过大导致传动反向空程量超标,传动过程的噪音控制也能满足普通车间的使用要求。整套结构把轴、齿轮、箱体、支撑轴承的装配关系完整呈现,不管是做变速机构的原理演示,还是参考其齿轮排布逻辑改型适配特定设备的传动需求,都能直接对应到实际加工与装配的各个环节,不需要再额外推导轴系布置与齿轮配对的基础逻辑。
