带DMU运动学的皮特曼臂转向连杆机构

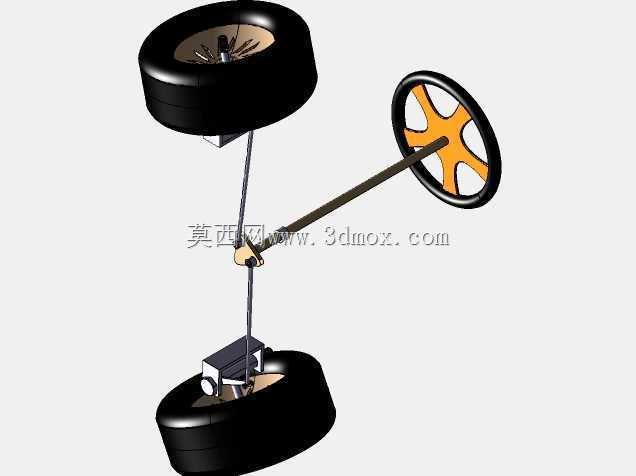

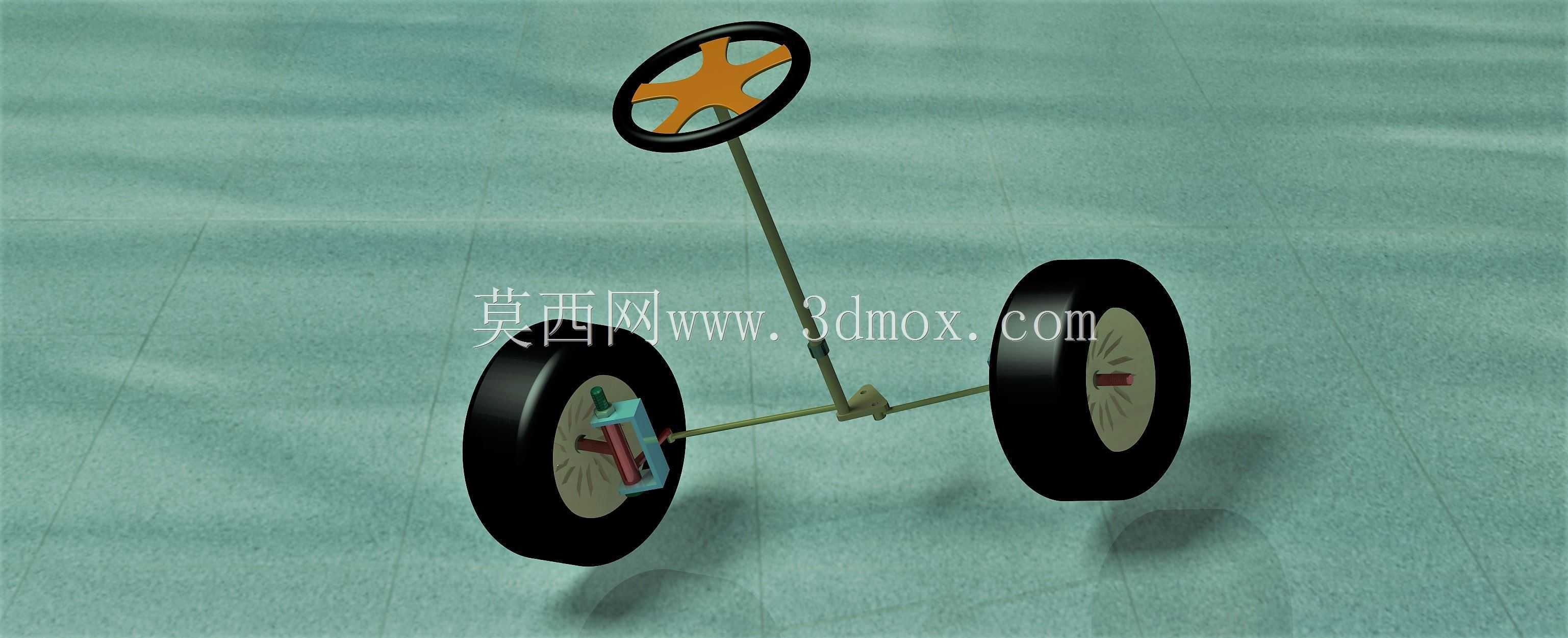

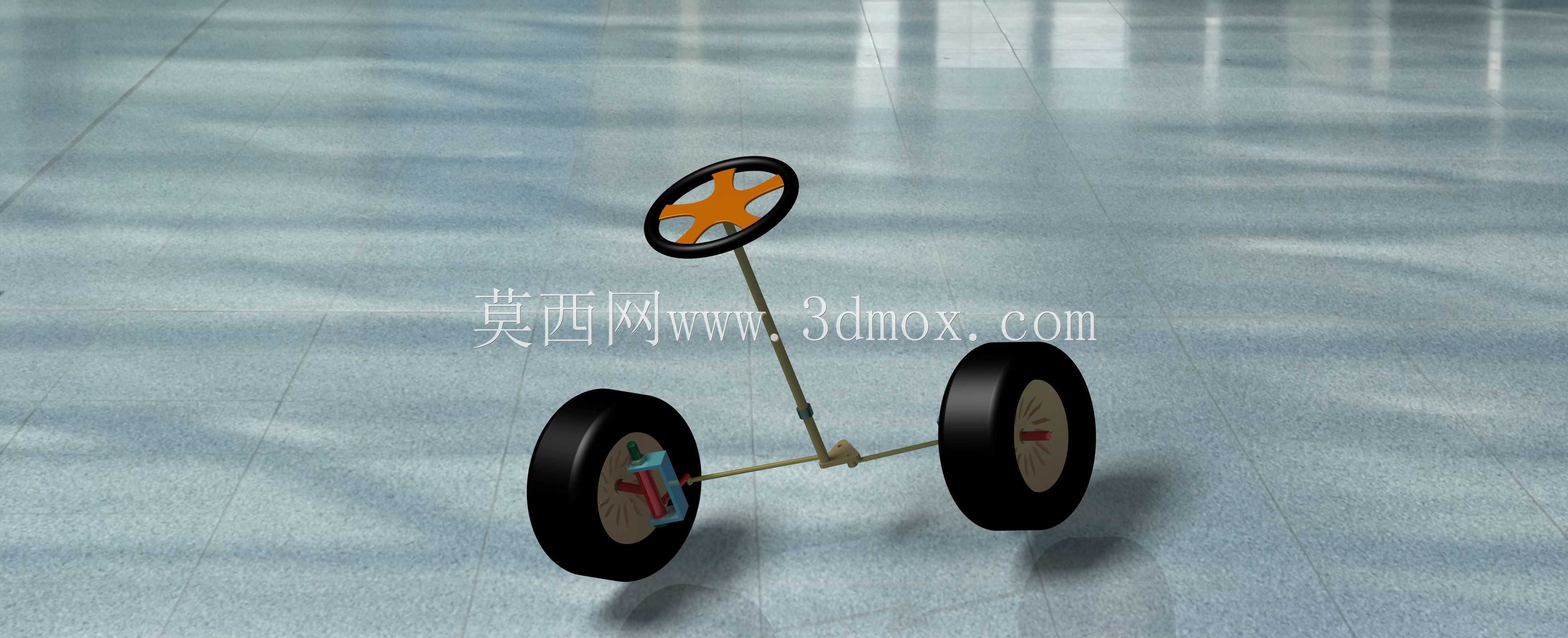

　　该三维作品呈现的是一套用于车辆前轮转向系统的皮特曼臂转向连杆机构，模型重点不在车身覆盖件，而在转向力传递路径：方向盘输入经转向柱到达转向摇臂，再通过中间连杆、横拉杆和两侧转向节带动车轮偏转。画面中可以看到方向盘、倾斜布置的转向柱、中央摇臂、横向拉杆以及两个带轮胎的前轮总成，结构关系清晰，适合用于转向系统原理验证、机构运动干涉检查和教学演示。

　　从实际工程用途看，这类机构常见于轻型车辆、实验平台车、改装车以及非道路小型移动设备的转向系统设计。它的核心任务是把驾驶员或执行器施加的旋转输入转化为左右车轮按一定几何关系转动的输出。与单纯把两轮刚性连接不同，皮特曼臂机构通过摇臂摆动和拉杆空间布置，使内侧车轮与外侧车轮在转弯时获得不同转角，从而减小轮胎滑移，降低转向阻力，并改善车辆低速转弯时的轨迹稳定性。

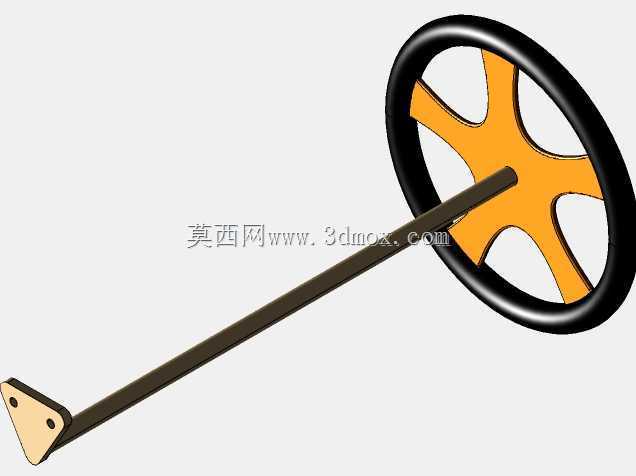

　　设计思路上，模型把转向柱、摇臂、拉杆和转向节作为一条完整运动链处理。方向盘下方的轴段并非垂直落地，而是以倾斜角度延伸至车体前部，这符合驾驶操作人机布置，也便于将转向力矩引向转向器输出位置。中央皮特曼臂作为摆动件，一端承接转向柱传来的运动，另一端与连杆形成铰接；横拉杆再将位移分配到左右转向节。各铰接点的位置决定了转向传动比、轮角响应线性度以及最大转角范围，因此在三维建模时需要特别关注球铰或销轴的轴线方向，避免运动副约束错误。

　　外形与安装边界方面，该机构占用的是车辆前舱下部至驾驶操纵区的狭长空间。方向盘位于上部操纵区域，转向柱沿斜向穿过车架空间；两个前轮分列左右，轮胎外径、轮辋宽度和转向节摆角共同决定前轮罩或车架开口的最小边界。横拉杆位于两轮之间，其高度不能过低，以免在颠簸路面或越障时与地面发生碰擦；同时也不宜过度靠近车架横梁，否则车轮上下跳动或转向达到极限位置时容易出现干涉。转向节与轮轴连接区域需要保留轮毂、轴承和制动件的安装空间，若后续扩展为完整底盘，还应校核拉杆与悬架控制臂、减振器、车架纵梁之间的间隙。

　　功能特性上，这套机构强调运动学可验证性。DMU运动学分析可用于检查方向盘从左极限到右极限过程中，摇臂角位移、拉杆伸缩趋势、车轮转角曲线以及各铰接点运动轨迹是否连续。工程建模时通常会把转向节主销轴线、轮心位置、拉杆内外点坐标和摇臂旋转中心放在同一装配骨架中控制，这样调整硬点后可以快速观察阿克曼特性变化。若左右拉杆长度不一致或球头中心偏离设计平面，模型在仿真中会出现车轮抖动、转角不对称或机构卡死等问题。

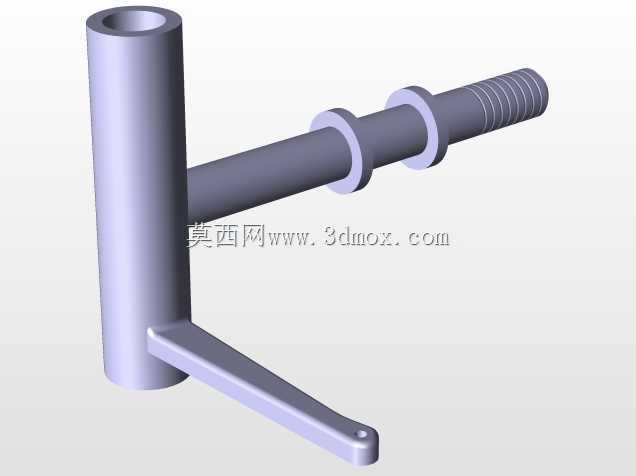

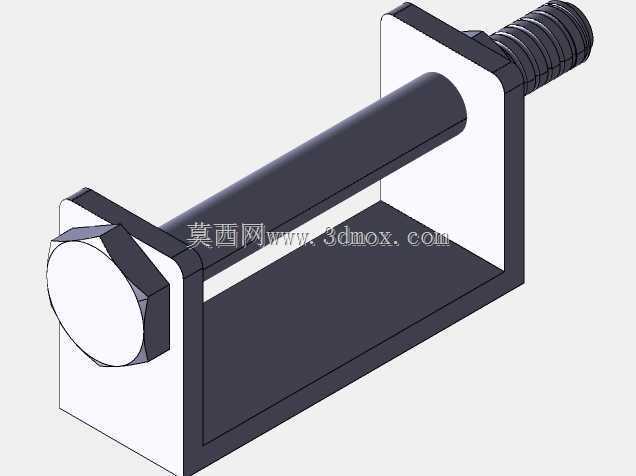

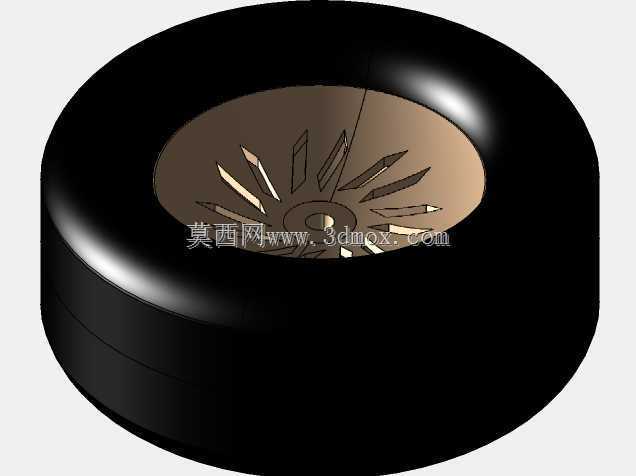

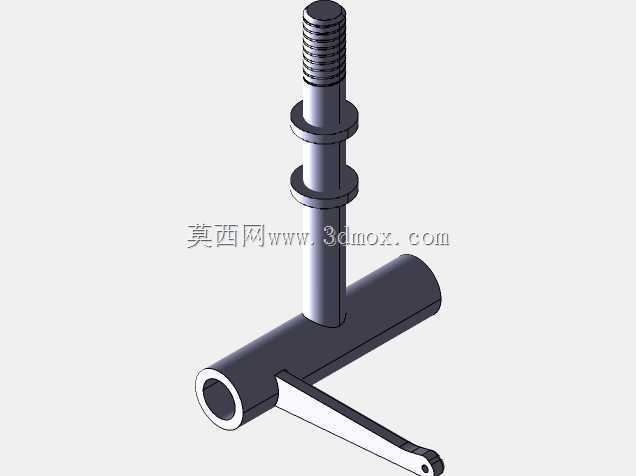

　　从结构细节看，车轮总成包含轮胎、轮辋、轮毂连接面和转向节支架，轮胎提供了直观的运动反馈；转向节处保留了与拉杆连接的摇臂结构，便于表达力矩如何推动车轮绕主销旋转。中央连杆采用细长杆件形式，两端通过铰接件与摇臂相连，这种布置结构简单、维护方便，也适合小载荷车辆的低成本实现。实际设计中，杆件截面需要根据转向力、冲击载荷和安全系数确定，铰接处则应考虑防尘、润滑和磨损间隙。

　　在应用落地时，该机构可作为前桥转向模块与车架、悬架、转向器或助力装置协同设计。若用于电动无人平台，可将方向盘替换为电机或电动推杆输出端，保留皮特曼臂和拉杆传动链；若用于教学或样机验证，则可通过三维运动仿真直观展示转向过程中左右轮转角差异。建模时还应预留装配基准，例如摇臂轴安装孔、转向柱固定支架、转向节主销孔和拉杆球头螺纹调节段，这些特征决定了实物装配时能否完成前束调整和中位对中。

　　整体而言，该模型把车辆转向系统中最关键的机械运动关系压缩到一套可见的连杆机构中，既能够表达皮特曼臂在转向传动中的作用，也为后续进行硬点优化、空间布置校核、运动仿真和工程制图提供了明确的结构基础。
