汽车发动机排气歧管弯管总成

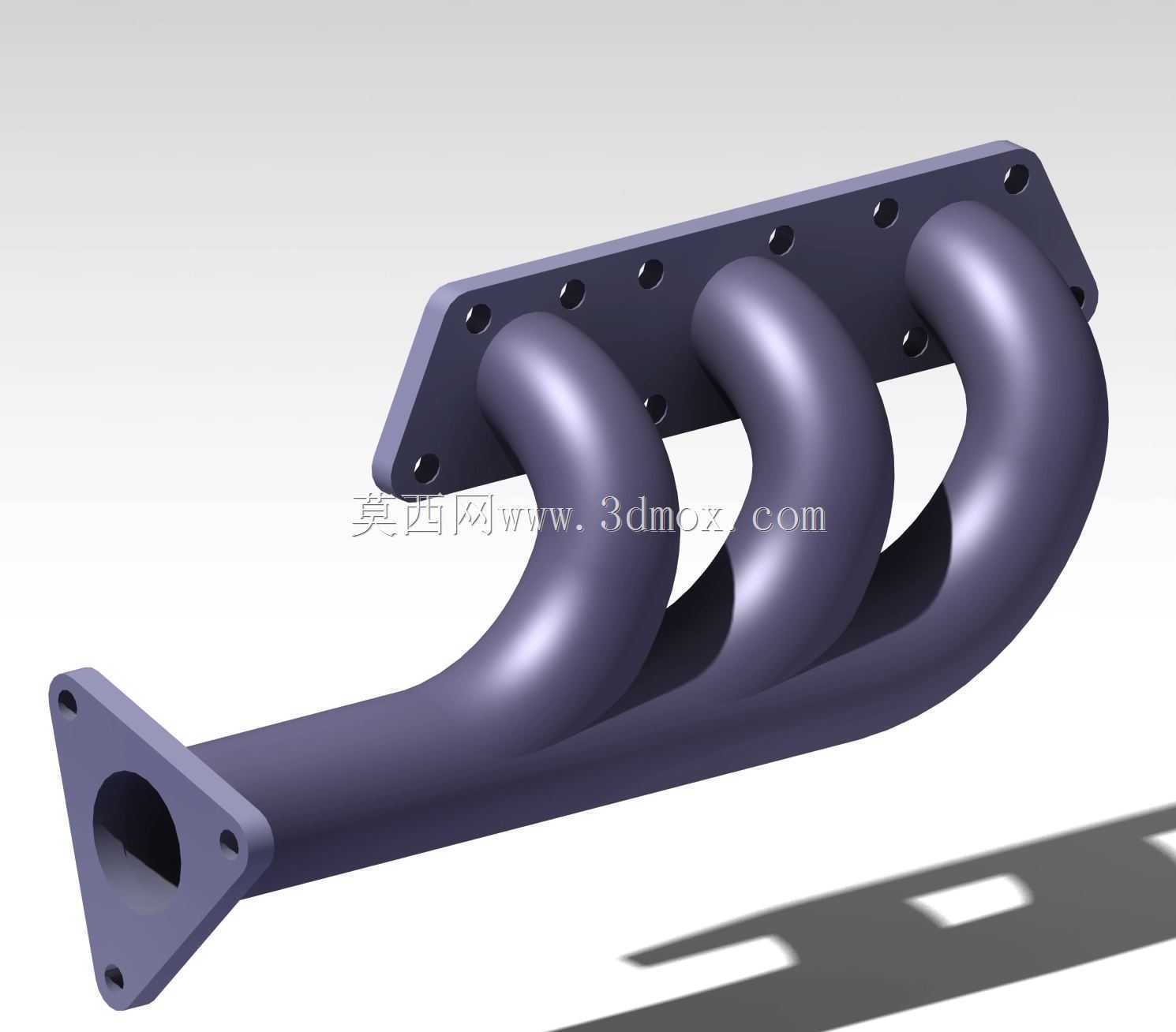

　　排气歧管是内燃机排气系统中紧邻气缸盖的核心管路部件，承担着将各气缸燃烧后的高温废气有序汇集并导向下游排气总管、涡轮增压器或三元催化器的作用。这套三维结构呈现的是一款四缸发动机用排气歧管，整体由三根弯曲成型的支管、一块与缸盖贴合的安装法兰以及末端的汇合法兰构成，管路走向经过反复弯折，形成典型的等长或近等长歧管布局。

　　从实际装车场景看，这类歧管广泛应用于乘用车、轻型商用车以及改装性能车的自然吸气或涡轮增压发动机上。它一端通过长条状法兰固定在气缸盖排气侧，法兰面上均布的螺栓孔与缸盖排气口一一对位，密封面要求平面度高，以承受高温高压废气的冲击而不发生泄漏；另一端通过三角形汇合法兰连接下游管路，法兰中央的大口径通孔即为废气汇流后的出口，周边三个安装孔用于螺栓紧固与密封垫压紧。

　　结构设计上，支管采用大曲率平滑弯管而非直角对接，核心目的在于降低排气阻力、减少各缸之间的排气干涉。发动机点火顺序决定了各缸排气脉冲交替出现，合理的管长与弯曲半径能够利用废气的惯性扫气效应，在排气门重叠开启期帮助气缸更彻底地排出残余废气，进而提升充气效率与动力输出。弯管内壁的圆滑过渡避免了局部涡流与积碳死角，外壁的弧形曲面也有利于分散热应力，抑制长期高温工况下的开裂变形。

　　建模过程中需要重点处理的是空间弯管的扫略路径与法兰孔位的精确配合。每根支管的中心轨迹都是三维空间曲线，既要保证管身之间留有足够间隙避免热态接触干涉，又要控制整体外廓不与发动机舱内的防火墙、转向机、线束等周边件发生碰撞。安装法兰的厚度、螺栓孔分布圆直径以及汇合法兰的接口方位，都直接决定了产品能否在有限的发动机舱空间内顺利装拆。

　　从安装边界角度评估，缸盖侧法兰的长度方向对应四个排气口的间距，法兰宽度需覆盖密封带并留出螺栓压接区域；汇合端三角法兰的朝向决定了后级排气管的引出方向，设计时须预留扳手操作空间。管路最低点与发动机机体、副车架之间的安全间隙，以及热态膨胀后的位移补偿，都是结构校核中不可忽略的环节。材质上这类歧管常采用铸铁或不锈钢焊接成型，前者耐热振、成本低，后者轻量化且内壁光滑，多用于高性能机型。

　　对于结构设计与设备选型人员而言，该模型完整表达了法兰连接、空间布管、弯管成型与多管汇合的典型设计手法，可用于排气系统布置校核、流场分析前处理以及焊接工装与铸造模具的方案参考，清晰展现了发动机外围管路从接口定义到空间走向的完整工程逻辑。
